描述
产品详情
· 型号：4351B
· 品牌：Triconex（Invensys → Schneider Electric）
· 系列：Tricon SIS — Triple Modular Redundant Safety Instrumented System, Communications Module (TCM)
规格参数
- 产品型号：4351B（Tricon Communications Module，铜缆以太网版）
- 同类型号：4351A（早期版，固件差异通常可互换）；4352B（同功能但 2× 光纤以太网 MT-RJ 口，不替代 4351B 除非系统原配光纤）；4353/4354（带嵌入式 OPC Server / 增强功能）
- 安装位置：Tricon 主机架（Main Chassis）Slot 2 或 Slot 3（通常 Slot1=MP主处器 3006/3007/3008/3009，Slot2=TCM），扩展机架可选配 TCM
- 以太网接口：2× 10/100Base-TX RJ45（auto-MDIX），支持 Modbus TCP Server/Client、TriStation protocol、SNTP、ICMP、Peer-to-Peer UDP/IP
- 串口：4× DB-9（软件配置 RS-232 或 RS-485/422 半双工），波特率 110～115.2 kbps，支持 Modbus RTU/ASCII Master or Slave
- 端口隔离：500 VDC 信号隔离（以太网与串口间、串口间）
- 协议支持：TriStation（与 Tristation 1131 编程软件/SOE 通讯）、Modbus TCP、Modbus RTU/ASCII、SNTP、Trimble GPS（部分固版）、TSAA（TriStation Application Access）、Embedded OPC Server（4353/4354 专有，4351B 靠外部 OPC 或 TriStation View）
- 通讯功能：点对点 Peer-to-Peer（Tricon↔Tricon via TCP）、Modbus Master读第三方设备、Modbus Slave供 DCS/SCADA 读 Tricon 数据、事件/SOE 上报
- 前面板指示：Module Status (OK/FLT)、Ethernet Link/Act per port、Serial Activity per port、Power LED
- 供电：由 Tricon 机架背板供 24VDC（典型 0.8～1.2A，≈5W），支持机架双路冗余电源
- 固件版本：需与 Tricon MP（3007/3008/3009 etc.）主处理器固件兼容——V9.x TCM 配 V9.x MP，V10.x 配 V10.x（向下兼容通常允许但建议一致）
- 热插拔：支持在线插拔更换（系统自动重初始化 TCM，短暂通讯中断 <2s 通常不影响 TMR 表决）
- 工作温度：0℃ ～ +60℃（控制柜内，部分资料标 -20～+70℃ 依版本）
- 存储温度：-40℃ ～ +85℃
- 湿度：5%～95% RH 非冷凝
- 尺寸：标准 Tricon 单槽模块（约 30mm 宽 × Tricon 机架高）
- 重量：约 0.8 kg
- 认证：IEC 61508SIL 3、IEC 61511、FM、CSA、CE、ATEX/IECEx Zone 2（依具体版本）
- 配套软件：TriStation 1131（编程/下装/SOE）、Trident Diagnostic Viewer

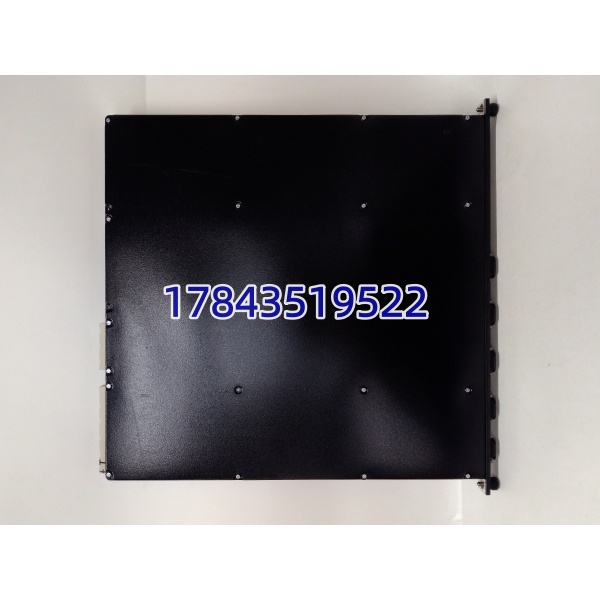

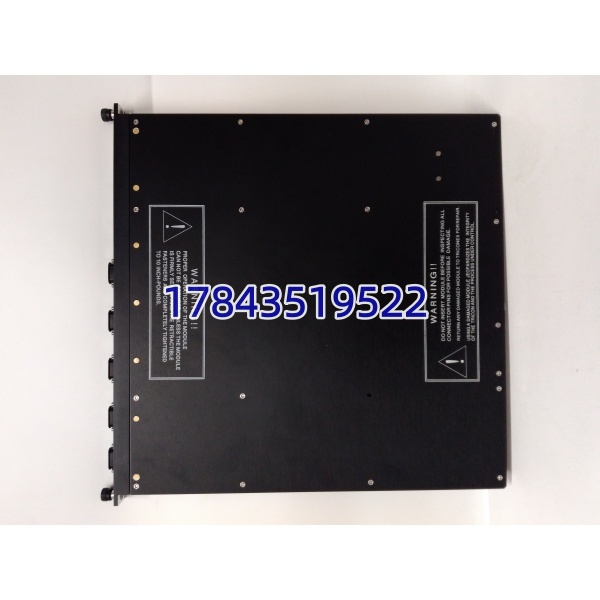

产品介绍

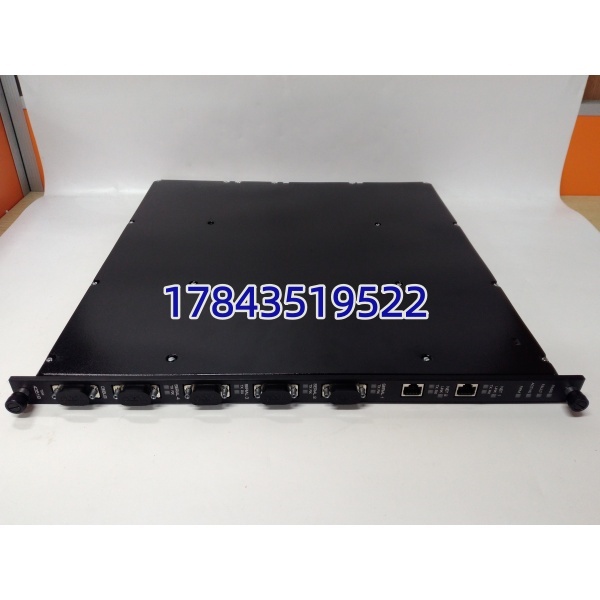

4351B 是 Tricon TMR SIS 系统的通讯模块（TCM），简单说就是 Tricon 跟外面世界说话的那张嘴——通过它把安全变量（过程值、Trip Status、SOE 事件）以 Modbus TCP/RTU 或 TriStation 协议送给 DCS/SCADA，也允许外部读/写（经安全矩阵限定）Tricon 内部点做旁路或监视。板上有俩 RJ45（铜缆百兆）和四路 DB9 串口，串口常用来接老 DCS 的 Modbus RTU 或编程笔记本做应急维护。
换 TCM 最要留意固件版本匹配主处理器（MP）。Tricon V9 MP 插 V10 TCM 可能报 “TCM Firmware Mismatch” 需先升级或换匹配版本。另外 4351B（铜缆）和 4352B（光纤）物理接口不同不可随意替换——看你原柜是 RJ45 还是光纤 MT-RJ 口买对应版本。热插拔支持但建议先确认 Tristation 1131中 TCM 配置（IP、Modbus Map）已备份，换新卡如 IP 存于 NVRAM 且电池 OK 通常自动保留，空卡或版本差异需用 Tristation 重设 IP/参数。
应用场景与行业案例
痛点切入：
炼化厂 FCC 装置 Tricon SIS 柜，运行 11 年后 TCM 4351B 报 “TCM Communication Lost — Port A Link Down” 且 ERR LED 常红，B 系 SIS 正常但 DCS 收不到 SOE 和状态（TCM 单点故障不危及 SIF 但失去监视）。拆出见 RJ45 口内簧片氧化——潮气侵入致以太网口死。我遇过这种情况，B 系正常跑，A 侧 TCM 可在线更换。
典型场景：
- 石化/炼油 Tricon SIS + DCS 集成——4351B Ethernet 口接 Yokogawa/Honeywell/DeltaV DCS 交换机做 Modbus TCP Slave（读 Trip Status/Reset Cmd），串口接老 Modbus RTU 气体检测系统或上位机做事件记录
- 海上平台 ESD 系统——Tricon 通过 4351B 双 Eth 口分别连平台生产网（Modbus TCP）和安全关断系统（TriStation 专用维护网），串口留做便携编程口
- 电厂 FSSS/Turbine Overspeed SIS——Tricon 主架 4351B 把锅炉/汽机保护状态送全厂 SIS/MIS，支持 SOE 时间戳上报做事故分析
- 老厂 Tricon V8→V10 升级保留架构——只更换 TCM 及 MP 升版，I/O 机架不变，最小改动保 SIF 认证
真实案例：
沿海某 LNG 接收站，Tricon SIS（V9.6）主架 TCM 4351B 雷击感应打坏 Eth PHY，DCS 显示”SIS Comms Failed”但保护逻辑仍跑。B 架无热备（单 TCM 配置），趁低负荷窗口断电机架（TMR 仍可保持输出——确认 Fail-Safe 设置）换同型号拆机测试件（确认固件 V9.x 匹配），上电 TCM RUN 灯亮，Tristation 1131Connect → Verify IP/Mapping → DCS 通讯恢复，SOE 正常上报。安全工程师说”TCM 挂了 SIF 不跳但瞎了，这卡得留冷备”。
