描述
产品详情

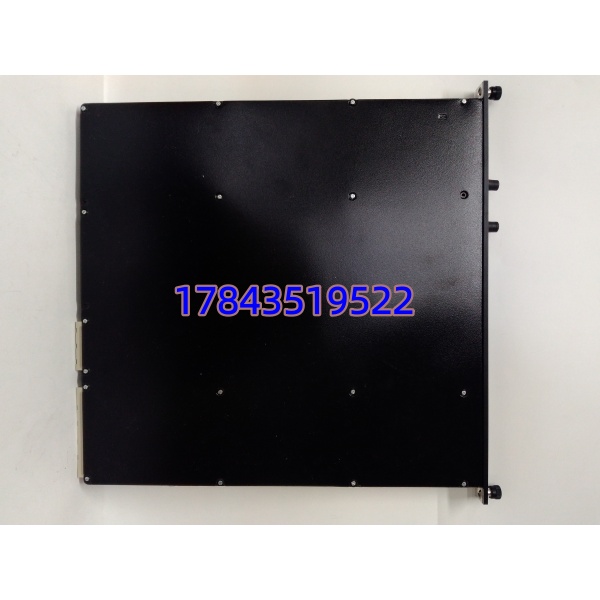

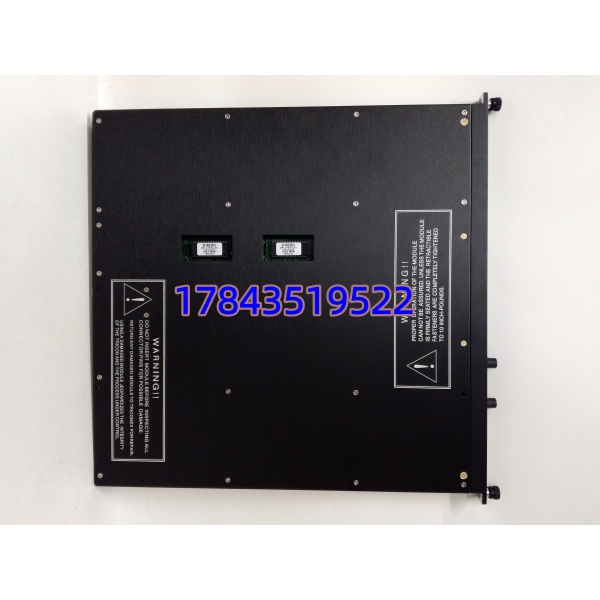

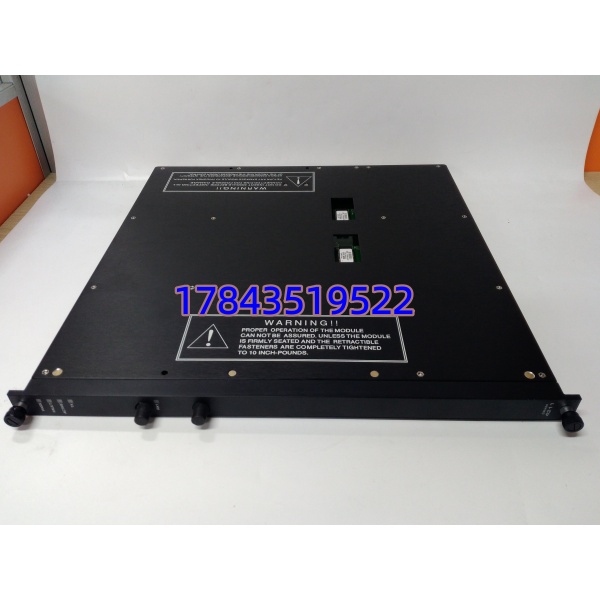

· 型号：4211（Trident MPU/CMP，对应 7400211-100 / -200 等 Rev C/D/E/F）
· 品牌：Triconex (Schneider Electric)
· 系列：Triconex Trident — TMR Safety System Main Processor & Communication Module
规格参数
- 产品类型：Trident Main Processor & Communication Module (MPU/CMP) — 插主机架 Slot 1（最左），不可插 I/O 扩展机架
- 适用系统：Triconex Trident TMR（通常伴 4351AI/4352DI/4353DO 等 I/O 模块 + 4110/4111 电源），不兼容老 Tricon Classic 8000 系列（3008/3009 CPU 卡物理不同）
- 处理器架构：Tri-voted Triple Modular Redundancy —— 三片独立 CPU 各跑同程序互比表决（Byzantine Fault Tolerance 单模块故障无影响）
- 存储器：SRAM 执行区 + NVRAM（存 Configuration / SOE buffer / Tunable Constants / Point Forcing），靠模块内锂电池或机架 PS 侧电池保持（依 Rev — 早期 4211 自带 3.6V 锂片；新 Rev 由机架 PS 模块 XB 电池备份 NVRAM）
- 非易失保持：程序 Logic 存 NVRAM + Flash —— 掉电超电池寿命(3~5yr) NVRAM 清需 Reload from TriStation 或 Archive File
- 通讯接口（面版）：
- 2×RS-232 DCE (DB9 Female, S1=Console/Prog, S2=Aux/Modbus RTU Master)
- 1×Ethernet 10/100Base-T RJ45（Rev D/E/F 具 LAN port；早期 Rev C 需外扩 COMM 模块 4321 做 Ethernet——确认你现柜 Rev 是否带 Eth）
- SOE（Sequence of Events）：板上时间戳 SOE 记录（典型 512~2048 event buffer），分辨率 1 ms（GPS 同步可选）
- 状态指示：RUN（绿闪=TMR 扫描）、PASS（绿=健康三模一致）、FAULT（红=模块或表决错）、COM（串口活动）、BAT LOW（电池低）
- 组态/编程接口：TriStation 1131 via Ethernet or RS-232（需编程电缆 & 权限 Key）
- 看dog定时器：硬件 WDT，超时触发 Safe State（依 SOE Action 组态——通常 SIS Trip / ESD 关阀）
- 供电：由 Trident 主机架背板 +5V DC（典型自身功耗 ≈ 8–12 W）
- 安装槽位：Trident Main Chassis Slot 1 ONLY（标记 CPU/MPU），右侧依次为 Power / I/O 模块
- 工作温度：0℃ ~ +60℃（存储 -40℃ ~ +85℃）
- 湿度：5%~95% RH 非凝露
- 认证：TÜV SIL 3 per IEC 61508/ IEC 61511、FM / CSA / ATEX (系统级)
- 物理尺寸（模块）：≈20×127×199 mm (W×H×D)，重≈0.4 kg
- 配套必核：①Trident 主机架 PS 模块(4110/4111)含电池 ②TriStation 工程 Archive (.tcx/.ts1131 + NVRAM backup .nv 文件) ③确认现用 TriStation 版本支持 4211 Rev（通常向下兼容）
产品介绍
（切入策略：A 场景痛点倒推 — “SIS 主控模块挂掉 = 全装置 ESD 触发或无法复位”）
Triconex 4211 不像 DO 点偶尔坏——它要么跑十几年要么因电池没换 NVRAM 丢库（报 “Configuration Lost”）或背板 Slot1 氧化接触不良。某 LNG 接收站 Tricon Trident 主控 4211 模块 RUN 灯灭 FAULT 常亮——插 PG 报 “NVRAM Checksum Error / Config Missing”，原因为机架 PS 电池 5 年未换掉电久置 NVRAM 清。幸有 TriStation Archive 备份 + 冷备 4211（或原模块 Clear NVRAM 重下装亦可）。无备份工程文件 + 无冷备模块 = 等重编写安全逻辑（数天~数周 高危）。
从库存看单价约 8k–15k（依 Rev / 含 sw lic 与否），按 ABC 属 A 价 A 类关键性（SIS 大脑）。建议：每独立 TMR 主系统（非冗余对）留 1 件冷备 4211（同或新 Rev 向下兼容），多套同代 Trident 可区域库 1 件代管。注意：NVRAM 靠电池——每 3~5 年更换机架 PS 电池（通常 XB 模块内 CR123A×2 或 AA 锂电组）并做 TriStation ArchiveAll 存双份（网络 + 移动介质）。换 4211 需重下装程序（Reload from Archive）——冷备件到手建议验证（插测试机架或要求供方出具 Archive Compatible 确认）。严格来说它只在 Trident 主机架运行，不插 Tricon Classic 8000 或 Quantumn 机架。
应用场景与库存策略
痛点：炼油厂 FCC 装置 ESD Level1 采用 Tricon Trident（4211 MPU）——年检发现 4211 BAT LOW 灯亮，PS 电池过期 7 年未换。侥幸 NVRAM 未丢但敲警钟：无冷备模块、工程 Archive 只存单份本地——若模块死需重编写 SIS 逻辑（数月工作量）。
典型场景与备货建议：
- 炼化/海上平台 ESD Level1 & F&G Tricon Trident 系统（4211 作主 MPU）：非它不可——TMR 逻辑引擎绑定 4211；建议 每独立 TMR 主系统（主+扩架）备 1 件冷备 4211（Rev ≥ 现网最低版），关键装置（单 TMR 无冗余对）独备
- 化肥/烯烃 Tricon Trident 多套装置：按 每 3~4 套同代 Trident 备 1 件冷备 区域集中代管（确认 NVRAM 兼容——通常同 Arch 格式可互换 Rev 新→旧 Config 兼容）
- 老装置进入 EOL / LTB 评估：Schneider 对早期 Trident 4211 Rev C 部分 EOL 发 LTB——若装置还需运行 >10 年 按 (N主系统 ×1 + 1安全库存) 做 LTB，因跨代(Trident→Trident+ 新 MPU) 插槽同但 FW/工具版本需验证——旧站通常原位替换同/新 Rev
- 新项目谈判：首单要供应商将 4211 + PS模块 + I/O 典型配比备件包折扣入合同（Triconex 整包谈判阻力低）
真实案例：
某沿海炼厂硫化装置 Tricon Trident #1 ESD 柜 4211 MPU 模块 FAIL LED 常亮——复位无果，拔下查背板 Slot1 金手指轻微氧化（柜近海盐雾）。从冷备库取 4211（同 Rev D 原号 7400211-100）插回、上电自举、TriStation → Load Archive → RUN 绿灯。全程 25 分钟（含 Archive 校验）。旧模块 无水乙醇清金手指后重插测试 OK（NVRAM 未丢因电池刚换）——定为接触不良偶发。库存经理复盘：每年大修做 Slot 金手指检查（无水乙醇轻擦）+ 电池电压测 + Archive 备份校验——这三件套防 90% Tricon 莫名死机。另：冷备 4211 每 3 年做上机架验证（或至少确认 Archive 可下装至该 Rev）。
