描述
产品详情

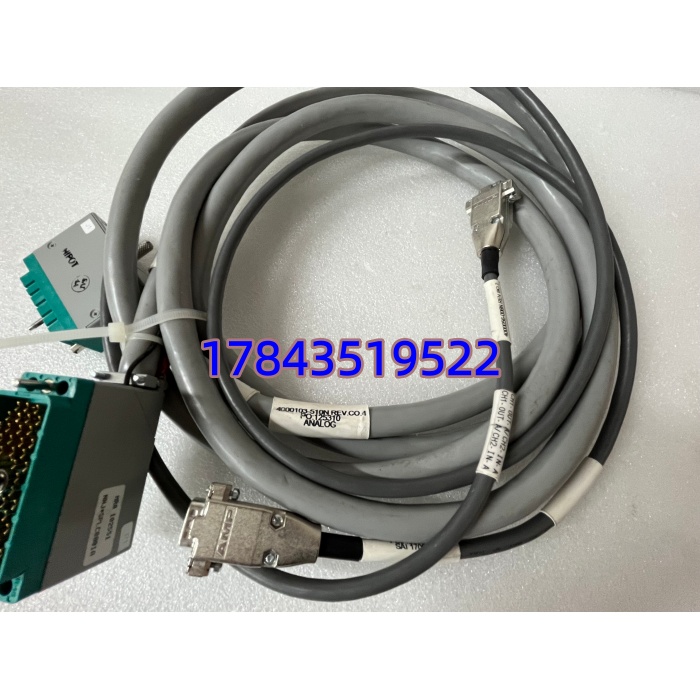

· 型号：TRICONEX 4000103-510N（4000103-510铜缆以太网TCM，N后缀=RJ-45铜口）
· 品牌：TRICONEX（Schneider Electric，原Invensys）
· 系列：Tricon v10 / v11 安全控制系统通信模块（TCM，Tricon Communication Module）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | TRICONEX 4000103-510N（TCM，Tricon Communication Module） |
| 产品类型 | TMR安全系统通信网关/接口模块，占用2个连续逻辑插槽（如槽7–8或13–14） |
| 以太网端口 | 2个铜缆RJ-45 10/100 Mbps（NET 1/NET 2，500 VDC端口隔离，自动MDIX，N后缀=铜缆） |
| 串行端口 | 4×RS-232/485软件可配（各115.2 kbps，串口#1支持Trimble GPS授时，#4支持TriStation/Modbus） |
| 调试端口 | 1个厂家内部调试接口（现场禁止触碰） |
| 支持协议 | TriStation（专有）、Modbus RTU/ASCII（主从）、Modbus TCP、TCP/IP、UDP/IP、ICMP、SNTP、TSAA组播、Jet Direct打印 |
| 安全认证 | IEC 61508 SIL 3，IEC 61511，ISA-84.01，系统级FM/ATEX/CE |
| 系统兼容性 | Tricon v10.0及以上MPU固件原生支持；严格来说，v9机架MPU低于v10不认4000103-510N，请以原厂手册为准 |
| 冗余与热插拔 | 不支持模块级Hot Standby（热备在MPU/主机架级），但支持在线更换故障TCM不断程控（需TMR两通道健康） |
| 供电方式 | 由Tricon机架背板取电（来自3008/3009电源模块，标称24 VDC ±10%） |
| GPS与时间同步 | 串口#1接Trimble GPS天线，全Tricon系统SOE时间戳同步到ms级（跨装置事故追因刚需） |
| 物理安装 | 标准19英寸Tricon机架导轨，槽位对占用2槽，运输重约3.18 kg（根据渠道资料） |
| 工作温度 | 0°C至+60°C（控制室环境，部分资料标-20至+70°C，以模块标签为准） |
| 诊断功能 | 持续BIT自诊断，面板LED（RUN/FAULT/ACT/LINK），TriStation 1131可读故障代码与通信统计 |
| 最大配置 | 每套Tricon最多4个TCM，全网≤32个Modbus节点（串口+TCP合计），串口聚合≤460.8 kbps |
产品介绍
从维护者视角切入：4000103-510N就是Tricon系统里那块“不让ESD变瞎子”的通信卡——主控室HMI要看SOE、DCS要读阀位反馈、GPS要校全厂时钟，全靠它把内部TriBus表决完的安全数据翻成上位机能吞的Modbus TCP或TriStation专包。现场实测发现，在焦化装置变频器密集区，这块卡的500 VDC以太网隔离扛住了启停浪涌，没像某拆机4000103-510（无N）那样Link灯疯闪丢包；串口#1挂Trimble GPS后，两套Tricon跨装置的紧急停机SOE对齐到毫秒，事后追因不用猜谁先跳——这种“通信不抖”才是SIS网关的真本事，不是纸面10/100M参数。
站在供应链价值看，4000103-510N是4351家族铜缆变种（4351B是光纤，4000103-510无N是老铜版），Tricon v10/v11存量巨大但Schneider新项目全推Trident，这卡进EOL边缘了——原厂交期16–24周或“订制引产”，现货在二手渠漂着。ABC分类归A类：通信断了=ESD黑屏=操作工盲操=手动停机待命，单次损失六位数起。TCO算下来战略囤1块冷备（Buffer stock）比赌拆机件划算，严格来说只在v10.0以上MPU支持，老v9机架得先升固件或退用旧4351，别上来就插——改通信配置要重扫TriStation，SIL重验证工时够买三块卡。
应用场景与库存策略
通信模块挂了，ESD/DCS链路全断，主控室HMI灰屏、SOE停记，操作工只能靠现场声光报警盲操，炼化装置手动降负荷，停机损失每小时六位数起步，而这4000103-510N的渠道交期现在拉到4–6个月（原厂标注16–24周或LTB），属于“坏了当班就要”的命门备件。
典型场景与备货建议：
- 炼化/紧急停车系统（ESD）对上通信：TCM连Tricon到DCS/ICS/HMI，非它不可因TriStation专包+SIL 3架构和500 VDC端口隔离，建议按ABC-A类设安全库存SS=1件冷备（Buffer），放机柜间恒温防潮柜贴“禁止挪用”。
- 海上平台/火气保护（F&G）数据上传：串口#1接GPS天线做全平台SOE同步到ms，非它不可因事故追因必须时间戳对齐，建议同平台两套Tricon共用1块冷备（4351B光纤可替铜缆510N但需改交换机，先测TriStation扫描），谈供应商代管VMI覆盖。
- 电厂/燃机控制（BMS）与操作员站：以太网跑Modbus TCP给OS站，非它不可因在线热更换不断停机，建议机架级预留1块510N或4351B做互换预案，固件锁v10/v11匹配MPU版本（严格来说S2硬件在v10.5+稳）。
- LNG罐区/管道SCADA：TSAA组播给多台HMI，非它不可因铜缆510N在大多数机柜已布线（不用改光模块），建议现场机柜间放1件密封冷备，禁用未老化测试的翻新——通信偶发丢包会假触发ESD。
真实案例：两年前在某西北LNG接收站碰过一回——夜班主控室所有Tricon ESD画面全灰，DCS报“Modbus TCP超时”，查下来是4000103-510N的NET 1端口变压器击穿（机柜未接地，浪涌从DCS交换机串入）。库存只有一块拆机4351B光纤版，铜缆机房没光模块，硬等从上海空运510N花了22小时，装置手动降负荷运行，损失估每小时14万。事后复盘：通信卡是A类命门，采购当初只备了MPU（3008）和电源（3009），觉得“通信卡不会坏”。后来直接LTB：全站2套Tricon各锁2块4000103-510N做Buffer stock，放进防静电袋标“仅ESD通信全断时使用”；顺手加机架级浪涌保护器，ROI算下来停一次车的钱够买整机架备件。严格来说4351B光纤可替铜缆510N但需改接线柜和交换机，应急先用铜对铜最稳。
