描述
产品详情

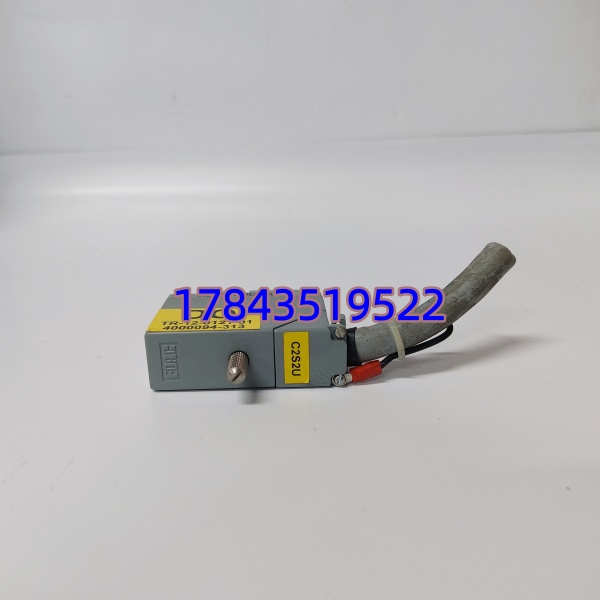

· 型号：4000094-313（External Terminal Cable Assembly）
· 品牌：TRICONEX（Schneider Electric / Invensys）
· 系列：Tricon TMR SIS I/O Interconnect Cable Family（同类号 4000094-310/320/330 等）
规格参数
- 产品类型：Tricon 系统 I/O 外部终端连接电缆组件（Cable Assembly），非电子模块
- 适用系统：Tricon Tricon v9/v10/v11 系列 TMR SIS（3000/4000 架构均可），配合标准 I/O 模块及对应端子块使用

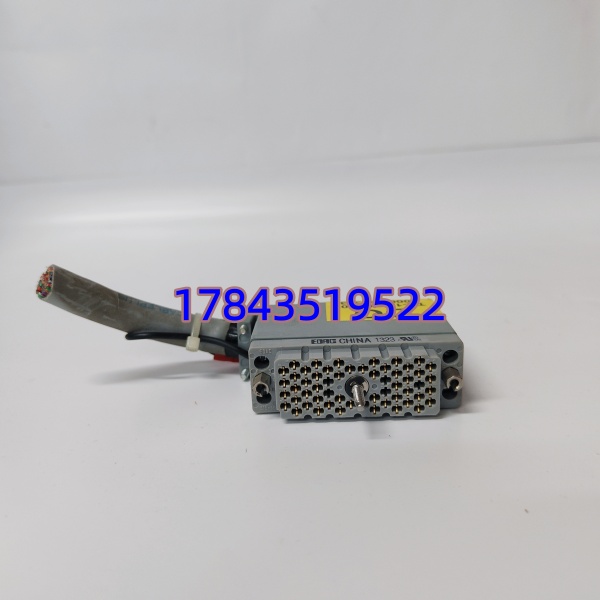

- 连接方式：一端为 Tricon 标准 I/O 模块/端子块插头或 IDC 头，另一端为现场接线端子排（或 D-sub 25-pin / 37-pin，视具体 Rev），螺丝紧固
- 导体：多股镀锡铜线，AWG 视芯数（通常 22~24 AWG 信号 / 18~20 AWG 电源回路）
- 屏蔽：整体高密度镀锡铜编织屏蔽，一端（柜侧）接地，抗 EMI
- 额定电压：300 V AC/DC（典型工业控制等级）
- 典型长度：常见 1 m / 2 m / 3 m——具体以线身标签 P/N + 后缀长度为准，不同项目定制长度不同，混用前务必量原缆
- 工作温度：-20℃ ~ +80℃（部分资料标 -40℃ ~ +105℃ 依护套材质）
- 护套材质：PVC 或 Teflon（特氟龙），耐油耐腐蚀
- 阻燃等级：UL VW-1 / CSA FT1（需核对具体批次标签）
- 兼容模块举例：3503E DI、3805E DO、3700A AI、3805H DO 等——通过对应端子块（如 740000x 系列端子块）间接连接
- 安装注意：屏蔽层只一端接地（通常柜内 DIN 轨侧），避免地环路引入噪声
- 认证标记：UL / CSA（依生产批次）
产品介绍
4000094-313 不是 I/O 卡，而是一根 Tricon 系统专用的预制连接电缆——把 I/O 模块或端子块背后引出的信号通过这根线送到柜门或现场端子排。老实说它在系统框图里不起眼，但断了或老化接触不良你会看到 I/O 通道偶发开路报警，查通道没问题查线是盲区。Tricon 系统对外场接线不直接用模块背后螺丝硬接，而是通过端子块 + 这类电缆组件转接，方便柜内走线分层和模块化更换。
有一点要注意：同系列 4000094-xxx 后缀不同代表不同长度、不同端头形式（D-sub vs 端子排 vs 叉形），不能光看 4000094-313 就默认长度或针脚定义一样，换之前一定要比对旧缆标签上完整 P/N 和后缀。
应用场景与行业案例
痛点
炼化 ESD 柜改造或 MRO，原 Tricon I/O 柜内某根 4000094-313 因柜门频繁开合导致屏蔽层疲劳断裂，对应 8 路 DI 随机报”Open Wire”。万用表量通道 OK，摇表查现场回路 OK——最后是拔下电缆发现根部铜丝断几根，耗了半班排查。
典型场景
- 油气平台/炼化 ESD——Tricon 机架通过 4000094-313 系列电缆连接现场 DI/DO 端子块，柜内分区走线。
- 化工聚合装置 F&G——模拟量 AI 模块经此电缆组件引至安全栅架后端子排。
- 电厂汽机 ESD——DO 模块通过电缆组件驱动跳闸继电器柜，便于在线更换 I/O 模块不断开现场线。
- MRO 备件——作为易损耗材做 N+1 冷备份（线缆老化、端子氧化、意外拉扯损坏）。
真实案例
某 LNG 接收站年检，发现 Tricon DO 架第 3 列对应 8 个关断阀反馈 DI 偶发丢点。轮流置换模块、端子块无果，最后拆柜后看——原施工时 4000094-313 留太短，柜门长期开闭把根部屏蔽编织拉断，信号地时通时断。比着旧缆标签（全长 2.5 m，一头 HD-26 一头端子排）调一根同规格换上，故障消失。老师傅嘟囔：”这玩意儿比模块还先坏，以后备件单上得加它。”
