描述
产品详情

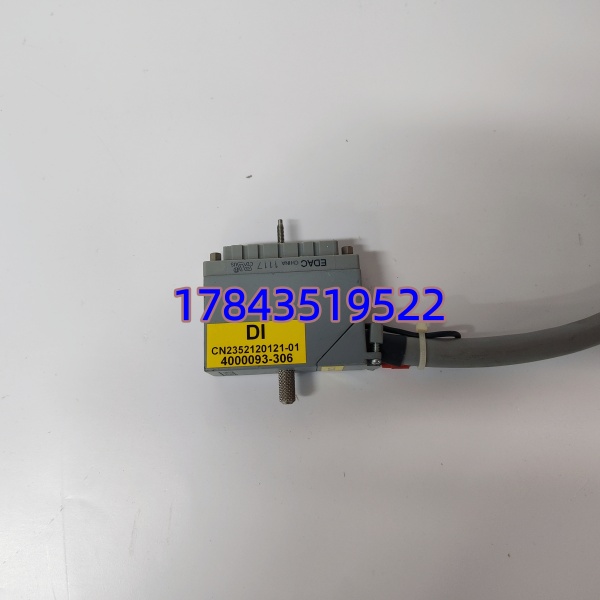

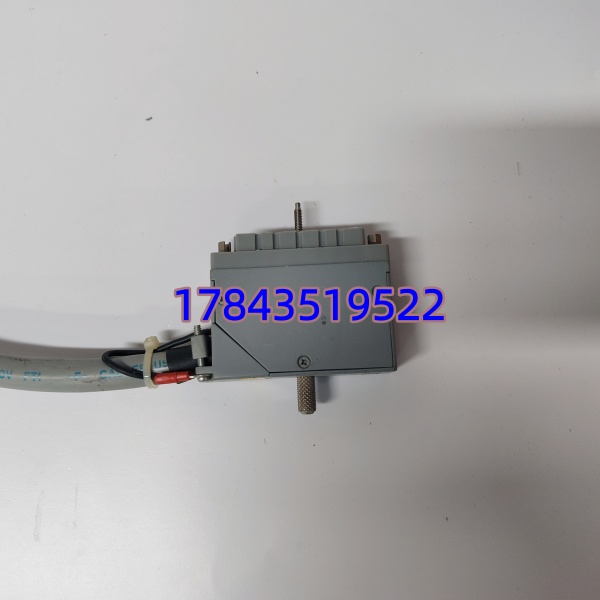

· 型号：4000093-306
· 品牌：Triconex（Schneider Electric）
· 系列：Tricon / Trident SIS — I/O Cable Assembly to External Termination Panel
规格参数
- 产品类型：I/O 模块↔外部端子板连接电缆组件（Cable Assembly）
- 适用系统：Triconex Tricon v9/v10、Trident、Tri-GP SIS（需核对机架代次）
- 兼容 I/O 模块：典型 DI/DO/AI/AO 模块如 3503E、3604E、3700A、3805E 系列（依端子板型号匹配）
- 电缆长度：6 ft ≈ 1.83 m（”-306″后缀通常表示此长度，其他后缀有不同长度）
- 连接器 A 端：Triconex 机架背面专用多针矩形连接器或 37-pin D-sub（依具体 ETP 版本）
- 连接器 B 端：配对外部端子板（External Termination Panel / Field Termination Assembly）
- 导体：多芯绞合镀锡铜线，线径需核对（通常 AWG24-28 信号线）
- 屏蔽：整体编织铜网屏蔽 + 排扰线，单端或双端接地（依安装规范）
- 信号类型支持：4–20mA 模拟、TC/RTD（经 I/O 模块）、24VDC 数字 DI/DO、SOE 信号
- 额定电压：≤250V AC/DC（信号级，非动力电缆）
- 工作温度：-40℃～+70℃（PVC/XLPE 护套工业级）
- 阻燃等级：UL VW-1 / IEC 60332-1（需核对批次）
- 认证：CE、UL 认可，系统整体 SIL 3（IEC 61508）
- 颜色/标识：通常灰色或黑色护套，两端带 Triconex 部件标签及箭头方向标识
产品介绍
4000093-306 不是电子卡件，是 Triconex SIS 机柜里 I/O 模块后背板连接到现场信号端子板的那根专用多芯屏蔽缆。Triconex 架构里 I/O 模块不直接出端子排，而是通过这根电缆引到 External Termination Panel（ETP）或 FTA（Field Termination Assembly），现场电缆再接 ETP——这样做是为了 TMR 三重信号能分别走独立路径，方便在线更换 I/O 卡而不碰现场线。
坦白讲，这根线很少坏，但老装置拆装多次后容易出现 D-sub 针脚氧化接触不良（表现为单个通道信号漂移或偶尔开路报警）、屏蔽层接地不良引入共模干扰致模拟量跳动。还有一点要注意：Triconex 同系列有多种长度（-305 短一些、-310 更长等）和不同接头版本（早期 Trident 与后期 Tricon v10 端子板接口略有差异），换件必须核对原物标签上完整编码和端子板型号，别光看 4000093 开头就买。
应用场景与行业案例
SIS 柜里最烦人的不是模块坏——是模拟量通道偶尔跳一下又恢复正常，查了半天 I/O 卡 OK、端子紧固 OK，最后发现是这根连接缆 D-sub 针脚微氧化导致回路阻抗变化。在石化海上平台这种高盐雾环境，五年以上没动过的机柜建议打开看一眼接头氧化情况。
典型应用场景：
- 炼化/乙烯装置 ESD 系统 — Tricon 主机架 I/O ↔ ETP，传输紧急停车联锁 DI/DO 及 SIL 回路 AI
- 海上平台 F&G（火气）系统 — 现场火焰/气体探测器信号经 FTA 通过此缆接入 Triconex AI/DI 模块
- LNG 接收站 HIPPS — 高压保护回路中 TMR DO 经端子板驱动液压切断阀，需独立屏蔽缆抗干扰
- 电厂 BMS 燃烧器管理 — 火焰检测器、燃料阀限位开关信号经此缆接入 Triconex DI/DO
真实案例：
某沿海炼厂芳烃装置，Tricon ESD 系统一台 3805E AO 模块对应 4–20mA 调节阀信号偶发跌落至 3.8mA（低于正常值下限），SOE 报”Analog Low”。维护量回路阻抗正常、卡件更换后依旧偶发。拆机柜后侧发现 4000093-306 D-sub 插头外层氧化发绿，针 17（AO Ch1+）接触电阻升至 2.3Ω。拔出旧缆、酒精清洗插座、更换新 4000093-306（同编码），信号立即稳定在 12.0mA，未再报警。老师傅说：”这缆二十年不坏，一动就氧化，以后大修顺手紧一遍。”
