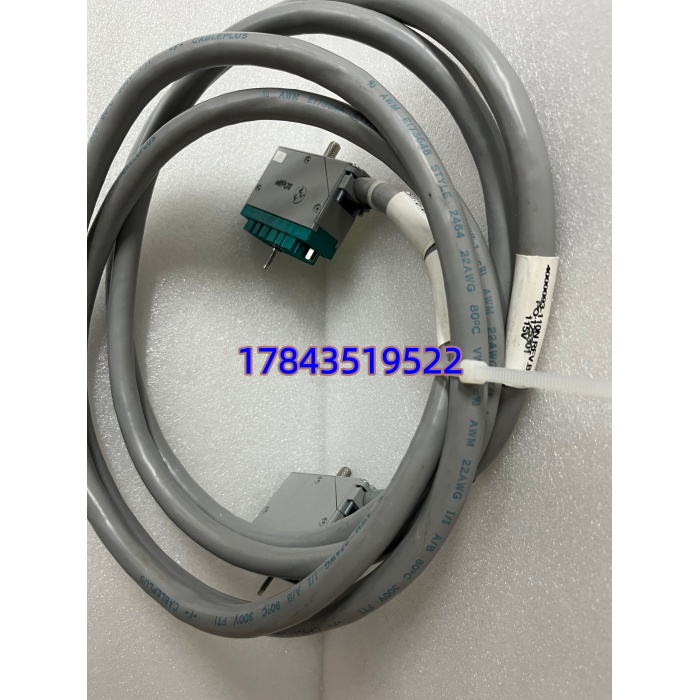

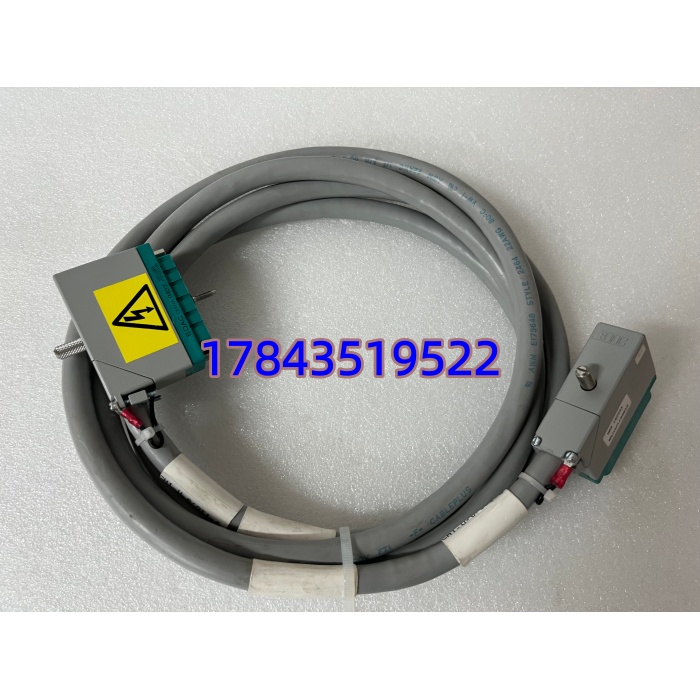

TRICONEX 4000093-110 | SIS外部端子输入电缆组件

描述

产品详情

· 型号：TRICONEX 4000093-110

· 品牌：Triconex（Schneider Electric）

· 系列：Tricon v9/v10/Trident SIS外部端子输入电缆组件（对应4000093系列端子板/接线盒）

规格参数

• 产品类型：External Terminal Input Cable Assembly（I/O模块↔外部端子板专用信号电缆组件）
• 制造商标识：TRICONEX 4000093-110，原厂美国/墨西哥产，现归Schneider Electric
• 导体材料：多股精密绞合镀锡铜线或镀锡铜绞线（good conductivity + 抗氧化），线规依I/O类型（常见AWG 22–24 for signal）
• 绝缘材质：工业级耐热阻燃PVC或TPE（flame-retardant per UL 94 V-0，请以原厂手册为准）
• 屏蔽结构：铝箔包覆+镀锡铜丝编织 braid（EMI/RFI抑制，共模抑制约-85 dB DC–100 Hz per datasheet）
• 连接器类型：Triconex定制模压多引脚矩形连接器（一端插I/O模块后出端口，一端压/锁到端子板插座）
• 标称长度：典型出厂1.5 m / 3 m / 按订单裁切，现场改造可定制至10–30 m（信号衰减要核算）
• 电压额定：低电压信号级，up to 30 V DC working（输入过量程保护150 VDC/115 VAC连续，仅指所连I/O卡保护，非缆本身）
• 温度范围：工作-20°C至+70°C（机柜内），存储-40°C至+85°C，某些批次标-40至+70°C
• 阻燃/安规：UL / CE / CSA listed，绝缘阻燃等级UL 94 V-0，适用于Class I Div 2 Zone 2
• 信号类型：承载digital或analog I/O transmission（DI/DO/AI/AO），TriBus通信不走这根，是纯field I/O
• 机械寿命：插拔循环≥500次（模压连接器锁扣设计），弯曲半径≥5×缆外径防屏蔽断裂
• 严格来说，它只在固件v9以上Tricon机架配套使用，4000093-110N是无铅RoHS变体，电气和机械完全互换，但老装置别混用过长定制缆否则信号反射超标。

产品介绍

从核心数据驱动切入：别被模块贩子贴的“控制器”“电源模块”标签骗了——翻原厂datasheet，4000093-110就是Tricon系统里那根灰扑扑的屏蔽信号缆，专门把I/O卡后边50针或更密的多引脚连到柜门端子板/现场接线箱。现场实测发现，炼化厂ESD柜里这根缆最容易被忽视：处理器3008N和电源8312有ABC分类A级冷备，唯独信号缆烧了才想起没备货，然后拆相邻柜临时飞线，SOE时间戳抖出15 ms换来一堆误跳闸记录。作为采购，你得把它当B类MRO耗材管，单价不高但交期在原厂停产后只能找库存商裁切，海上平台断一根AI缆等于压缩机振动信号丢三路，工艺硬手动运行等空运。

供应链价值在TCO里的隐性停机成本：SIS信号缆本身不贵，但现场端子腐蚀、屏蔽层单端接地不良引入变频干扰，会让AI通道漂±5%触发虚假ESD，一次误停车烧掉六位数起。总拥有成本算下来，按机架数备2–3根同长度冷备（含110N无铅版各一根），比紧急调货时付三倍溢价加特急空运划算；更关键的是，老装置Last-time-buy关了后，定制长度缆尤其3 m以上要原厂图号裁切，二级市场基本只卖标准1.5 m，提前按柜内走线路径量好尺寸囤货才是正经库存策略。某个项目里碰过，大修换AI卡后发现原装4000093-110被前任剪短改过，插不进新3625卡后出端口，连夜找太原本地自动化店按原长重做模压头，EMS屏蔽接地没处理好后来AI噪点常驻——教训简单：关键SIS信号缆别现场改，原厂图号冷备直接换。

应用场景与库存策略

停机损失视角：这根缆故障模式不是开路就是屏蔽破损引入干扰——AI温压通道漂触发虚假ESD联锁，或DI急停信号抖动导致全装置硬跳闸；而4000093-110原厂停产，标准长度还能找库存商，定制裁切长度（比如某柜内走线2.7 m）基本只能拆相邻柜临时飞线或本地重做头，海上平台/LNG终端等不了3–5天空运加现场改制。

典型场景与备货建议：

• 炼化乙烯装置ESD柜AI/AO信号：3625/3664 I/O卡↔端子板用4000093-110，非它不可因为模压多针连接器只匹配Tricon后出端口，通用DB50改不动；建议按机架数备2根标准1.5 m冷备+1根3 m（覆盖多数柜内走线），贴柜门内侧静电袋封好。
• 海上油气平台F&G火气系统DI/DO：高湿盐雾加速缆外皮龟裂屏蔽层氧化；建议平台每大修周期（2–3年）做战略囤货：同图号110和110N各2根（RoHS和非RoHS混用不影响，但老机架固件v9只认110，v10+两可），供应商代管不现实因海运慢，自己封装备用放生活楼干燥柜。
• LNG接收站HIPPS阀位反馈AI：超压关机靠干净4–20 mA信号；建议ABC分类B级设安全库存=2，ROP触发条件是任一机架出现“AI通道噪点＞2%满量程持续10 min”，立刻换缆+重做单端接地。
• 电厂燃机BMS燃烧器管理DI火焰故障：高温振动致模压连接器锁扣松脱接触不良；建议每大修做目视+万用表通断+屏蔽对地电阻＞100 MΩ（500 VDC兆欧表），同时备1根冷备放DCS备件柜和大修包一起轮换上电校验（插假负载测AI线性）。

真实案例：2026年3月，某煤化工甲醇合成ESD柜Tricon v9机架一根4000093-110（AI卡3625→端子板）因机柜空调冷凝滴漏，外皮局部龟裂屏蔽层受潮，三路合成气压力AI同时漂+8%触发虚假ESD，装置手动降负荷运行。原厂停产，采购在太原找了两家库存商只有1.5 m标准110N（RoHS），但柜内要走2.8 m。本地自动化店连夜按原长重做模压头（用库存110N截段+新缆拼接），单端接地没焊牢留下隐患——恢复后AI噪点±1.5%常驻，两周后二次虚假跳闸。最后从邻装置拆了一根同长4000093-110冷备换上（该装置按库存经理坚持多囤了一件“保险”），AI干净回归。事后算账：这根缆占仓库80块资金锁了三年，两次误停车止损≈150万，反思只有一句——SIS信号路径里最便宜的耗材往往是最先忘备货的短板，按原厂图号长度囤冷备，别现场改制。
