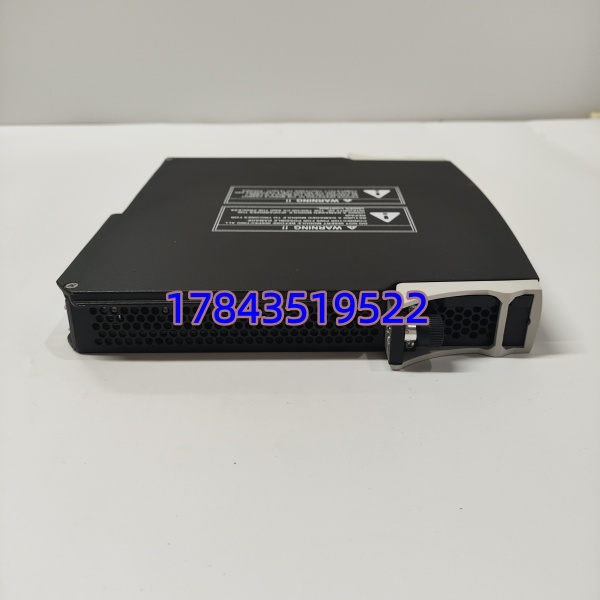

描述
产品详情
· 型号：3902AX
· 品牌：Triconex（Schneider Electric）
· 系列：Tricon CX / Trident — 3900 Series Universal I/O Module
规格参数
- 模块类型：Universal I/O (UIO) — 三重化 TMR 架构安全 I/O 模块
- 通道数：16 点，每通道独立软件配置类型（AI / AO / DI / DO）
- 模拟量输入（AI）：4–20mA 或 0–20mA、0–10V（需配对应 ETP 跳线/接线），16bit A/D，精度 ±0.1% RDG 或 ±0.5% FS（依组态）
- 模拟量输出（AO）：4–20mA（最大负载驱动 750Ω typical），精度 ±0.5% FS，更新率 < 50ms
- 数字量输入（DI）：24V DC 干/湿接点，源型/漏型软件可配，滤波可设
- 数字量输出（DO）：24V DC 固态源型输出，典型 0.5A/点（需确认 ETP 供电能力）
- HART 支持：HART 7.0 反向兼容，可在 AI/AO 模式下叠加 HART 数字通讯（读阀门定位器状态等）
- 安全等级：SIL 3 per IEC 61508 / IEC 61511，TÜV 认证
- 冗余架构：TMR — 三通道并行，2oo3 硬件表决，单模块故障不影响安全功能
- 通讯：通过 Tricon TriBus 与 Main Processor（MP3008/MP3104 等）通讯
- 外部端子：配合 External Termination Panel（ETP）如 9771-210 或现场配线端子排使用，模块本身不直接接现场线
- 诊断：上电 BIST、通道开路/短路检测（AO/AI）、过流保护（DO）、模块 Health LED + 每通道 Status LED
- 热插拔：支持（系统在线更换，TriStation 自动重读配置）
- 供电：由 Tricon 机架背板 +5V DC 及辅助 24V DC（经 ETP），典型功耗 11W（满载）
- 工作温度：0～+60℃（部分资料标 -20～+70℃ 贮存），5%～95% RH 无凝露
- 认证：CE / UL / FM Class I Div 2 / ATEX Zone 2 / CSA
- 编程软件：TriStation 1131（IEC 61131-3 FBD/LD/ST 等），需 Tricon 安全授权狗
- 机架占用：单槽（标准 Tricon 机架 3–12 槽可调）

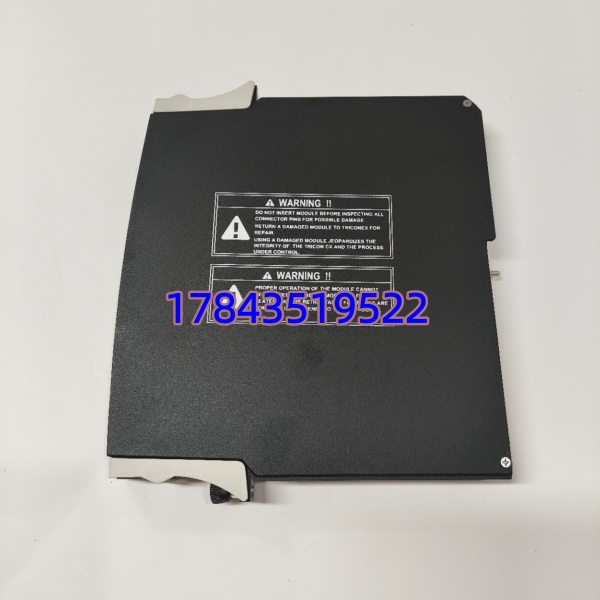

产品介绍
3902AX 是 Triconex Tricon CX 系统里的通用 I/O 模块——和老一代固定功能卡（3604E 数字输出、3700A 模拟输入等）不同，这 16 个通道在 TriStation 1131 里可以逐点软件定义是 AI、AO、DI 还是 DO，大幅减少备件种类。它走 TMR 架构，三个主处理器各带一个 3902AX 做 2oo3 表决，单模块故障自动屏蔽不影响 SIS 运行。AO 模式下可叠加 HART 数字通讯，连 Fisher DVC6000 这类智能定位器不用另加 HART 调制解调器。

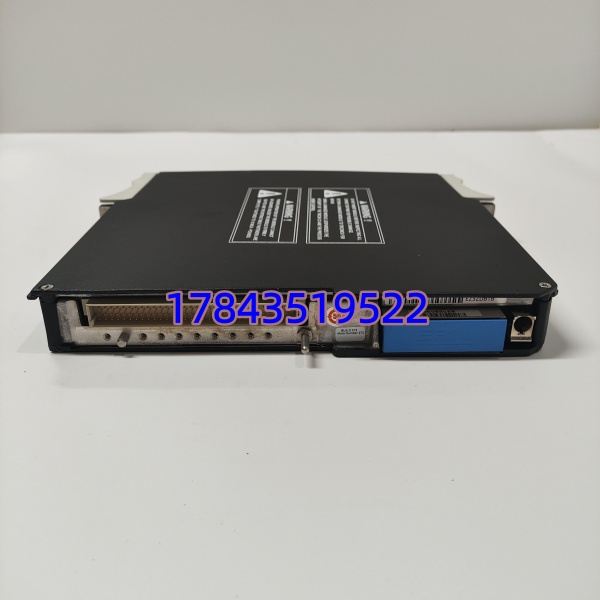

有一点要注意：3902AX 不自带接线端子，现场线接在 External Termination Panel（ETP/现场端子柜）上，模块与 ETP 之间用 68 针或 50 针 ribbon 电缆（依机架代次）连接。采购备件时确认现柜内 ETP 型号及电缆长度匹配——模块本身插拔替换很简单，但 ETP 不兼容会接不了线。另外老系统 V8 以前可能不完全支持 UIO，升级前要核对固件版本。
应用场景与行业案例
痛点：炼化 ESD 机柜原设计分开配了 3700A（AI）×4 + 3604E（DO）×6 + 3503E（DI）×8，备件清单长到没人记得清。改用 3902AX 后同种卡备 2 块就能覆盖所有 I/O 类型，大修时不用翻 BOM 找特定型号——我在现场帮一个码头 LNG 站做过这种简化，MRO 库存砍掉 60%。
典型场景：
- 炼化/乙烯——装置级 ESD SIS，调节阀 AO(4–20mA+HART)+现场开关 DI+温度 AI 混用同一模块
- LNG 接收站——紧急关断阀位置反馈 AO 与 ESD 联锁 DI 共槽位，减少机架占用
- 海上平台——TMR SIS 减备件种类，宽温认证适应盐雾环境（需确认机柜空调）
- 老 Tricon V9/V10 改造——保留机架电源 MP，分批将固定 I/O 换成 3902AX 简化维护
- 带 HART 资产管理——AMS 或 DeltaV 通过 Tricon HART Pasive/Active 读定位器诊断，不用额外 HART 卡
真实案例：
去年协助某炼厂芳烃装置 SIS 小改，原系统 2005 年装的 Tricon V9 配 3701A/3604E，其中一块 3701A 模拟输入卡测点漂移超差。原厂已不推荐订老卡，且现场还差 4 点 DO 要补槽位。借大修窗口换成两块 3902AX（原槽位直接插，ETP 重新校线），TriStation 里把 Ch1–8 配 AI（接原温度变送器 4–20mA），Ch9–16 配 DO（预留关断阀），下载组态后 SOE 测试全过。保运工头说”现在柜子里就剩这一种 I/O 卡，下次半夜坏了我闭着眼换”。
