描述
产品详情

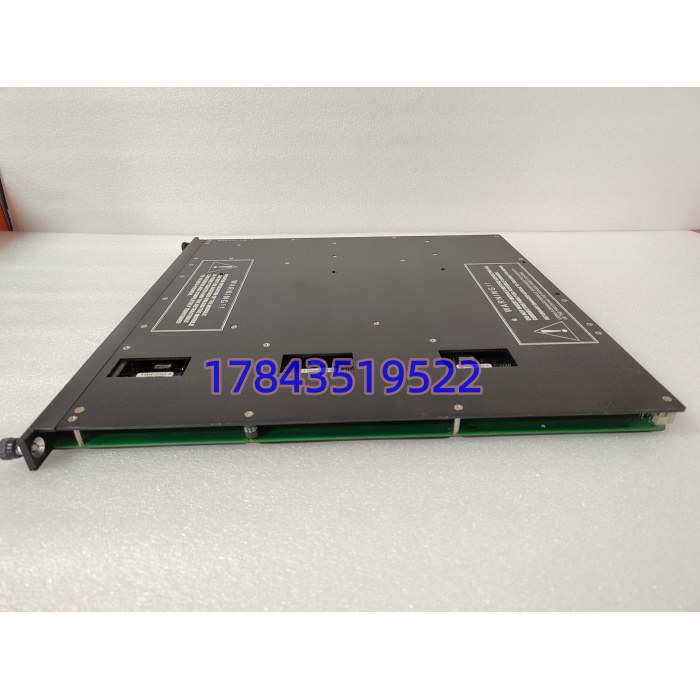

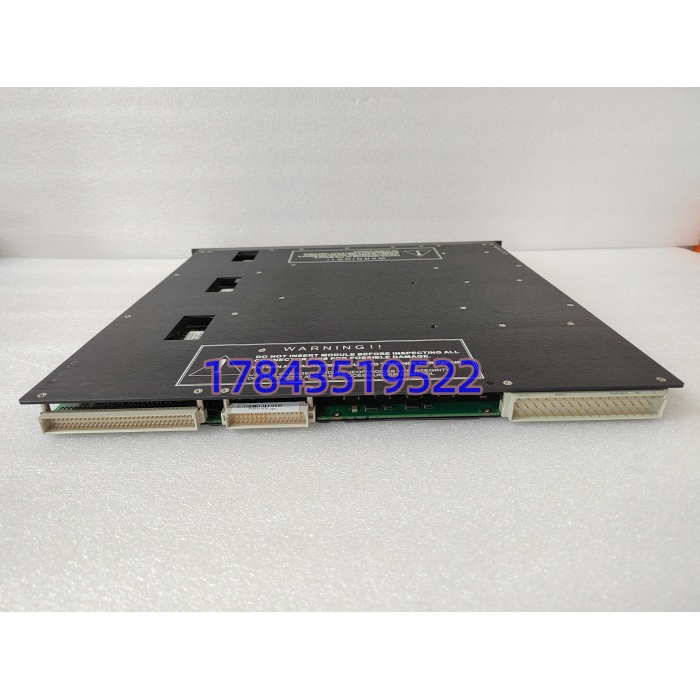

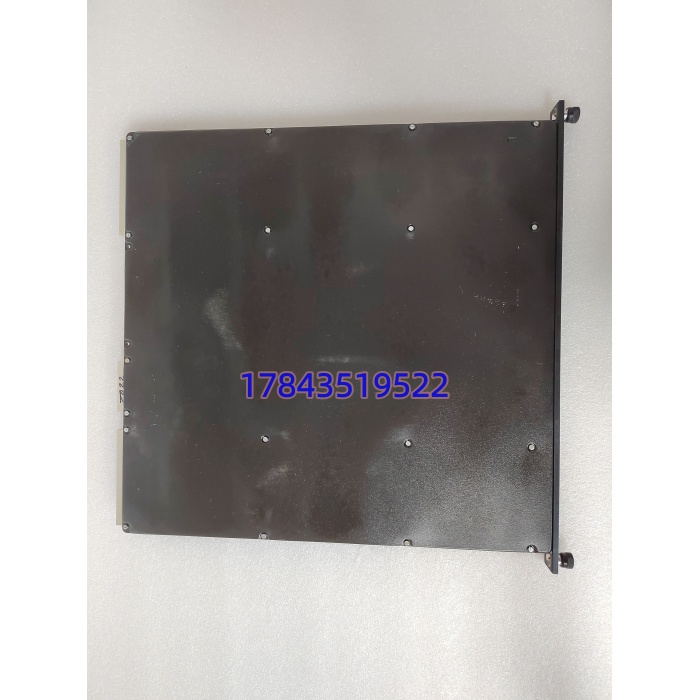

· 型号：3805E
· 品牌：TRICONEX（Schneider Electric）
· 系列：Tricon V10 TMR I/O 模块（模拟量输出类）
规格参数
| 参数项 | 典型值/说明 | 备注 |
|---|---|---|
| 输出通道 | 8 路独立 4–20 mA（源型输出，驱动外接电磁阀/定位器） | 每通道三路物理 DAC 表决输出一路 |
| 分辨率 | 12 位（4096 级） | 有效精度 11 位+符号 |
| 精度 | ±0.25% FS @25℃，温漂 <100 ppm/℃ | 含三路 DAC 表决误差 |
| 超量程 | 支持 4–20 mA +6%（至 21.2 mA） | 用于传感器/阀门诊断 |
| 负载能力 | 最大 750 Ω @24 VDC 外部供电 | 含电缆+阀门定位器总阻 |
| 外部供电 | 18–42.5 VDC 独立回路电源（非背板取电） | 每模块一对电源输入，建议冗余 |
| 诊断 | 回路断线检测、短路保护、DAC 三路一致性校验、Watchdog | 故障通道自动隔离，健康通道继续输出 |
| 表决架构 | Triple Modular Redundant（三取二硬件表决） | 单 DAC 失效不影响输出值 |
| 热插拔 | 支持在线更换（带电拔插） | 拔前确认 TriStation 无强制 I/O 故障锁定 |
| 通信 | Tricon 专用 I/O Bus（与 MP 主处理器通信） | 非 Modbus/HART 原生，需网关转 |
| 状态指示 | 正面 OK / PASS / ACT / 每通道 FAULT LED | 橙闪=表决不一致，红常亮=硬件故障 |
| 插槽 | Tricon V10 主/扩展机箱任意 I/O 槽 | 与 3805（非 E 版）物理同槽但固件不互通 |
| 工作温度 | 0–60℃（运行），-40–+85℃（存储） | IP20 柜内，5–95% RH 非凝露 |
| 认证 | TÜV SIL 3 / IEC 61508 / FM / CSA / ATEX | 以原厂出厂标签批次为准 |
| 生命周期 | Legacy / 原厂停产生命周期后期 | NOS 与拆机件混杂，防改丝印 |
产品介绍
从维护者视角切：这块模块最容易被采购按”3805″搜到非 E 版老件或者 V9 兼容件，插上 V10 机架 TriStation 直接报”Module type mismatch”——3805E 的 E 不是 marketing 后缀，是 V10 架构下 DAC 三路表决时序和诊断寄存器映射的硬代差。在某个 LNG 接收站 ESD 项目里碰过：3805 非 E 版插 V10 机架，阀门开出 65% 时突然回零，查了一天发现是非 E 版的三路 DAC 温漂不一致触发表决失败，切到 3805E 后 18 个月没再抽风。它值钱不在 8 路 4–20 mA，在三路物理 DAC 同时算同一个数然后硬件表决输出这一层”不信任任何人”的架构——单颗 DAC 漂了、坏了、被宇宙射线打了，另外两颗把它投票踢出去，现场阀门不动如山。
严格来说，TRICONEX 3805E 在 Schneider LCM 里已进 Obsolete 段，Tricon V11 新机转向 3805E 的继任件或 8115 类，但国内 2005–2018 年上的那批 SIS/ESD 柜（石化、LNG、海上平台）未来 10–15 年还得靠它续命，整机迁 Tricon V12 或 EcoStruxure Triconex 是机柜级改造（停机 2–4 周+SIL 重验证）。TCO 算下来，ESD 主柜每柜备 1 件 NOS 同批次冷备，比停一条生产线等 SIL 重认证（动辄百万级）划算得多。买的时候必须核三件事：模块面激光印”3805E”一字不差、TriStation 版本兼容（V10.x 起）、外部 24 VDC 回路电源冗余配置是否到位，别只看型号就付款。
应用场景与库存策略
安全仪表系统输出模块坏起来最要命：不是不输出，是输出错误值——阀门该关时开了 30%，该开时卡在 4 mA，DCS 上看不出异常直到泄压阀起跳或反应器超压。3805E 归 ABC 里的 A 类极致——单价万级、故障极低、但一旦它错一个 bit 就是安全事故级别。
- LNG 接收站 ESD 关断链（8 路输出分别控海管紧急切断阀+火炬放空阀）：非它不可（SIL 3 三取二架构）；建议每 ESD 主柜备 1 件 NOS 冷备，冗余机架按双备。
- 炼化厂反应器超压保护（分程控制放空阀+急冷水流控阀）：可用拆机整新件降级；建议区域三厂共享 1 件，不单列单机。
- 海上平台火气系统（F&G）关断输出：必须核 ATEX/IECEx 证书批次，普通工业版不能替；封存前拍铭牌+认证标签同框。
- 老 Tricon V10 延寿项目：Last-time-buy 已过，按装机量×1.2 吃 NOS；别拿 3805 非 E 版硬插 V10，也别听”8115 直接替”就批量换，I/O 映射和 SIL 验证要重做。
- ROI 口径：备件 1.2–2.2 万块，一次 ESD 误动作导致装置跳车损失 200–500 万，囤一件回收比 1:100 以上，而且保的是人命和环境安全。
真实案例：某海上钻井平台 2024 年冬，Tricon V10 机箱 4 槽 3805E 的 Ch3 输出表决失败（三路 DAC 中一路温漂超限），TriStation 报”Analog Output Vote Mismatch”，ESD 逻辑强制该通道输出保持最后值——恰好是关断阀 18.5 mA（全开）。平台中控没注意到这个”保持值”其实是错的，次日井涌关断测试时发现该阀无法关闭，紧急从新加坡调一块 NOS 3805E，直升机送平台，停机 12 小时换模块恢复。事后平台运营方把所有 Tricon 机柜的 3805E 纳入”单机 1 新 1 翻”强制备件策略，并每季度做一次 I/O 通道 walk-through 测试。
