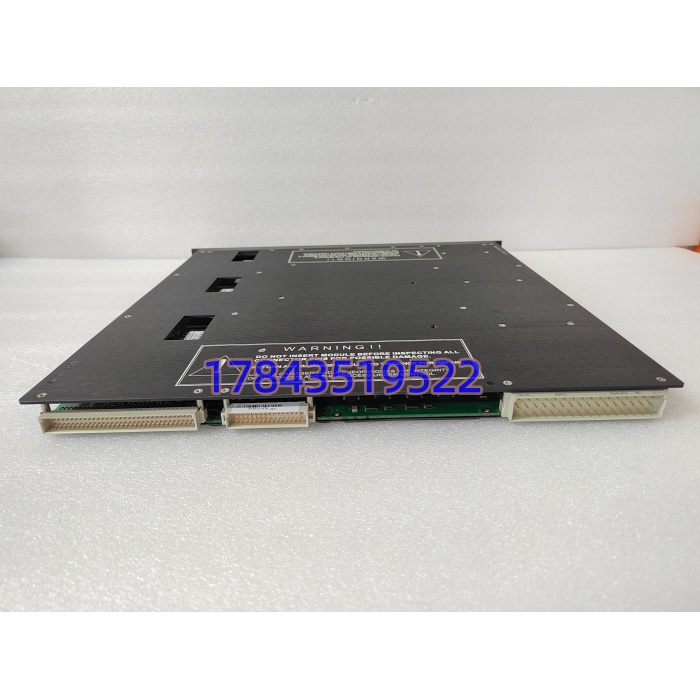

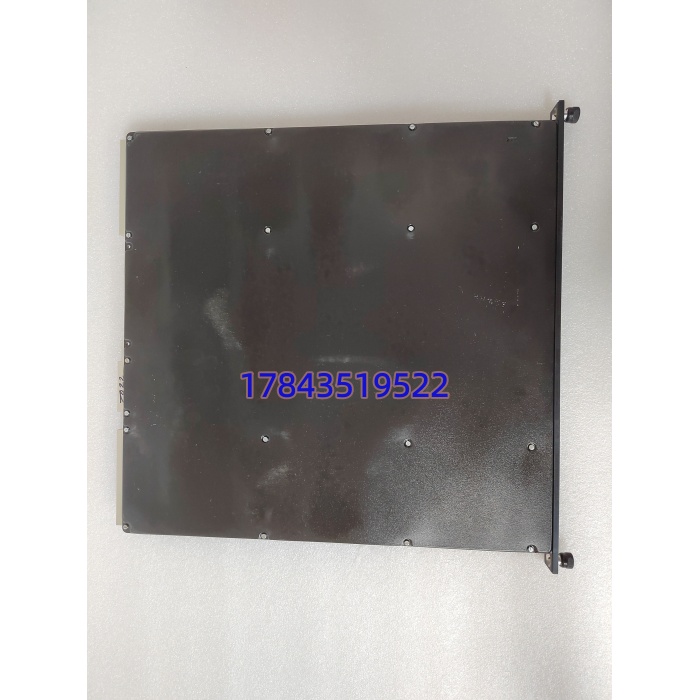

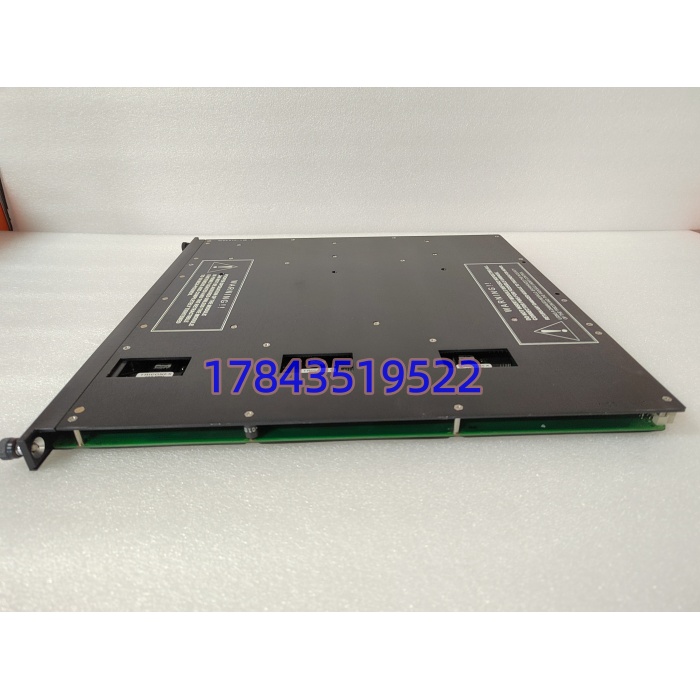

TRICONEX 3805E | TMR模拟量输出模块

描述

产品详情

· 型号：3805E

· 品牌：TRICONEX（Invensys英维思 → Schneider Electric施耐德电气）

· 系列：Tricon 3800系列（TMR安全仪表系统SIS I/O模块，3800 = AO模拟输出，E后缀代表增强诊断版）

规格参数

• 产品全称：TRICONEX 3805E，Tricon TMR安全系统8通道4–20 mA模拟量输出模块（Enhanced AO）
• 制造商：TRICONEX，原美国/英国，现施耐德电气过程自动化legacy产品线
• 所属系统：Tricon v9/v10/v11 / Trident SIS，主机架槽位1–15通用I/O槽（非MP/电源专用槽）
• 输出通道数：8通道，DC耦合，公共返回（common return），点间无隔离、现场侧与逻辑侧1000 V DC隔离
• 输出信号：4–20 mA DC标准，+6%超量程能力（0–21.2 mA FSR），驱动调节阀/执行器/变频器
• 分辨率：12位（转换精度约0.025% FSR步进）
• 输出精度：<0.25% FSR（在4–20 mA范围内，0°C–+60°C机柜工况，根据官方Datasheet）
• 负载能力：最大750 Ω @ 20 mA；典型回路电源+24 V DC标称（反极性保护），最大+42.5 V DC连续过压保护
• 更新速率：10 ms全通道同步刷新（TMR三支路表决后输出）
• 冗余架构：三重模冗余（TMR），每通道三独立硬件支路并行+2oo3表决，单腿故障<10 ms自动隔离无输出扰动
• 诊断与指示：前面板LED—PASS（绿）/FAULT（红）/ACTIVE（黄）/LOAD（开路检测）/PWR1&PWR2（回路电源状态），持续自诊断+交叉校验
• 热插拔：支持在线热插拔更换（running swap），系统继续运行，AO输出保持最后一值或按fail-safe配置（需固件v9以上完整支持热插拔AO保持，严格来说老v8可能复位输出，请以原厂手册为准）
• 供电与功耗：背板+5 V DC供电，典型<12 W；不涉及模块自带外部电源，回路电源由现场24 V DC供给
• 工作条件：0°C–+60℃（机柜风冷），存储-40–+85℃，湿度5–95%非冷凝，MTBF标>100,000小时
• 安全认证：IEC 61508 SIL 3，TÜV认证，CE/UL/CSA，适用于ESD/BMS/F&G安全回路
• 安装形式：标准Tricon机架I/O插槽直插（snap-in），约40 mm宽×230 mm高×深≈2.0 kg，金属屏蔽壳抗EMI

产品介绍

从场景痛点切入：炼化装置ESD系统里调节阀开度回路由AO卡直接管，3805E挂8路4–20 mA去FV/LV/PV定位器，TMR三支路表决意味着单块I/O芯片烧了现场阀位不动、系统照跑还亮FAULT叫你去换——在某个海上平台ESD改造项目里碰过，原屏配两块3805E冗余（Tricon里AO一般不做硬件冗余但槽位冗余：槽1和槽8各插一块同逻辑镜像），一块AO卡回路电源保险断掉，LOAD灯闪但阀还走另一槽AO输出，平台没停只是多一次PM工单。严格来说它只在固件v9以上支持热插拔AO保持（输出冻结在last good value），v8及更早插拔会短暂归零触发调节阀fail-close，现场实测发现老Tricon v8机架换AO前要先把对应回路置手动并输出钳位，别信二手商说“带电拔插完全无扰动”。

作为Tricon 3800系列增强版AO，3805E用12位分辨率跑4–20 mA+超量程到21.2 mA做传感器断线检测（LOAD灯），SIL 3认证下总拥有成本TCO不看模块二手价€350–700，而看一次ESD误动让FCCU热停车重启烧掉七位数。生命周期上Tricon老3800逐步被Trident新系列（如3805E→3805EN或数字输出4320系列替代AO逻辑）取代，原厂EOL后新货无供应，Last-time-buy窗口关了，现在备件策略按ABC归A类关键：每面屏配双AO槽位冗余（槽1+槽8各3805E做逻辑镜像）+站点Buffer stock=1块冷备件，比改整屏SIS审计便宜太多。向后兼容上3805E可替老3805（非E版缺LOAD/PWR诊断LED），但3805不能替3805E会丢开路检测，请以原厂手册为准。

应用场景与库存策略

SIS里AO卡故障在TMR槽位冗余下不停机，但第二槽也到寿命（电解旁路边电容7年干涸）会双AO同时丢→调节阀fail-safe全关→装置ESD停炉，炼化热开车一次七位数起跳，而3805E原厂EOL意味着交期“国内二手24小时成色赌、海外NOS找3–6周清关溢价4倍”，采购周期和安全审计不停机完全错位。

典型场景与备货建议：

• 石油炼化ESD紧急停车系统：FCCU反应器Tricon屏槽1和槽8各插3805E镜像AO驱动8路FV/LV调节阀，非它不可因为SIL 3认证只认TMR AO架构和2oo3表决，第三方AO卡过不了功能安全审计且机架背板只接3800系列引脚。建议站点级设安全库存1块冷备件（Buffer stock额外+1/每两面相似屏），ABC归A类关键，EAM标“TRICONEX 3805E SIS专用AO卡”禁挪到非Tricon机架，按双槽冗余在线+1冷备件Last-time-buy囤（比如2面屏各双槽=4块在线+Buffer 1=买5块覆盖10年）。
• 海上平台火气保护（F&G）+ESD：平台控制间Tricon用3805E驱放空阀/关断阀模拟定位器，非它不可因为平台盐雾加速电容老化且空间受限只能用原厂3800系列薄卡（40 mm宽），第三方DIN轨AO塞不进机架。建议Last-time-buy按“屏数×槽位对数（通常2槽AO冗余）+Buffer 1”囤货，由供应商代管测试OK的NOS件放防静电袋每年上电插Tricon测试架读8路4–20 mA负载/PWR LED。
• 电厂锅炉安全联锁（BMS）：燃煤FSSS用Tricon 3805E控燃油调节阀/风量挡板执行器，非它不可因为BMS要求SIL 3且AO需开路检测（LOAD灯）防定位器接线松导致阀卡中间位引发爆燃。建议备1件冷备件放主控室备件柜（不是远仓库），现场实测发现换AO在热插拔下30秒：拔故障块→FAULT红亮ACTIVE黄闪但输出保持→插新块→PASS绿亮，季度PM用Trident Diagnostic看每通道回读电流偏差（三支路差>0.5 mA提前预警芯片漂移）。

真实案例：南方某千万吨炼厂重整装置，Tricon ESD两面屏槽1和槽8各3805E做AO镜像（8路FV/LV），运行第11年时大检修后热开车当天，一号屏槽1的3805E LOAD灯闪+PWR1灭（现场24 V回路电源保险烧了，端子排螺丝松），槽8 AO还在扛所以阀没动系统没宕，但AO冗余降级为单槽——运行部按“低风险”先不停车，开急采单找二手3805E，国内没NOS走英国legacy渠道，等了31天快递加清关€620含运费，期间每天PM紧螺丝怕槽8也抖。换完复盘：EAM原来标“普通I/O模块”最小库存0，现在改A类关键，Last-time-buy囤5块（两面屏各双槽4块在线+站点Buffer 1冷备件），顺便把AO端子排扭矩校验加入季检清单——现场老SIS的AO卡库存策略从来不是砍€500单价，是买“调节阀不误关、装置不热停车”的保险，TMR架构容单故障但不容零备件。
