描述
产品详情

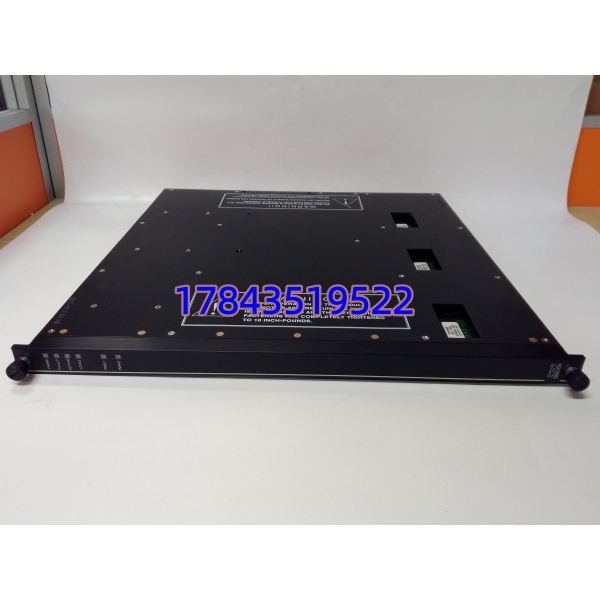

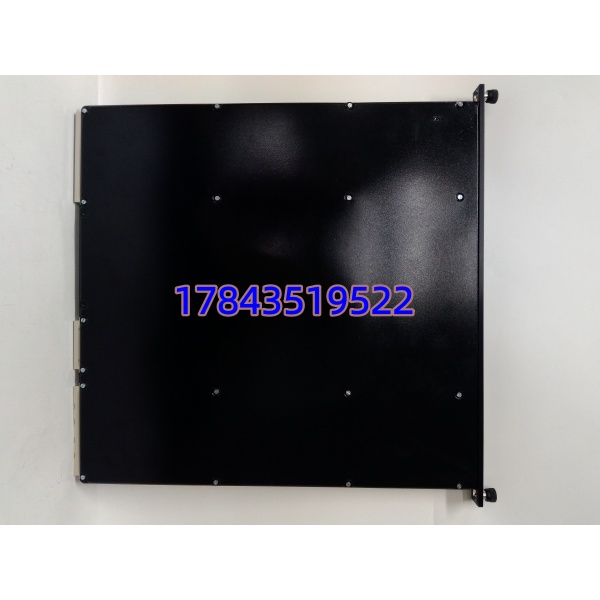

· 型号：3805E（Schneider Triconex Part No. — Analog Output Module, 16-point, 4–20 mA, TMR）
· 品牌：Triconex（Schneider Electric, Process Automation 原 Invensys）
· 系列：Tricon™ Classic / Tricon Trident（TMR Safety System, 各代 chassis兼容——3805E 主要用于 Trident 及 late Classic）
规格参数
- 产品类别：Tricon TMR 模拟量输出模块（AO Module, 16 Channel, 4–20 mA Active Current Source）
- 适用主机：Tricon Trident Main Chassis（8110/8111/8112 电源+主处理器）及 Classic 机架（3009 CPU 版可向下兼容——具体以 chassis Firmware 版本为准，建议 FW ≥ 10.x for 3805E）
- 通道数：16 路独立 4–20 mA AO（每通道三表决输出——物理上三片子模块各自驱动后经模块内表决电路送出现场）
- 输出类型：有源电流源（Sourcing），驱动两线制/四线制 4–20 mA 现场设备
- 输出范围：标称 4.00–20.00 mA，可组态 0–20 mA / 4–20 mA / 0–10 mA（软件可标定量程）
- 满度精度：±0.1% of Span @ 25℃（典型），±0.2% over temp
- 分辨率：16-bit DAC（典型 0.05% of FS）
- 更新周期：每块模块约 20–50 ms（与 Tricon Main Processor 扫描同步，可组态）
- 负载驱动能力：典型 175 Ω min（4–20 mA 时 0.8W@20mA），最大负载 750 Ω @24VDC 外供（依现场供电回路）
- 外部供电要求：需现场回路 24 VDC（通常为柜内隔离 24VDC 经配电器/安全栅供电 AO 回路，模块本身由机架背板 +5V 供逻辑）
- 隔离：通道对地及背板 1500 Vrms 光隔离；通道组分三组（通常 1–6 / 7–11 / 12–16 各组共 COM——具体端子块定义依配线 TB 版）
- 诊断：开路检测、短路检测、三通道间偏差 > 阀值报 Module Fault；在线自测不影响输出
- 状态指示：每通道 Activity LED（亮=>3.8mA 典型），Module Health / Com / Tripped LED
- 配套端子块：需配 Tricon 端子块——典型 3700A/3700C 系列 AO 端子块（如 3700C-100 16pt AO TB w/ fusing），端子块版本须与模块匹配（早期 vs Trident 版不同插针定义细微差）
- 热插拔：支持在线更换（Hot Swap），拔前确认 Tricon 报 “Module Removed” 再插新——系统自动重初化 < 2 s
- 工作温度：0℃～+60℃（控制室），-20℃～+70℃ 存储
- 相对湿度：5%–95% RH 无冷凝
- 尺寸/重量：约 160×115×25 mm / ≈0.25 kg
- 认证：TÜV SIL 3 (IEC 61508)、FM / CSA / CE / ATEX/IECEx Zone 2（系统级）
- 备注：3805E 中 “E” 代表 Enhanced / Trident-compatible 版；老版 3805A/B 不推荐混插同机架——同机架内尽量统一 3805E
产品介绍
（从维护者视角切入——炼化厂 FCCU 主风反喘振放空调节阀 AO 点出 3805E Ch3 漂移 0.8mA 致阀位微偏，Tricon 报 “AO Deviation Alarm” 抓住早期光电耦合温漂，趁大修窗口换模块。这种 TMR AO 卡不像 DI/DO 常坏，但一旦某通道表决电路老化会出”静默漂移”——不 Trip 系统但调节阀慢慢偏，威胁 SIS 完整性，所以我要求 SIS 回路 AO 点每季度做 AO Force Check 与现场阀位比对。）
3805E 在 Tricon 架构里是安全仪表系统向现场执行机构发指令的唯一模拟通道——三取二表决意味任一通道驱动电路异常（开路/短路/偏置）模块内部比较器能检测并报 Fault 而不直接错误输出，这是 SIL 3 核心。严格来说它只在配合正确端子块（3700C 系列 AO TB）和外部 24VDC 供电回路时工作，模块本身不提供回路电源（常见坑：新装忘记给 AO 回路供 24VDC 查半天以为卡坏）。换卡后 Trident 主机自动识别，用 TriStation 1131 做 Force Output 验证各点 4/12/20 mA 与现场表头比对 OK 即可。
库存视角是 A类 SIS 关键件——SIL 3 回路 AO 卡故障若冗余配置（通常 SIS 不冗余 AO 模块本身但 Tricon TMR 架构模块级三表决保诊断）单点失效不跳 SIS 但失去部分控制/监视。我管的炼化厂做法：按在役 Tricon 机架数每 3～4 个机架（含 AO 槽位）备 1 件冷备件（标”3805E Trident 兼容”），端子块按 5:1 备（端子块熔断/弹簧疲劳更高频）。若收到 Schneider Component Obsolescence Notice 按在役机架 AO 槽总数 N÷6 向上取整 +1 Last-time-buy。
应用场景与库存策略
痛点切入：
SIS AO 卡失效大多表现通道”冻结 last good value”或报 Module Fault——某 LNG 接收站 BOG 压缩机防喘振阀 AO 卡 3805E 单通道光电隔离失效致输出保持不更新，Tricon 未 Trip（因其余两表决正常且未超偏差阈值初判），幸 Quarterly AO Force Check 发现阀位指令与 DCS 显示差 2% 追出。原厂 3805E 部分早期 Rev 交期拉长，库房有备件 40 分钟换完 Force Test 通过。
典型场景与备货建议：
- 炼化 FCCU / 加氢裂化 SIS — 防喘振/紧急切断阀定位器控制（4–20 mA AO）——3805E 非它不可（Tricon TMR SIL 3 标书指定）。建议：按在役 Tricon 机架含 AO 槽每 3～5 机架备 1 件冷备；关键压缩机防喘振 AO 点所在槽建议标识并在相邻机柜留件。
- 海上平台 ESD/SIS 系统（Tricon Trident）——空间受限建议中心平台库房集中备按 N÷4 备，井口平台不散备；同时多备对应 AO 端子块（3700C 系列）。
- 老 Tricon Classic 系统延寿——若整机进入 EOL 且无 3805E 新件，借大修评估升级到 Tricon CX（Chassis + Main Proc 新）保留端子布线（部分需 rewire 端子块）——属改造 CAPEX 非单纯 MRO，提前 2～3 年规划。
真实案例：
南方某 800 万吨/年常减压装置 Tricon Trident #2 架（ESD Level 2）AO 模块 3805E Ch12（加热炉燃料气调节阀）年检 Force 12mA 读回现场阀位指示偏 1.8%，重试三次漂移——模块内部 DAC 基准微漂。库房有 1 件翻新版（测试好，标签 3805E Trident Compatible）。在线拔旧→插新→Tricon 重识别（约 15 秒）→TriStation 1131 → Force Output 4/12/20 mA 逐点核对现场阀位指示一致→关闭 Module Alarm。全程在线（SIS 未 Trip，因 TMR 表决仍健康），工艺无感知。事后按建议追加 Last-time-buy 第 2 件 + 每架按 3700C AO 端子块 5:1 备。
