描述
产品详情

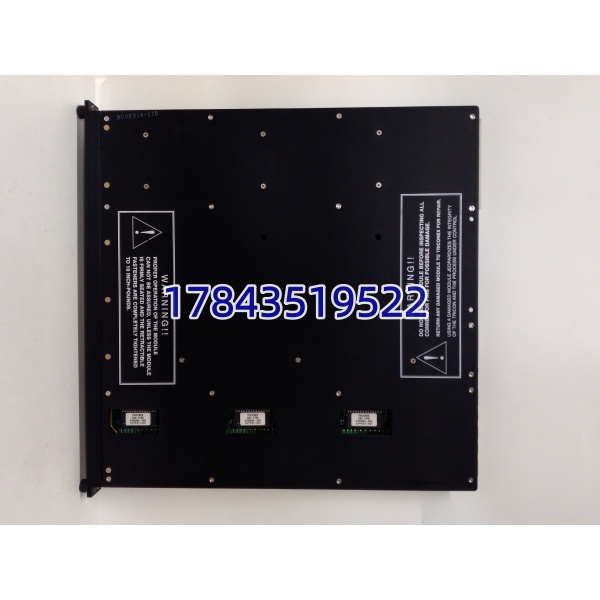

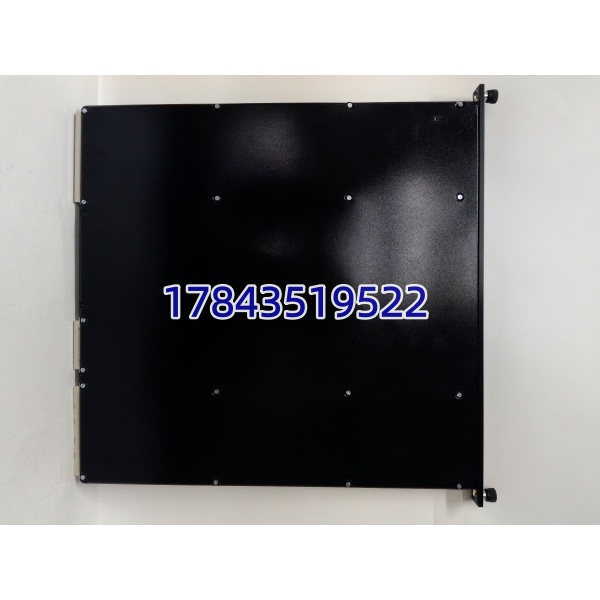

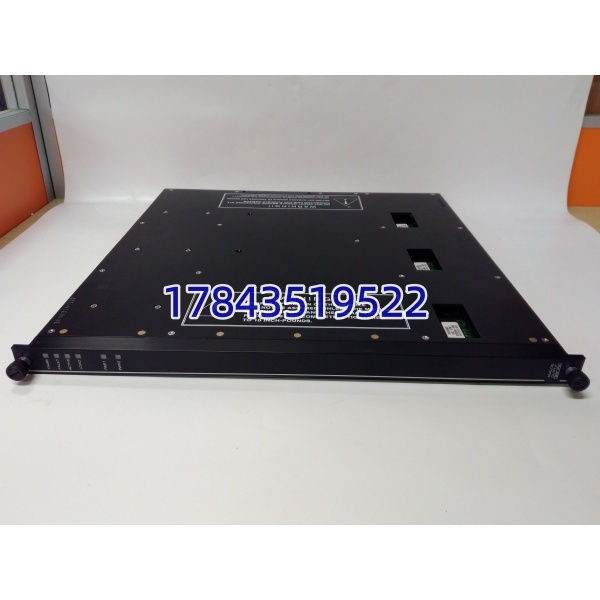

· 型号：3805E（3805E-100 / 同系 3505E）
· 品牌：Triconex（Schneider Electric）
· 系列：Tricon v9 / v10 / CX — TMR Digital Output Module (24 V dc, 16 pt)
规格参数
- 模块类型：TMR 数字量输出模块（每块含三套独立输出驱动 + 表决反馈）
- 输出通道：16 点（通常分为 2 组 × 8 ch，组内共 COM）
- 额定输出电压：20–42.5 V DC（现场常用 24V DC 或 48V DC 依版本——3805E 通常为 24V DC 版，确认铭牌）
- 输出类型：Source（源型，模块供正电经负载回 0V）或 Sink 依负载接线
- 负载能力：典型 0.5A/点 @ 24V DC（阻性），总模块 ≤8A（依版本）；感性负载需外加续流二极管
- 反馈读回：每点输出状态经 A/D 读回三通道 CPU 做诊断（Open Load / Short Circuit 检测）
- TMR 表决：三通道独立驱动，输出一致性校验——单通道驱动失效被屏蔽，故障报警上报
- 配用端子板：典型 740021x 系列（如 7400213 弹簧/螺丝端子装配）via 50-pin 或 68-pin 带状缆
- LED 指示：MODULE OK（绿）、FAULT（红）、ACTIVE（绿）、CHANNEL STATUS（每组或各点依版本）
- 热插拔：支持在线更换（TMR 另两片继续运行输出保持安全态）
- 供电：逻辑侧 5V DC 背板取电；现场侧 24V DC 经端子板供给
- 功耗：典型 10–14W（含驱动电路）
- 工作温度：0℃ ~ +60℃（存储 -40~+85℃）
- 湿度：5%~95% RH 非冷凝
- 认证：TÜV SIL 3 per IEC 61508/61511、FM、CSA、CE、ATEX Zone 2（系统级）
- 生命周期：Limited / Legacy（以 Schneider PCN 为准）
产品介绍
3805E（3505E 系列）是 Tricon TMR 系统执行”动作”的那块卡——安全逻辑算完决定”跳闸”，指令到这里变成实实在在的 24V 触点信号去驱动现场 ESD 电磁阀或停机继电器。内部三套驱动互相校验，单路 MOSFET/继电器驱动故障不影响输出且报 Fault，真正做到单故障无拒动/误动。
有一点要注意：3805E 分电压版（24V DC 最常见，也有 48V DC / 120V AC 版如 3805EH 等），换件前确认原模块铭牌 OUTPUT VOLTAGE RANGE——24V 版接 48V 现场负载可能不吸合，48V 版误接 24V 现场电源过压损输入级。3505E 与 3805E 物理兼容，通常 3805E 是 3505E 的 TMR 安全版命名，可互换但建议同型号替换。
应用场景与行业案例
痛点切入
我在炼化 ESD 遇过原 DO 卡驱动电磁阀但无反馈读回——老第三方卡坏驱动 MOSFET 后系统不知道，电磁阀实际未动作险些违章操作。换 3805E 后 Open Load 检测立刻捕捉到一只电磁阀线圈开路（现场线断），提前安排处理。这就是 TMR DO 带反馈的价值。
典型场景
- 炼化/海上平台 ESD — 驱动燃料关断阀 solenoid、紧急放空阀、停机继电器，非它不可因需 SIL 3 TMR 及反馈诊断。
- LNG HIPPS — 高压保护系统输出接点参与三取二表决，要求单故障容忍。
- 化工装置 MRO — 原 DO 卡老化（某点常闭合/断开）同型号热插拔替换恢复。
- 老 Tricon v9→v10 迁移 — 3805E 通常跨版本兼容，只需核对 TriStation 硬件目录版本。
真实案例
某乙烯装置年度模拟试验发现 #1 ESD 架 Slot 4 的 DO 卡（老 3505E）某通道强制 1 后现场电磁阀不动作——量端子上无 24V。查是模块内驱动级开路（老化）。库房有 3805E-100（同 24V DC 版），断电拔出旧卡插入原槽、确认 50-pin 缆连 T&B 7400213 锁紧、上电 MOD OK 绿亮——TriStation 识别硬件一致不需重下逻辑，Force Test 各点验证现场电磁阀动作正常。老师傅说：”Tricon 好在输出有 Readback，坏之前就能预警，不像老继电器箱瞎了都不知道。”
