描述
产品详情

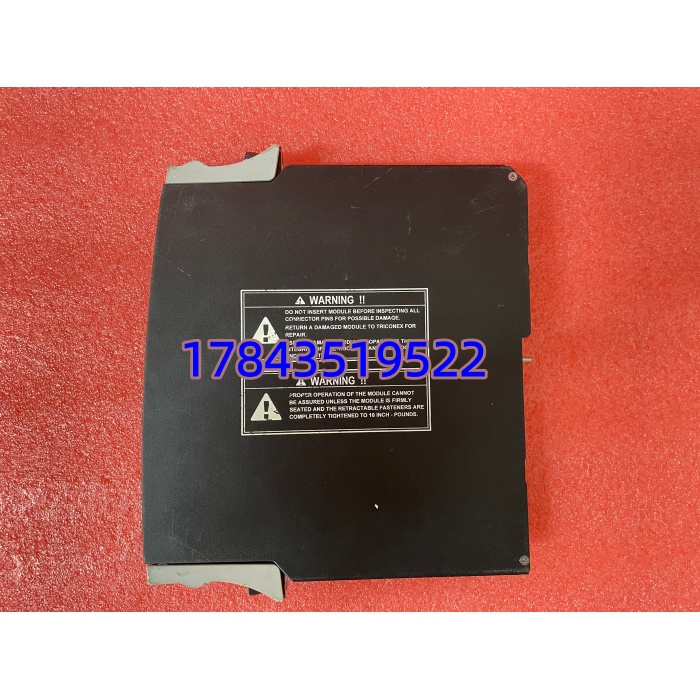

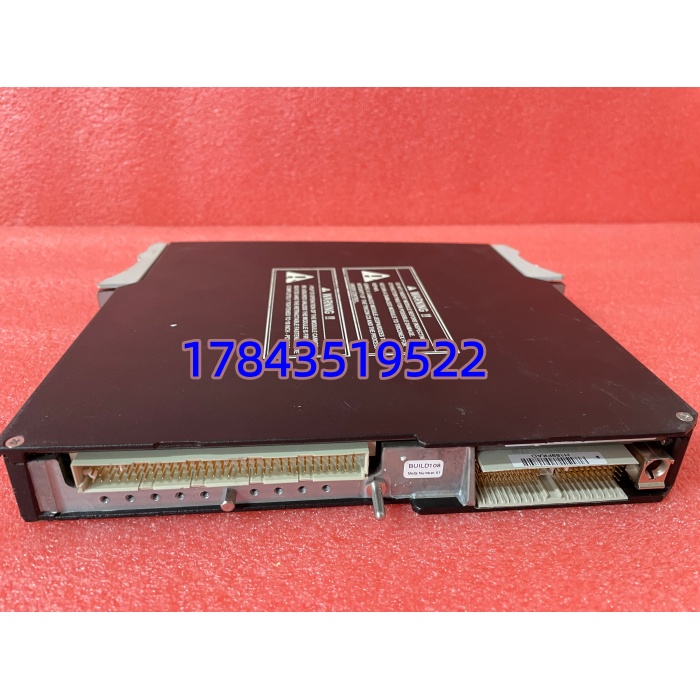

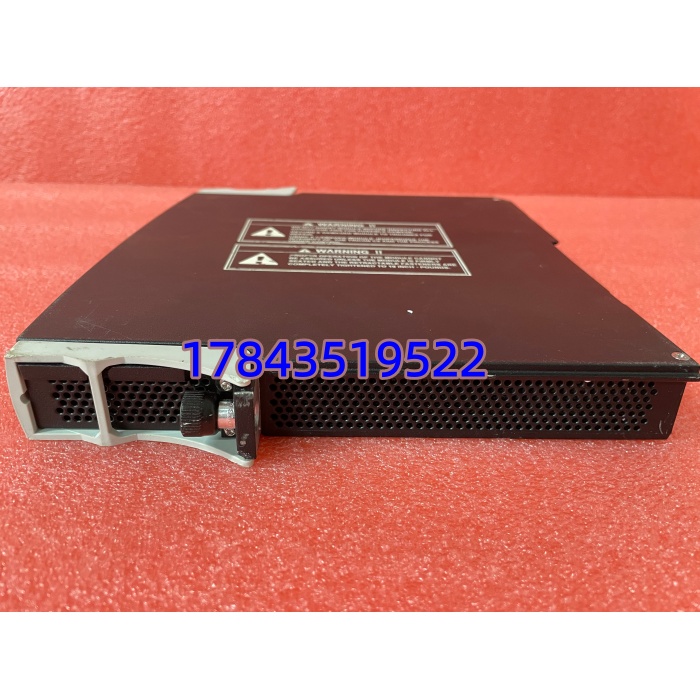

· 型号：3723X（Schneider Triconex P/N 4105-3723，AIH 高分辨版，兼容 2481 槽位）
· 品牌：Triconex（Schneider Electric）
· 系列：Tricon CX / Trident TMR Safety System — High-Resolution Analog Input (AI) Main Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | Triconex 3723X High-Resolution 8-Channel Analog Input Module for Tricon CX / Trident (P/N 4105-3723) |
| 制造商 | Triconex / Schneider Electric (原 Invensys) |
| 订货号 / 变体 | 4105-3723（3723X 为常用简称含 Rev 后缀 B/C/D 等；功能兼容 2481 槽位，早期 H-res 版标 3723 非 2481） |
| 适用系统 | Tricon CX (Model 3009/4351A/4352 主处理器机架)、Trident，编程软件 TriStation 1131 v9.x+/v10.x+ |
| 输入通道 | 8 路独立模拟输入（三模物理独立 A/D，内部 2oo3 表决），可按组设为 4–20mA / 0–20mA / 0–10V / ±10V |
| 分辨率 / 精度 | 16 bit A/D；典型精度 ±0.1% FS @25℃；线性ity ±0.05% FS（高分辨版优于标准早期 AI） |
| 输入阻抗 | 电流模式 ≈250Ω（内部 shunt 电阻）；电压模式 >1 MΩ |
| 报警/诊断 | 每通道 Hi / Lo / HiHi / LoLo 报警、Rate-of-Change、Sensor Break (＜3.6mA 检测)、Overrange 诊断 |
| 表决方式 | TMR：三通道独立采样→交叉比对→2oo3 中选或报警（1oo1 模式可关表决） |
| 配套端子块 | 须配 Tricon AI 端子块——740000x 系列（如 7400020 高密度螺钉块、7400011 弹簧块） |
| 通信接口 | CTE (Common TriBus Extension) 背板连主处理器，无外部总线口 |
| 诊断 LED | 前面板 PASS / FAIL / ACTIVE / 每通道 STATUS 多色 LED |
| 供电方式 | Tricon 机架背板 5 V DC（典型 <4W/模块） |
| 安装形式 | Tricon 主机架或扩展 I/O 机架标准模块槽位（与 DI/DO/PI 模块同物理槽位类型） |
| 工作温度 | 0℃ ～ +60℃（柜内），存储 -40℃ ～ +85℃，湿度 5–95% RH 无凝露 |
| 认证 | IEC 61508 SIL 3 / IEC 61511 / TÜV / UL / cUL / ATEX / IECEx |
| 生命周期 | Tricon CX 平台 Active-Mature；3723X/2481 可零星订交期 8–20 周受出口影响，老 Rev 转 NOS |
| 与 2481 关系 | 3723X（早期 H-res 版）与 2481 同槽位互换——Tricon 机架认可任一款，TriStation 按模块 ID 自动识别。新采购大多供 2481 或最新 Rev 3723X，功能兼容 |
产品介绍
（A 场景痛点切入）某海上平台火炬气流量计 4–20mA 进 Tricon 3723X AI 模块——运行第六年秋检做 AI 强制校准发现 Ch5 读值比手操器低 1.8%（仍在允差但趋势变差），查是端子块端子微松不是模块本身，顺手重压。但这引出一个现实：Tricon AI 模块（含 3723X/2481）若被浪涌打坏输入级整组 8 路 AI 丢数——SIS 按设计 fail-safe 或保持，但液位/压力/温度可视性丧失影响操作员决策。（现场经验：雷雨季前测 AI 端子块压线扭矩、柜内加装 AI 通道隔离栅，别把所有保护赌在模块本身。）模块 PASS LED 常绿不代表每通道完好——TriStation Diagnostic → Module Detail → Channel Status 才是真依据。
严格来说 3723X 与 2481 在 Tricon CX 机架可互换（同物理槽、背板定义相同），早期项目文档标”AIH 3723X”即指高分辨版 2481 前身——新备件买 2481（4105-2481）或最新 Rev 3723X 均可，Tricon 机架自动识别。必须配对应 7400xxx AI 端子块（模块无出线）。按 ABC 分 A 类关键件，建议按 Tricon 架内在用 AI 槽位数 N 备 N+1 跨架互备最低 1 件冷备。
应用场景与库存策略
ESD/F&G/HIPPS 系统里 Tricon 3723X/2481 采集现场安全相关模拟量（罐液位/压力/火气 4–20mA）——它故障整组 AI 点丢数，SIS 按 fail-safe 或保持（依 SIF），操作员失去关键过程可视。原厂交期波动、出口许可偶延误，紧急调不到是新项目典型痛点。
- 炼化/海上平台 ESD 系统（Tricon CX 架含 AI 槽采集液位/压力/火气）—每 AI 槽 1 块 3723X/2481 → 非它不可因 Tricon 专有 CTE 背板定义，通信模块(3503E)/主处理器(4351A)不替代 → 建议按 Tricon 架内在用 AI 槽位数 N，备 N+1 件冷备（最低 1 件密封存），跨同代 Tricon 机架可共用。
- 冗余 I/O 配置（主架+扩展架各配 AI）—按实际扩展架内 AI 模块数 N 备 N+1。
- 老线延寿（早期标 AIH 3723X 文档）—新备件买 2481(4105-2481) 最新 Rev 或 3723X 高 Rev 均兼容插老机架（TriStation 需≥项目最低版）——老装置延寿只买 Tricon CX 兼容 AI 主模块（2481/3723X），勿买 DI/DO 模块误插。
- 防呆：3723X 必须配 Tricon AI 端子块（7400xxx 系列），模块本身无出线——收货核对柜内已有对应端子块版本（7400020 等）；确认槽位是 AI 预留位（非通信/处理器槽）。
真实案例：北方某炼厂重整装置 Tricon CX 主架+扩展共 2 块 AI（2481 标，老文档曾写 AIH 3723 兼容），运行第八年遭附近雷击感应过压打坏一块 AI Ch0–Ch3 输入级（现场无隔离栅直连老变送器），TriStation 报”Channel Failed – Module Degraded”。平台无备件原厂询交期 12 周，最后从公司另一套停用 Tricon 拆 2481 顶替（3723X 与 2481 互换确认过）。事后按建议：a) 全厂 Tricon 按 AI 槽位 2 块备 1 件 NOS（最低每装置 1 件）密封存 b) 评估现场加外置 AI 隔离栅 c) 建立 Tricon 老件 Last-time-buy 预警——再晚半年 NOS 也难找。万美金级模块挡的是 SIS 模拟量全丢影响安全可视。
