产品详情

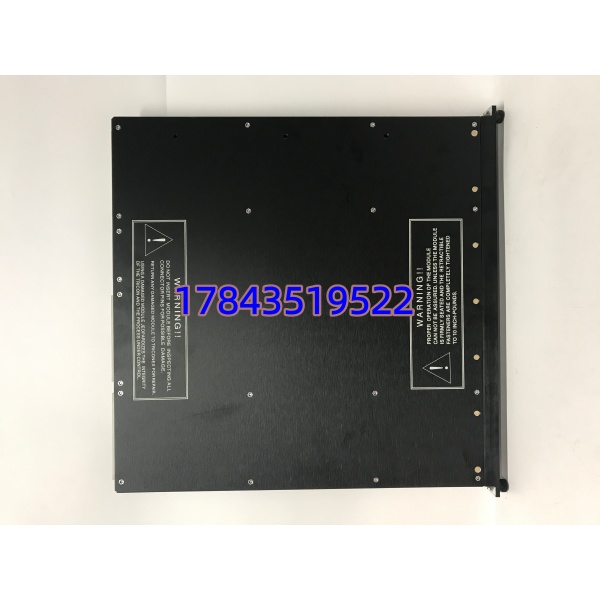

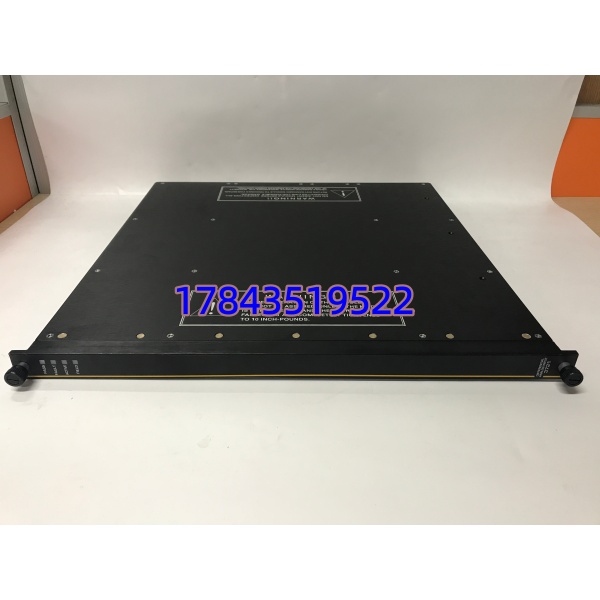

· 型号：3721（Part No. 7400209-010 / 9662-610 等）
· 品牌：TRICONEX（Schneider Electric）
· 系列：Tricon TMR Safety System（兼容 v9.0+ 及以上，含 Tricon CX）
规格参数
- 模块类型：TMR 三重化模拟量输入模块（Analog Input, AI）
- 输入通道：32 通道，差分(Differential) DC 耦合
- 输入信号范围：0～5 V DC 或 -5～+5 V DC（软件组态切换）；0～20 mA 可用外部 250 Ω 分流电阻实现（4–20 mA 典型）
- 分辨率：12 bit / 14 bit 可编程（依固件版本）
- 精度：≤ ±0.15 % FSR（0～60℃，典型值）
- 输入更新率：10 ms
- 输入阻抗：典型 ≥10 MΩ（DC），断电电阻典型 140 kΩ
- 通道间隔离电阻：典型 420 kΩ，通道组与系统背板隔离
- 共模抑制比(CMRR)：≥ -85 dB（DC～100 Hz）
- 过压保护：连续耐受 150 V DC / 115 V AC
- 安全认证：IEC 61508SIL 3，IEC 61511，TÜV 认证
- 指示灯：PASS / FAULT / ACTIVE / FIELD（各通道或模块级，依版本）
- 热插拔：支持（需在正常运行机架中，遵循 TriStation 安全操作步骤）
- 供电：由 Tricon 机架背板提供（+5 V、±12 V/±15 V，依机架代次）
- 工作温度：0～+60℃（部分宽温资料标 -20～+70℃，以实物铭牌为准）
- 存储温度：-40～+85℃
- 湿度：5%～95% RH，无冷凝
- 安装：标准 Tricon 主机架/I/O 扩展机架插槽，配对应端子块(Terminal Block)或 ETP
- 编程/组态软件：TriStation 1131（通过 I/O 定义配置量程与滤波）
产品介绍
3721 是 Tricon TMR 安全系统里最典型的模拟量输入卡，专门用来把现场变送器送来的电压/电流信号做三路独立 A/D 转换，再交给三个主处理器(R/S/T)做 2oo3 中值表决。跟普通单通道 AI 卡不同，它靠三路硬件隔离采样来吃掉单点漂移或通道故障——一路坏了系统照跑，不会因此误跳车，也不会漏掉真实危险信号。
工程上它主要用在 ESD（紧急停车）、F&G（火气）、BMS（燃烧管理）这些 SIL 3 回路里采压力/温度/液位/流量。坦白讲它没什么花哨功能，胜在差分输入抗共模干扰（变频器旁边很关键）、诊断到位、热插拔不断机。有一点要注意：3721 是 AI 模块，不能和 DI 卡 3720 或 DO 卡 3604E/3503E 混用，插槽定义和端子排也不同，插错直接报警。
应用场景与行业案例
我现场处理过一次：催化裂化装置 Tricon 系统报”AI Channel X Drift”，查下来 3721 某一子通道 A/D 偏移超差——模块 PASS 灯还亮着，系统没宕机，靠的就是 TMR 表决把它屏蔽掉了。但这种状态就是明确预警：该备块件准备换了。
典型场景：
- 炼化/乙烯 — ESD 回路采集反应器温度、分离器压力变送器 4–20 mA 信号，SIL 3 表决防误动。
- LNG/海上平台 — F&G 系统关联气体探测器模拟量输出，差分输入抗长距离电缆共模干扰。
- 自备电厂/大型锅炉 — BMS 采集炉膛压力、风箱差压，参与燃烧安全联锁。
- 化工聚合物 — 聚合釜温度/料位 AI 进 Tricon 做高限值跳车(SIF)。
真实案例：
沿海某 LNG 接收站，夜班 DCS 弹出”Tricon AI Module Fault — Ch XX Degraded”。到现场看 3721 的 FAULT LED 慢闪、PASS 常绿，TriStation 诊断显示 Slot 3 子通道 C 超出校准容差。系统仍在 Run（2oo3 完好），但已降为降级模式。翻库房找到一块测试过的 3721（同 HW Rev），确认机架支持热插拔→先记录槽位号→松锁紧杆→拔出旧卡→插入新卡→锁紧→TriStation 确认 Online 无告警，全程未停 SIS 扫描。事后量旧卡发现某路基准电压漂移 30 mV——这种渐进性劣化普通单 AI 卡直接给你假数据，TMR 至少给你机会从容换件。
