描述
产品详情
· 型号：3721
· 品牌：TRICONEX（英维思，现属施耐德电气）
· 系列：Tricon v9/v10 SIS系统
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品类别 | TMR模拟量输入模块 | 黄色面板标识 |
| 通道配置 | 32个差分输入通道 | 直流（DC）耦合 |
| 输入量程 | 0~5V DC 或 -5~+5V DC | 软件可选，外接250Ω电阻支持4-20mA |
| 分辨率与精度 | 12/14位可编程 | 0~60℃下误差 ≤±0.15% FSR |
| 输入更新率 | 10ms | 全通道同步高速采集 |
| 隔离与保护 | 通道间及组间全隔离 | 连续耐受150V DC/115V AC浪涌，共模抑制比-85dB |
| 工作环境 | -40℃ 至 +70°C | 宽温工业环境设计 |
| 维护特性 | 支持在线热插拔 | 更换不中断系统运行 |
产品介绍

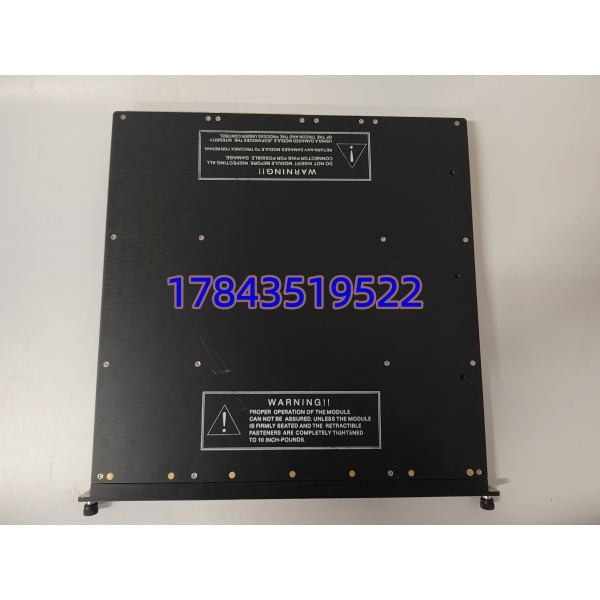

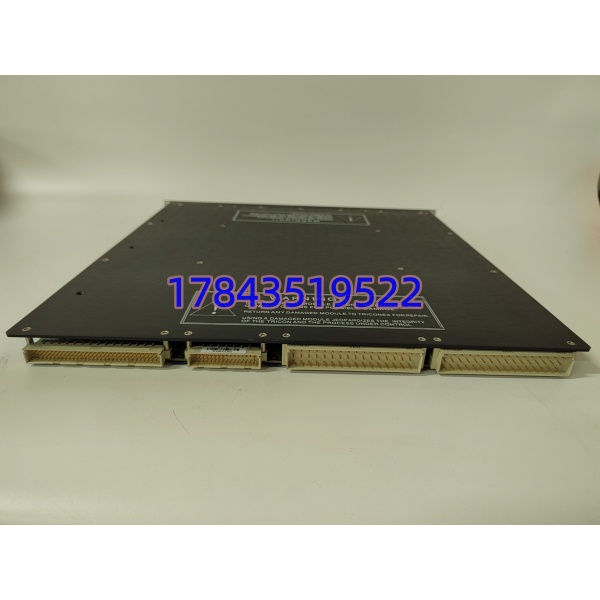

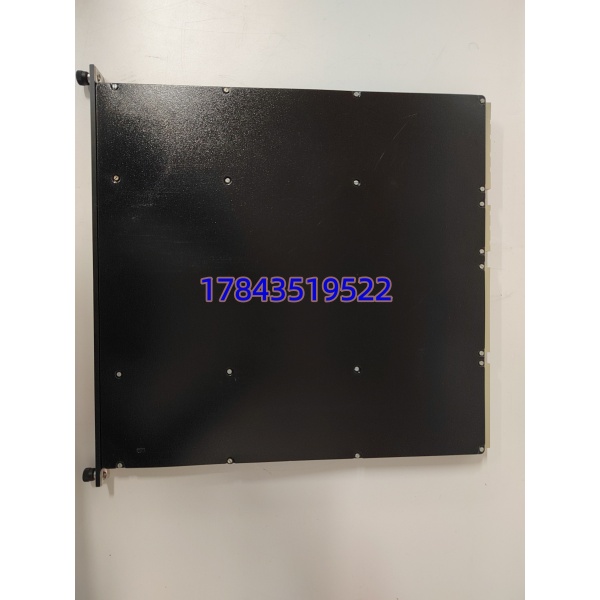

TRICONEX 3721是Tricon安全仪表系统（SIS）中的高密度模拟量输入模块。它采用TMR架构，内部三路独立电路并行采集同一信号并进行表决，彻底消除单点故障。
相比普通PLC的AI模块，其具备极强的抗干扰能力。差分输入与高共模抑制比能滤除工业现场的电磁噪声，确保在变频器或大功率设备附近也能获取稳定的过程数据。
应用场景与行业案例
痛点切入：在炼油厂催化裂化装置中，反应器压力的微小误读都可能导致灾难性后果。如果普通AI模块受强电干扰发生漂移，控制系统可能拒动引发爆炸，或因误动作导致全线停工，每天损失高达数百万。
典型场景：
- 石油炼化紧急停车系统（ESD）：实时采集管道和反应器的压力与温度，在危险工况下触发联锁停车。
- 电力行业汽轮机保护：监测大型机组的转速与振动信号，超速时迅速关闭主汽门，防止飞车事故。
- 化工与长输管线：监控有毒可燃气体浓度及沿线阀室状态，泄漏时迅速切断截断阀。
真实案例：某大型炼化厂的加氢裂化装置处于满负荷生产状态。一次强雷雨天气中，机柜间的一块TRICONEX 3721模块遭遇浪涌冲击，导致其中一个采集通道损坏并报警。由于该模块支持热插拔且具备冗余架构，仪表工程师在未停机的情况下直接拔出故障件并插入新备件。系统在几秒钟内完成自动同步与诊断，报警消除且未触发任何联锁停车，避免了全厂大停工的经济损失。
