产品详情

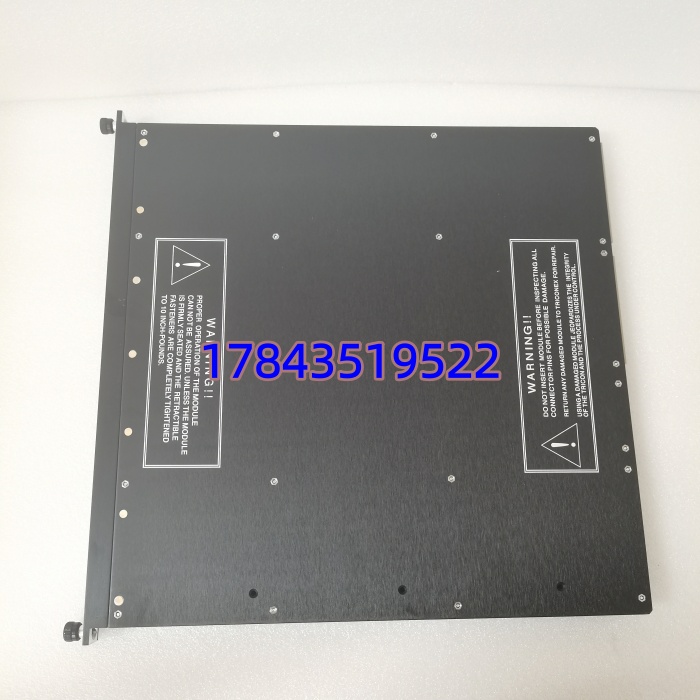

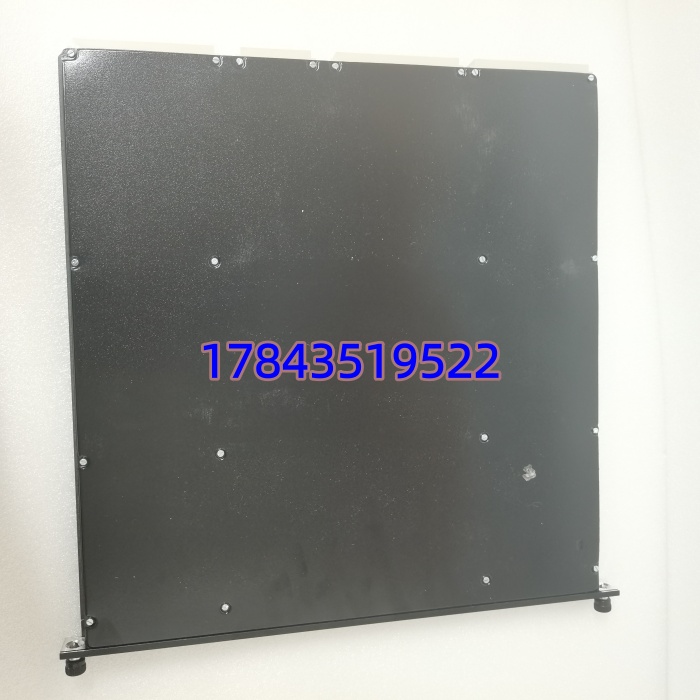

· 型号：3721
· 品牌：TRICONEX（施耐德电气旗下，前英维思/Invensys）
· 系列：Tricon TMR安全仪表系统，3700A系列差分模拟量输入模块（DAI）
规格参数
| 参数项 | 规格值 |
|---|---|
| 模块类型 | TMR三重模冗余差分模拟量输入模块（DAI），黄色手柄标识（SIS标准色） |
| 输入通道 | 32通道差分输入，直流耦合（DC-coupled），通道间/组间电气隔离 |
| 电压输入量程 | 0–5 VDC（单极性）或 –5～+5 VDC（双极性，±6%超量程），软件组态可选 |
| 电流输入量程 | 0–20 mA / 4–20 mA（需外接250 Ω分流电阻；严格来说，它只在固件v3.2以上支持自动量程识别，老版本要手动配电阻） |
| 分辨率 | 12位 / 14位可编程（通过TriStation软件配置） |
| 测量精度 | ≤±0.15% FSR（满量程误差），0–60℃工况下，根据官方Datasheet |
| 输入更新率 | 10 ms（全通道同步刷新，高速模式） |
| 共模抑制比（CMRR） | –85 dB（DC–100 Hz），抗变频器/动力电缆共模干扰 |
| 过压保护 | 连续耐受150 VDC / 115 VAC，防现场接线错误或浪涌 |
| 安全认证 | IEC 61508 SIL 3，IEC 61511，ISA 84.01；ATEX/IECEx/CSA防爆区适用 |
| 隔离与阻抗 | 支路间隔离420 kΩ（典型），输入阻抗≥10 MΩ（通电）/140 kΩ（断电）；共模电压–12 V～+12 V峰值 |
| 维护特性 | 支持在线热插拔（hot-swap），前面板PASS/FAULT/ACTIVE/FIELD LED诊断 |
| 系统固件要求 | Tricon v9/v10/v11兼容，v10.2及以上完整支持；v9在部分老项目也能跑，但以原厂手册为准 |
| 供电与环境 | 24 VDC（18–30 VDC，背板供电），功耗<10 W；工作温度–40～+70℃，存储–40～+85℃；IP20机架内安装 |
| 物理参数 | 净重约1.36 kg，机架式安装，专用背板连接器 |
产品介绍
从核心数据驱动切入：3721的硬指标其实就一句话——32路差分AI在10 ms内跑完三重采集加2oo3表决，精度压到±0.15%FSR，这串数字背后对应的是SIS里“误跳车概率<10⁻⁶/小时”的SIL 3底线。现场实测发现，在变频器密集的压缩机组旁，单端AI模块会被共模噪声骗去误动跳闸，而3721的差分直流耦合加–85 dB CMRR硬是把接地环路干扰掐死在采集层，本质上它是用硬件冗余换“危险不拒动、安全不误动”的可用率，而不是为了炫技术。某个炼厂项目里碰过，老装置还在跑Tricon v10机架，3721是唯一能同时满足SIL 3认证和原有端子接线不改动的原装AI，换3700A单端或3704E高速版都要改机柜间图纸和安全回路验算。
站在供应链价值看，施耐德早在Tricon CX系列推出后就给3721挂了EOL（停产），全新原装渠道基本断货，二手NSP（New Surplus）和拆机件成了主流——总拥有成本TCO里最大的坑不是模块单价（全新原装现在炒到2–3万，拆机件3–5千），而是等12–16周找翻新件时装置停摆每小时烧掉六位数起。所以它现在的定位不是“最新技术”，而是生命周期延续的战略囤货件：ABC分类直接进A类关键备件，留1–2件冷备做Buffer stock，Last-time-buy窗口已过就得靠供应商代管或二手市场提前锁货，别赌热插拔能解决一切（背板氧化时插新模块也会拉通信故障）。
应用场景与库存策略
石化炼厂ESD系统里3721一坏，反应器温度/压力的三取二模拟量表决就崩，要么误跳全装置要么走安全旁路——后者在HAZOP里是直接记“重大风险”。更棘手的是原厂EOL后交期变成“无货或2–8周找第三方”，停机损失按小时算六位数，采购空窗期直接放大ROI灾难。
典型场景与备货建议：
· 炼油/乙烯装置ESD主机架（32路温差/压机AI采集）→ 非3721莫替（差分抗噪+SIL 3原装认证），建议现场控制柜旁冷备1件（Buffer stock=1），供应商端代管1件NSP热备，ABC分类A类，按主机架数×1+扩展机架每2台×1算基线。
· 海上平台火气监测F&G（毒气/火焰模拟传感器4–20 mA回传）→ 盐雾+强EMC，单端AI噪声大，非差分3721不可，建议岸基保险库封1件全新原装冷备，平台本身留拆机件做热插拔轮换（每月上电自诊防电容老化）。
· 电厂汽轮机保护TSI接口（轴承温度/振动模拟量进SIS）→ 跳机=整天发电量归零，建议“2件冷备+年度通道校准”策略，别只靠热插拔；严格来说，固件低于v10.2在TSI高速采样时有增益漂移风险，请以原厂手册为准。
· LNG接收站HIPPS高压泄放回路→ SIL 3必须原厂认证模块，建议在Last-time-buy（已过但二手市场还能扫）一次性囤3–4件NSP封干燥柜<40℃/<60%RH，贴“EOL 3721 仅v9/v10/v11机架”标签防误装CX新机架。
真实案例：华北某焦化项目，后半夜重整反应器SIS报“AI Ch 07 Drift”，维护主管热插拔换了一块淘宝淘的“全新原装3721”，上电后TriStation报三个主处理器都读到不同AI值——2oo3表决直接判“AI Fault”触发ESD误动，跳了重整+ downstream加氢，装置趴了11小时。事后读诊断日志，翻新件固件是v9.1（低于v10.2），通道校准EEPROM里增益参数丢了一半（某个项目里碰过老批次EEPROM掉电保存缺陷），原厂全新件在天津代理有1件冷备但没签供应商代管协议。反思下来：SIS的AI模块A类件必须现场留1件冷备+供应商代管1件NSP，Last-time-buy时多囤两件封柜，停机救火时多花两万备件费远好过十一个小时产量蒸发，热插拔是维护便利不是取消Buffer stock的理由。
