产品详情

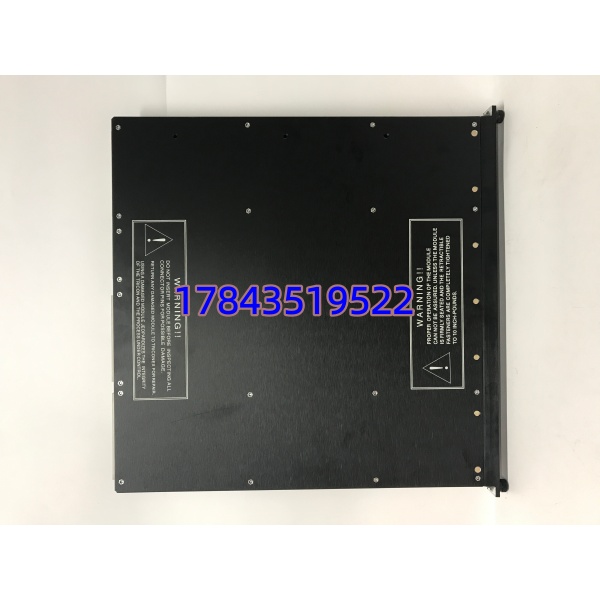

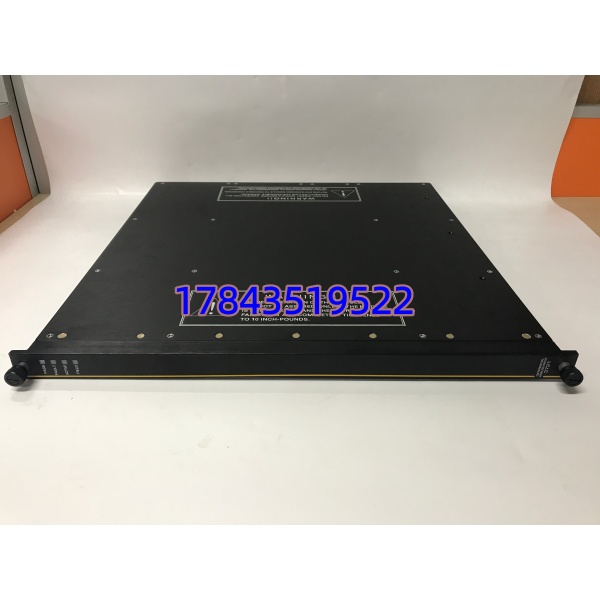

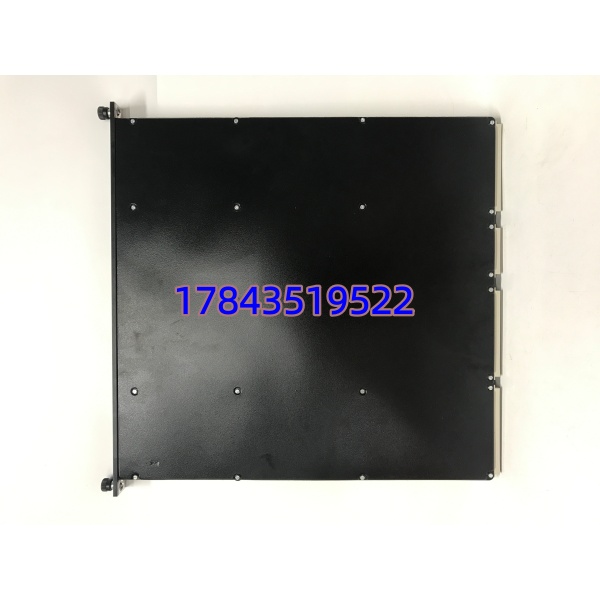

· 型号：3721（Triconex TMR AI Module，市场等效标识 3503E / 3805E 为同功能代次区别——3721 外标最常见）
· 品牌：Triconex（Schneider Electric — Industrial Automation）
· 系列：Tricon SIS — TMR I/O Module (Analog Input)
规格参数
| 项目 | 说明 |
|---|---|
| Triconex 型号 | 3721（外标），功能对应 3503E (16-ch 4–20mA TMR AI) 早期或 3805E HART 版依 Rev |
| 模块类型 | TMR Analog Input — 每个物理通道有三路独立 A/D（A/B/C 三分支各采一次） |
| 输入信号 | 软件组态：4–20mA（默认，两线制变送器供电需外部 24VDC 回路电源）、0–20mA、0–10V（需不同端子配线） |
| 通道数 | 16 路（可部分用，未用通道软件 Disable） |
| 输入阻抗 | 电流模式 ≈250Ω（回路 shunt 电阻） |
| A/D 分辨率 | 16-bit（65536 counts full scale） |
| 精度 | ±0.1% of Full Scale（典型 @25℃，温漂 <100ppm/℃） |
| 表决机制 | 三分支值 A/B/C → 主处理器取中位数（median select）；任一支路偏差 >可编程 Limits 报 Diff Fault 但仍用其余两值表决（2oo3 可用） |
| 开路检测 | <3.6mA 或 <可编程下限报 Sensor Break（SB） |
| 更新时间 | 典型 50ms 或 可组态快/慢扫描（依 Tricon MP 主处理器设置） |
| HART 支持 | 部分 Rev（3805E / late 3721 HART 版）支持 HART 5/6/7 数字透传需 AMS 或 Tricon OPC — 模拟 4–20mA 采集不受影响 |
| 状态指示 | MOD OK（模块健康）、PASS（表决通过）、FAULT（模块故障）、各分支 A/B/C Health LED、CHx Alarm LED（依版本） |
| 供电 | 由 Tricon 机架背板供 ±12V / 5V（典型 <5W） |
| 安装 | Tricon Main Chassis Slot 4～N 或 Expansion Chassis；支持在线热插拔更换 |
| 兼容主机 | Tricon MP 3008/3009 (V8/V9/V10 firmware)，部分老 V7 需核对 firmware matrix |
| 工作温度 | 0℃ ～ +60℃（控制柜内），存储 -40～+85℃ |
| 湿度 | 5%～95% RH 非冷凝 |
| 尺寸 | 标准 Tricon 单槽模块（约 30mm 宽 × 机架高） |
| 重量 | ≈0.7 kg |
| 认证 | IEC 61508 SIL 3、IEC 61511、FM、CSA、CE、ATEX/IECEx Zone 2（依版本） |
| 配套端子 | 现场接线通常经 Tricon Termination Panel（例 8110 或 8350 系列端子板）— AI 信号进 TB 再经 50-pin 扁平缆到 3721 |
产品介绍
（采用维护者视角切入）
Tricon 3721 是安全系统里”眼睛”——把现场压力/液位/流量变送器 4–20mA 三重化采进来做表决，正常跑十年不坏。我现场遇过两类故障：一是端子板 TB 氧化（不在 3721 本身）致某分支漂移超差报 Diff Fault；二是极少见 EEPROM 或 A/D 基准漂移需换模块。它不参与跳闸逻辑直接运算（主 MP 做），拔掉该模块 SIF 回路变量变 Last Good / Bad Quality ——若你的 SIF 设计为”信号丢失→Trip”则会引发停机（依 SRS 文件而定）。
库存建议：属 A 类 SIS I/O——Tricon 通常按 TMR 三机架配置 I/O 分散，建议按每 AI 类型机架备 1 件冷备（同 Rev），归入 SIS 关键备件清单年审。注意 3721 与 3805E（HART 版）通常可互换但 HART 功能有无差异——买前确认原柜是否有 HART AMS 需求。主处理器(MP 3009 等) 与 I/O 模块固件须兼容（V9 MP ↔ V9 I/O 通常 OK，跨大代次要查 Compatibility Matrix）。
应用场景与库存策略
痛点切入：
炼厂 FCC 装置 SIS 采反应器压力（3× 3721 AI 点），运行第 12 年 #2 机架 3721 偶报 “Diff A-B >Limit” 后稳定——清端子氧化暂好但频次增加→判某分支 A/D 微漂。B/C 机架冗余接管但无冷备，等件 10 工作日影响待命。大修按建议购同 Rev 拆机测试件做冷备，停机窗口断电更换（记录槽位！），上电 MOD OK → PASS 灯亮 → Diff Fault 消失。
典型场景与备货建议：
- 石化/炼油/化工 Tricon SIS（SIL 2/3 回路）——每含 AI 的 Tricon 机架 备 1 件 3721(3503E/3805E 同 Rev) 冷备，归入 SIS A 类关键备件（年审 + 功能测试记录）。
- 多套同代 Tricon 系统——建共享池 N 机架×0.3 取整最低 1 件，要求供应商确认与现 MP 固件兼容。
- 仅 DI/DO 机架无 AI——不需备此件。
- 已计划 Tricon→EcoStruxure Tricon CX 迁移——旧柜保留期内仍维持备件；新 CX 用不同 I/O 模块不兼容。
真实案例：
沿海某 LNG 接收站 Tricon SIS V9.6 主架 #1 含 2 块 3721 AI（采罐区压力/温度），运行第 14 年 A 架 3721 上电 MOD OK 但 PASS 灯灭报 “Module Memory Check Fail”→交叉对调槽位故障随卡走确认模块坏。B 架正常跑 SIF 但无热备冗余（单 TMR 主架配置）→等拆机件 5 工作日紧张待料。大修按建议购同 Rev NOS 件，断电更换→PASS 亮→AI 值正常→SIF 全功能恢复。安全工程师说”Tricon I/O 以为不坏——其实现场端子氧化常见、模块偶发 EEPROM 位翻转也要备”。
