产品详情

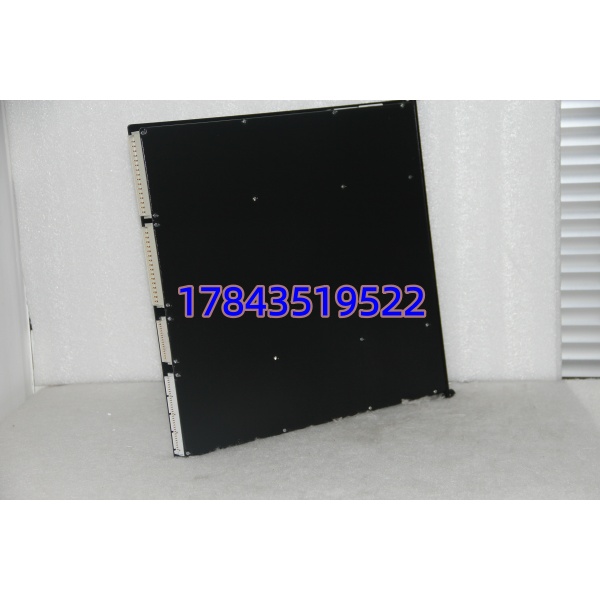

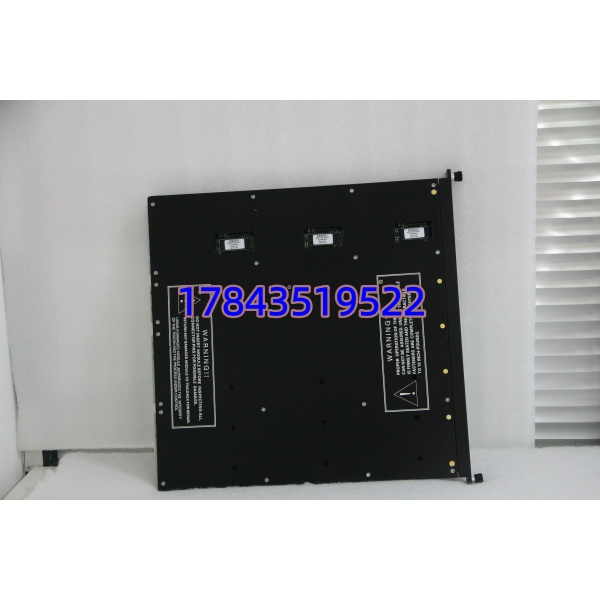

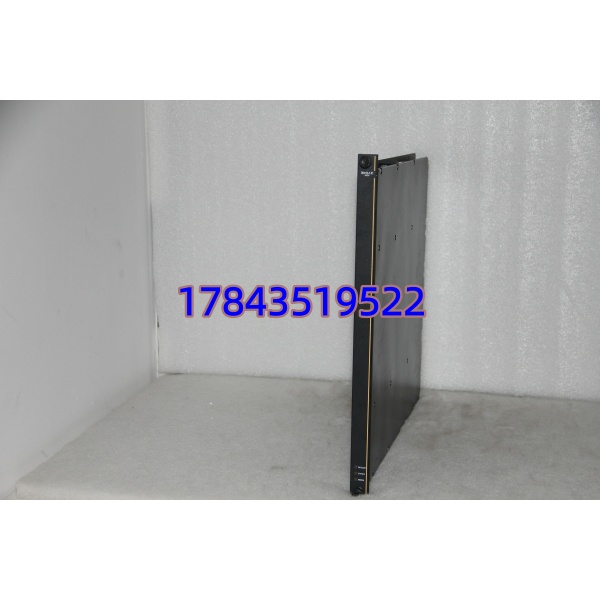

· 型号：3704E
· 品牌：Triconex（Schneider Electric / 原 Invensys）
· 系列：Tricon TMR Safety System — HDAI (High Density Analog Input)
规格参数
- 输入通道数：64 点（公共端/单端，commoned）
- 输入信号类型：0～5 VDC 或 0～10 VDC（通过 TriStation 软件配置）；0～20 mA 需外接 250Ω（5V档）或 500Ω（10V档）分流电阻
- 分辨率：12 bit
- 精度：＜±0.25% FSR（0℃～60℃，需核对具体批次手册）
- 输入更新速率：75 ms（全通道扫描）
- 输入阻抗：最小 30 MΩ（DC 上电）；断电时典型 30 kΩ
- 通道间隔离：典型 200 kΩ（非 galvanic 隔离，属 DC 耦合公共端结构）
- 正常模式抑制：-1 dB@8Hz、-12 dB@60Hz、-18 dB@120Hz
- 过量程保护：150 VDC 或 115 VAC 连续，不会因现场瞬态浪涌直接烧毁
- 诊断指示：PASS（绿）、FAULT（红）、ACTIVE（黄）LED
- 架构：TMR — 三路独立 A/D 通道 + 2oo3 表决
- 工作温度：0℃～+60℃（存储 -40℃～+85℃）
- 背板电源：由 Tricon 主机架 Main Power 供给（典型 5V/24V 经背板总线，模块本身不外接电源）
- 配套底座/端子：需配对应 Tricon ETP（External Termination Panel）或 ribbon cable 端子组件
产品介绍
3704E 是 Triconex Tricon 安全仪表系统里的高密度模拟量输入模块，专用于 ESD/紧急停车系统中采集压力变送器、差压、温度（经温度变送器转为 4–20mA/1–5V）等过程变量。与 3700A/3703E 不同，3704E 是 64 点公共端（非差分隔离），适合信号量大但现场隔离已由安全栅完成的场合，单槽省出大量机架空间。
坦白讲，这块卡最大的工程价值不是”精度多高”，而是 TMR 架构下三路并行采样 + 中值表决——单通道漂移或开路不会被系统判为跳车，误动作率低。比 3703E（隔离型 16/32 点）便宜也省槽位，但注意它不支持通道间 galvanic 隔离，前端必须配隔离式安全栅或变送器，否则共模干扰会串进来。
应用场景与行业案例
我在现场碰到过炼化装置因 AI 卡单通道漂移导致 ESD 误动全装置停工——换成 TMR 架构的 3704E 后这类幽灵跳车基本消失。它的过压保护和自诊断让维护人员敢在运行期间做槽位状态确认而不必提心吊胆。
典型场景：
- 炼油/乙烯 ESD 系统 — 采集数十个压力/流量变送器信号进 SIS，TMR 表决防误跳车，非它不可因为 SIL3 认证要求。
- 海上平台火气+ESD 联动 — 高密度 64 点单槽节省宝贵的 Ex d 机柜空间，现场安全栅已隔离故用公共端无问题。
- 煤化工气化炉压力监测 — 高温高湿环境，150V 过压保护扛得住现场接线碰 24V/110V 误操作。
- 电厂汽机跳闸系统辅助测点 — 老 Tricon v9/v10 机架向后兼容，直接插进去跑。
真实案例：南方某芳烃装置，原用早期 3700A 单通道 AI，一年两次因单点漂移引发 ESD 误跳车，每次损失七位数。大修时把关键测点所在的 FTA 改配到 3704E（64 点高密度槽位），TriStation 重配点类型。投运后经历一次现场变送器接线松动——3704E 报单通道 fault 但不触发跳车，中控看到 DIAG 提示安排次日整改。老师傅说：”早知道这卡能扛单通道故障，前两年白挨多少骂。”
常见问题解答 (FAQ)
Q1：3704E 支持热插拔吗？
支持在线拔出/插入，但严格按规程——先确认 Tricon 处于 Triple 或 Hot Spare 冗余配置且有正常主/从扫描，拔前看 Fault LED 不闪红。插拔瞬间可能有短暂 DIAG 报警，属正常。不建议在装置开车或联锁测试期间操作，怕手抖碰歪针脚。
Q2：3704E 和 3703E 能互换吗？
物理插槽兼容，但电气特性不同。3703E 是隔离型差分输入（点数少），3704E 是公共端 DC 耦合 64 点。不能直接改型号就跑——必须改 TriStation 的 Module Definition 和端子接线（3704E 需外部隔离安全栅，3703E 可接非隔离源）。混用会导致读数漂移或通道间串扰。
Q3：Foxboro I/A Series FBM 能用这个吗？
不能。3704E 是 Triconex Tricon SIS 机架专用，不插 Foxboro I/A 的 FBM 底座。别被部分贸易商写的”Foxboro 备件”误导，确认你的系统是 Tricon（通常有 811x/812x 主机架），不是 I/A DCS。
Q4：停产了，坏了没新件怎么办？
3704E 已 EOL，市面流通多为测试合格的二手/翻新件。应急替代思路：若点数允许可用 3703E（隔离型，需改接线和端子排）或在冗余 Tricon 架中用两块 3700A 分担。长远建议评估升级到 Trident 平台的对应 AI 模块，但需整体校核底座兼容性。
Q5：怎么鉴别翻新件是否靠谱？买的时候看什么？
重点查三点：① 外壳激光印序列号清晰无打磨重印；② 金手指无发黑氧化；③ 上 Tricon 机架后 PASS 常亮、无 FAULT，TriStation 读回所有 64 点诊断 OK。要求卖家提供上机架通断测试视频和校准记录，没有就别碰。
Q6：SIL 等级是多少？系统级还是模块级？
模块本身参与构成系统级 IEC 61508SIL 3（Tricon TMR 架构下）。单独一块 3704E 不独立认证 SIL，必须配合 Tricon 三重主处理器、正确 wiring 和 proof test interval 才达成 SIL3 要求——这个在 SRS（安全需求规格书）里要写清楚。
