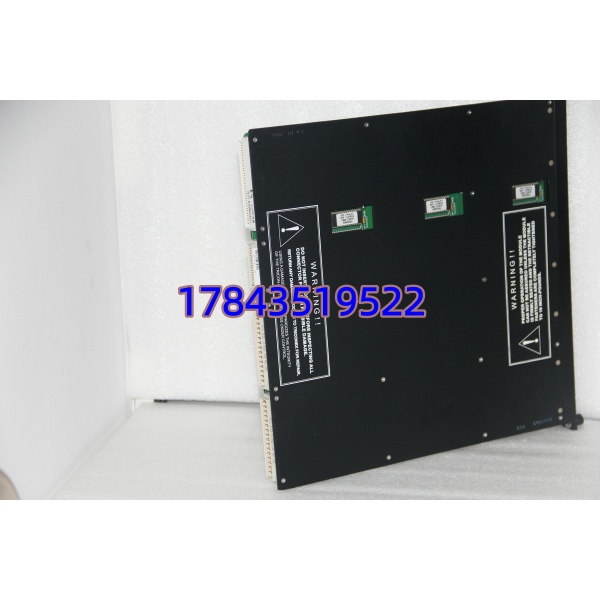

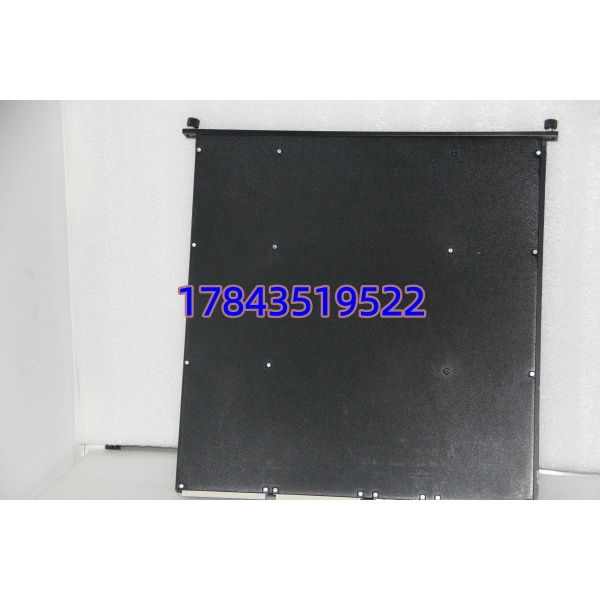

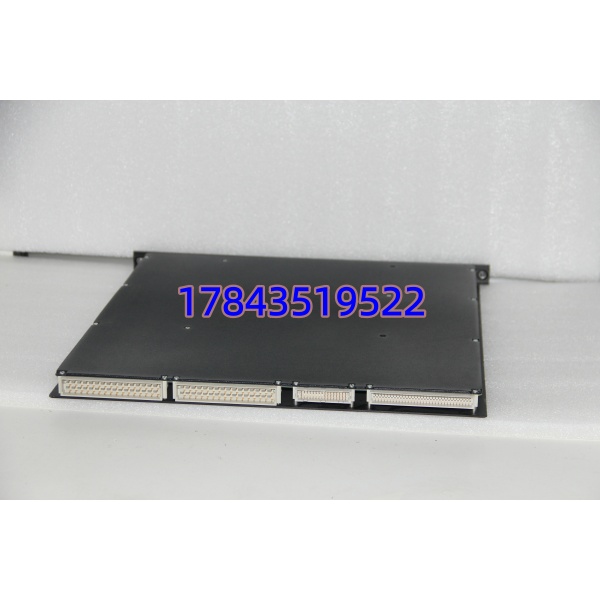

TRICONEX 3700A | 模拟量输入模块

描述

产品详情

· 型号：TRICONEX 3700A

· 品牌：TRICONEX（Honeywell Process Solutions 旗下）

· 系列：Tricon Safety Instrumented System (SIS) I/O Module — 兼容 Tricon Gen 9/10/11 机架

规格参数

• 产品型号：3700A
• 模块类型：TMR 模拟量输入模块（Analog Input, AI）
• 输入通道数：32点，差分输入（Differential）
• 支持输入信号：0–5 VDC、±5 VDC、4–20 mA（通过端子板配置，部分版本支持TC/RTD需核对跳线）
• 分辨率：16 bit
• 测量精度：±0.1% of Full Scale（0℃～60℃，典型值）
• 输入更新速率：≈ 55 ms（每扫描周期）
• 数字滤波：内置硬件数字滤波，CMR >80 dB @ 50/60 Hz
• 安全认证：IEC 61508SIL 3，FM Class I Div 2，ATEX（视具体版本）
• 工作温度：0℃～+60℃（部分资料标-20～+60℃，以原厂手册为准）
• 供电：由 Tricon 机架背板提供 +5V/+24V，典型功耗 < 5W
• 安装方式：插入 Tricon I/O Slot，带导轨锁紧，前面板有 Status LED（PASS/FAULT/ACTIVE）
• 热插拔：支持在线更换（需在TriStation中确认模块处于Fault/Bypass状态再拔出）
• 配套端子板：Triconex 标准 Analog Input Field Termination Assembly (FTA)，如 3700/3800 系列 FTA

产品介绍

Triconex 3700A 是 Tricon 安全仪表系统里的标准32通道差分模拟量输入模块，专用于 ESD/PSD/F&G 等 SIL 3 等级安全回路中采集压力、温度、液位、流量等 4–20mA 或 0–5V 过程变量。它和三重化主处理器配合，三路通道分别独立采集同一现场信号，通过硬件表决剔除故障读数——这是 Tricon 区别于普通 DCS I/O 的核心地方。

坦白讲，3700A 没什么花哨功能，它就是要在炼化、海上平台这种不允许误动也不允许拒动的场合，老老实实把模拟量信号送进表决逻辑。相比普通 PLC 模拟量卡，它的自诊断覆盖率和通道隔离度高得多，单通道失效不会造成系统跳闸或测量丢失。停产多年，现在主要靠二手测试良品或翻新件做 MRO 备件。

应用场景与行业案例

现场最怕的是 ESD 系统因模拟量卡漂移或单通道故障误触发装置全线停车，或者更糟——联锁该动作时因卡件失效没检测到越限。3700A 的 TMR 架构就是冲着这两点去的：一路坏了自动旁路，系统照跑，你在 DCS 上看到报警再去换就行。

典型场景：

• 炼油/乙烯 — ESD 急停系统采集反应器压力/温度 4–20mA，SIL 3 要求必须 TMR AI，普通单通道卡过不了 SIL 验算。
• 海上钻井平台 — 火气系统(F&G) 探测器模拟量回传，要求高抗干扰+在线可维护，3700A 支持热插拔更换。
• 化工化肥 — 转化炉管壁温度 RTD/TC 经由 3700A 进 Tricon，参与高温联锁保护。
• 电厂 — 汽机保护系统(TSI 模拟量) 接入 Tricon SIS，需高共模抑制和自诊断。

真实案例：

去年帮华北某炼厂处理过一次半夜三点跳车。ESD 报 Channel 2 模拟量卡 Fault，但装置没停——幸亏是 Tricon TMR，单通道被旁路。翻记录发现那槽位的 3700A 是十年前原装，电容老化偶尔丢采样。库房有备件，DCS 切旁路确认无误，拔出旧卡换新 3700A，TriStation 自动重读配置，两分钟恢复全冗余。老师傅说了一句：”早知道五年前趁便宜多囤两块。” 这就是为什么要提前备停产件。

常见问题解答 (FAQ)

Q1：3700A 支持热插拔吗？在线更换有什么讲究？

支持。但操作前务必在 TriStation 1131 或 Trident 诊断画面确认该模块已报 FAULT 且处于 Bypassed/Offline 状态，或系统已切换至另一冗余 I/O 机架。带电硬拔正常运行中的好模块可能触发 I/O 告警甚至联锁，不建议没事拔着玩。

Q2：3700A 停产了，有没有直接替代型号？

原厂官方替代通常是同系列 3700/3703 或新版 3800 系列（3805E 等电压/电流 AI），但需核对机架版本（Gen 9/10/11 兼容性）及 FTA 端子板接线定义。不同后缀固件版本可能不混插，换型前一定让供应商提供交叉对照表并在 TriStation 里验证。

Q3：3700A 和我现有 TDC 3000 的 HLAI 卡（05701系列）能互换吗？

不能。3700A 是 Triconex SIS 的 TMR I/O 模块，走 Tricon 背板总线和主处理器通信；Honeywell TDC 3000 的 HLAI 是 LCN/UCN 架构下的 DCS I/O 卡，物理尺寸、总线、组态软件完全不同，别买错。

Q4：二手/翻新 3700A 怎么鉴别真伪和成色？

看三点：① PCB 丝印日期和原厂激光打标是否清晰、无二次打磨；② 插上机架后 TriStation 能否读到正确 Module ID 和序列号（假板通常读不到或 ID 异常）；③ 通电后 PASS LED 常绿、无 FAULT，做闭环校准测试（Calibration Check）各通道偏差 < 0.2%。建议买带 FAT 测试报告的。

Q5：更换 3700A 会导致 Tricon 主程序丢失或需要重新下载？

正常热更换不会。新模块插入后 Tricon 主处理器自动从主 CPU 内存镜像同步 I/O 配置和校准常数。但建议更换前做 Control Program 备份（.tcx 文件），极端情况下若机架 EEPROM 异常可能需要重新 Load I/O Configuration。

Q6：3700A 是通道间隔离还是仅现场/逻辑侧隔离？

3700A 是现场侧（输入回路）与逻辑侧（背板）光耦隔离，32 个通道之间不隔离（共享公共端通过 FTA 分配），通道间隔离要靠端子板设计或选用其它隔离型 I/O 模块。
