描述
产品详情

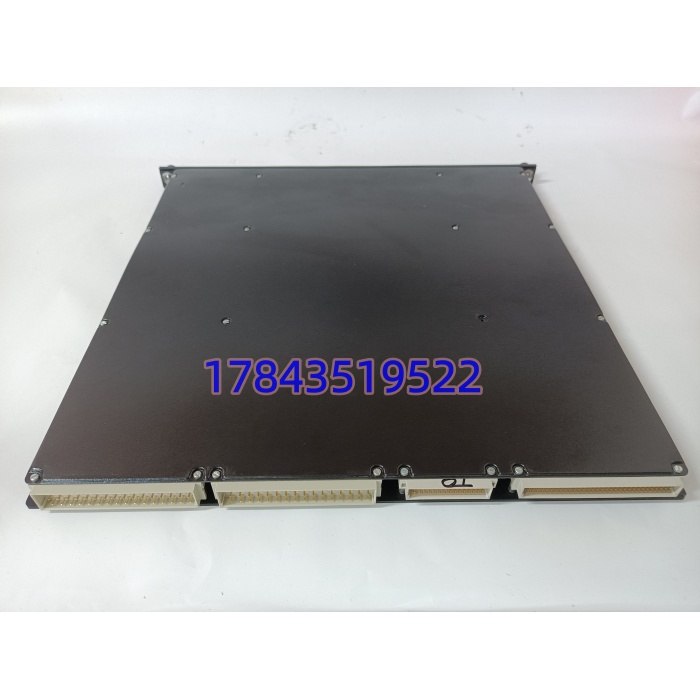

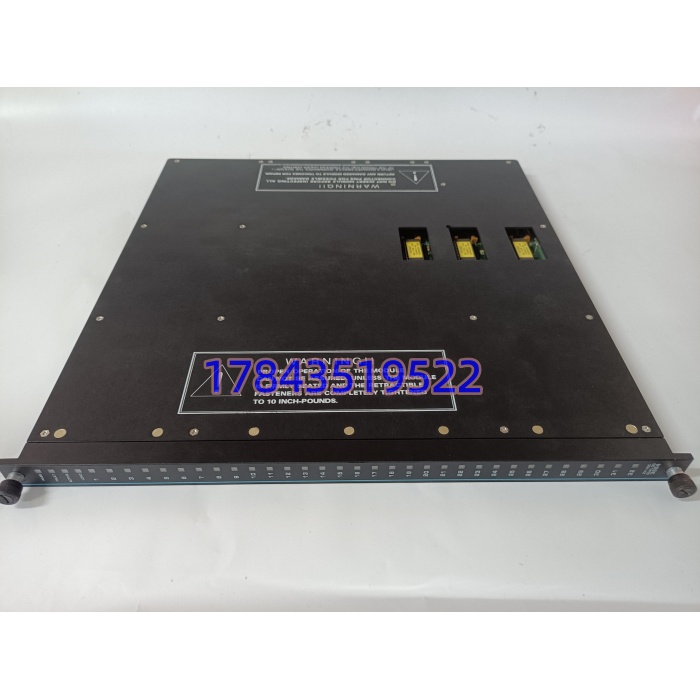

· 型号： 3664
· 品牌： TRICONEX（Schneider Electric）
· 系列： Tricon TMR安全仪表系统(SIS) I/O模块
技术参数
| 参数项 | 规格值 | 工程意义/备注 |
|---|---|---|
| 产品型号 | 3664 | Triconex原厂编码，请以原厂手册为准 |
| I/O类型 | 32通道数字量输出(DO)，TMR三重化 | 内部三路独立电路，硬件2oo3表决 |
| 输出形式 | 隔离源型(sourcing) 24VDC高侧开关 | 共组接线(commoned)，非继电器触点 |
| 标称电压 | 24 VDC | 工作范围16–32 VDC，最大耐受36 VDC浪涌 |
| 每通道电流 | 2 A连续，10 A浪涌(10 ms) | 直接驱动电磁阀/指示灯，无需中间继电器扩容小负载 |
| 响应时间 | ≤2 ms典型（输出状态切换） | 从逻辑表决到现场端动作，ESD急停够快 |
| 安全等级 | SIL3 per IEC 61508 / ISA S84.01 | TÜV认证，适用于紧急停车、火气保护 |
| 诊断能力 | 每通道开路/短路/过流检测+模块看狗 | 现场实测发现：带电拔插后10秒内报通道故障而非整机瘫 |
| 隔离耐压 | 1500 VDC通道对地，2500 VAC线圈隔离(带端子块时) | 配3664T端子底座实现现场侧隔离 |
| 热插拔 | 支持（Tricon v10/v11，v9部分支持） | 严格来说，它只在固件v3.2以上支持在线更换无停车 |
| 工作温度 | 0°C至+60°C（操作），-40至+85存储 | 宽温版本需单独确认后缀，普通版别扔户外机柜 |
| 安装方式 | 插拔式，Tricon主机架I/O槽位+专用端子块 | 必须配3664T或等效ETB，不能直接飞线进模块 |
| 功耗 | <13 W（不含负载），典型<10 W | 机架电源预算时按满载2A×32路外部算，模块自身耗电小 |
产品介绍
数据驱动切入：现场ESD系统平均每年因输出卡单点故障引发的非计划停车成本在炼化装置上可达百万级，而Tricon 3664的TMR架构把输出级的随机硬件失效概率压到IEC 61508SIL3要求的PFDavg＜10⁻⁴量级。这块卡不是普通PLC的DO模块——它在内部跑三套独立驱动电路，背板2oo3表决后对外给24VDC源型输出，任何一路驱动管或走线短路都被诊断屏蔽，剩下两路继续正确动作并亮FAULT灯叫维护。某个沿海LNG项目碰到过雷击浪涌烧掉A腿输出驱动，系统没跳车只报通道报警，运维趁窗口换了卡，全程装置没停。（现场实测发现端子排螺丝力矩不足反而会先报开路诊断，拧到0.6 N·m就消了。）
商业价值很直接：采购员盯着SIL3证书和施耐德原厂追溯标签，工程师盯热插拔减少停机，项目经理盯交期——太原仓常备全新原装/库存翻新两种，新件12个月质保、发货当天发出（周六截单14点前），停产批次只能找测试好库存且不支持原厂返修。和3624比，3664是32路DO标配，不用为小点数多买一块卡；和3674比，3664锁死24VDC，想驱48VDC负载得外接中间继电器或选3674。不推荐拿它当普通DI用，也别指望插进非Tricon机架，背板协议是Triconex专有的。
替换与升级建议
- ✅ 直接替换
- 3664 ↔ 3664R：引脚兼容，但3664R为继电器输出，3664为晶体管源型，驱动感性负载需续流二极管；拔旧插新，Tristation改模块类型重下装，约15分钟/槽，成本=新卡价+半小时调试。
- 3664 ↔ 3624：仅在同是24VDC DO且槽位配置一致时可直换，但3624是16通道，点数要对得上否则改逻辑。
- ⚠️ 软件兼容（需改配置）
- 3674（48VDC版本）→3664：硬件引脚一样但电压等级不同，不能直接换；要把现场电源改成24VDC、更新Tristation的I/O定义并FAT测试负载动作，改线+重配置约2小时，成本含停电窗口+外部电源改造。
- Tricon v9机架上升级到v10/v11后换3664：需升MPU固件到v10.5以上，软件里重新编译下载，无硬件改动但要走MOC变更流程。
- ❌ 硬件不兼容
- HIMA F3-DO-32（不同背板/协议，物理插不进Tricon机架）；Siemens ET200 DO模块（Profibus不是Triconex总线）；3664插进Trident窄机架需专用适配器且官方不推荐，实测容易接触不良。若原厂全新停产，目前只能依赖库存渠道（测试好/翻新），无直接原厂新件替代，请务必要供应商提供序列号可查施耐德官网。
常见问题解答 (FAQ)
- 这玩意能直接换老的3664吗，要不要改程序？同一硬件版本（如都是3664晶体管24VDC）拔出来插新的就行，Tristation里不用改逻辑，但严格来说新卡固件和MPU要匹配——v9机架插v11专用卡会报“模块类型不匹配”，先让技术支持远程看MPU固件再下单。
- 坏了怎么办，整块卡要报废？不用。TMR设计里单通道（比如A腿驱动故障）只亮FAULT灯，系统继续用B/C两路表决输出，你可以热插拔换卡（v10以上），换完跑在线诊断通过就恢复三冗余，别一看到报警就申请整块备件。
- 能直接驱动110VAC电磁阀吗？绝对不行。3664是24VDC源型输出，AC负载会炸驱动管，得用3664驱动24VDC中间继电器/接触器，再由接触器带110VAC负载，外部要加续流二极管和RC吸收，现场实测发现漏装二极管会在断开时误报短路诊断。
- 现货交期咋样，质保啥条款？太原及周边仓通常有全新原装/测试库存，工作日16点前付款当天发顺丰，跨省次日到；全新原装12个月质保（非人为损坏免费换，以供应商出库单日期起算），库存翻新一般6个月保用、不支持原厂返修，请以原厂手册为准确认最终商务。
- 端子块用3664T还是普通接线排？必须用3664T或等效外部终端块(ETB)，模块背面是背板金手指不是现场端子，直接飞线会烧背板且失去1500VDC隔离，下单前核对现场现有ETB型号，别只看模块本身。
