描述
产品详情

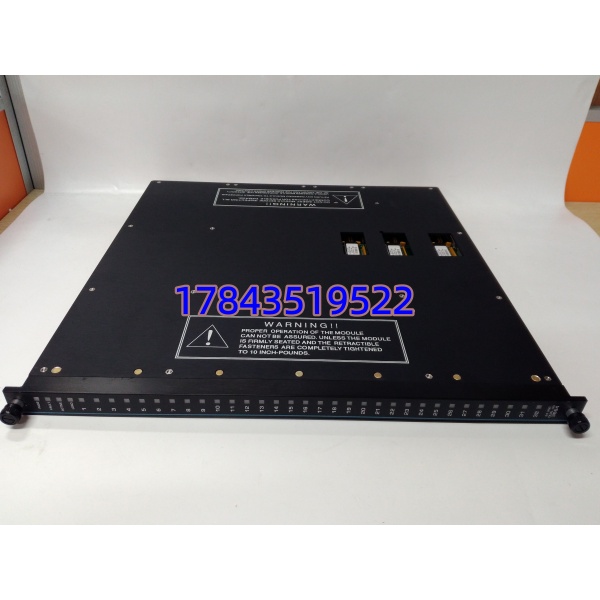

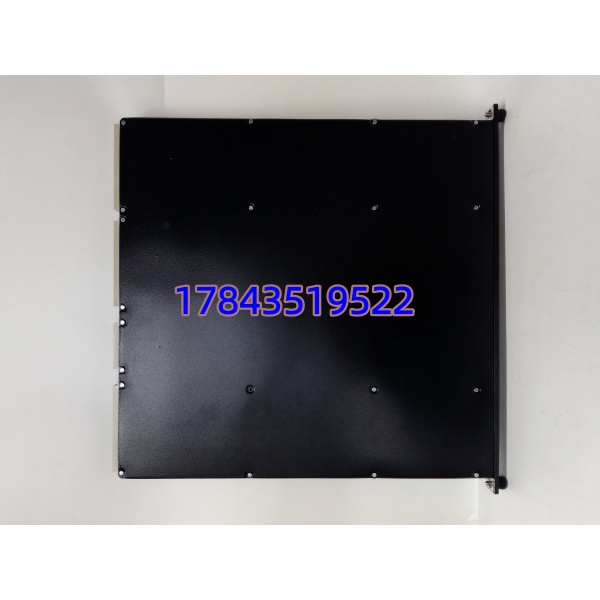

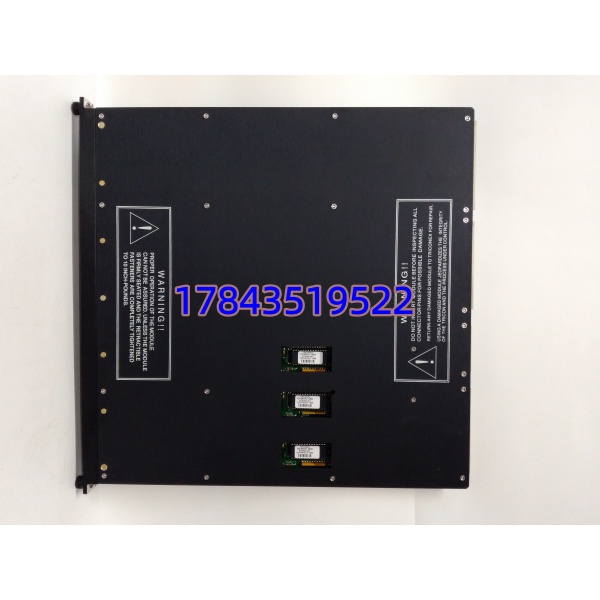

· 型号：3664（例 3664-2100-7100，具体后缀依版本）
· 品牌：Triconex（Schneider Electric，原Invensys）
· 系列：Tricon TMR Safety I/O Module for V9/V10/V11 chassis
规格参数
- 模块类型：三重化（TMR）数字量输出模块，2oo3硬件表决
- 输出通道：常见8点/16点/32点版本（依具体变体，采购核对铭牌）
- 输出电压：额定24 VDC（场侧供电，逻辑侧由机架背板供5V）
- 每通道负载电流：最大2.0 A @ 30 VDC（阻性负载），连续；感性负载需外部续流二极管
- 最小负载电流：约10 mA（用于开路检测，低于此可能报开路报警）
- 输出类型：固态高侧开关（部分版本带Form C继电器触点，依具体变体）
- 响应时间：典型＜1 ms（从逻辑输出到端子动作），诊断周期约数十ms
- 隔离：通道组与逻辑侧/背板间光电隔离，隔离电压≥1500 VDC（典型）
- 诊断功能：每通道开路/短路检测、负载电流监测、模块自检、Watchdog
- 热插拔：支持，Tricon机架在线插拔（建议先确认现场负载不断电插拔更安全）
- 工作温度：0～+60°C（工业级，储存-40～+85°C），湿度5～95%非凝露
- 安装：插于Tricon主机架I/O槽位，必须配合对应外部端子底座（External Termination Panel）
- 安全认证：IEC 61508SIL 3，ANSI/ISA-84.00.01，EN 61511
产品介绍
Triconex 3664是Tricon安全仪表系统（SIS）中最常用的TMR数字量输出模块，负责把安全逻辑控制器的”关断/动作”指令经三重冗余通道表决后驱动现场ESD电磁阀、声光报警或电机控制回路。内部三路独立输出电路经2oo3表决屏蔽单通道随机故障，任一路失效系统仍正常输出并报警——这正是SIL 3要求的故障裕度。
和普通PLC DO卡最大的区别：带在线负载诊断（开路/短路/卡滞），现场接线松动或电磁阀线圈烧断能被及时捕捉而不是默默失效；且TMR架构让它在单点故障时不用跳车，直接维持运行等计划窗口更换。有一点要注意，3664本身不带现场电源，24VDC场侧供电必须从端子底座独立接入，极性接反会烧保险。
应用场景与行业案例
痛点切入
我在炼化装置ESD站见过一次——普通DO卡驱动紧急切断阀电磁阀，线圈断线没人知道，真到联锁触发时阀不动，险些酿成超压。SIS输出卡若没有负载诊断，这就是典型的”假OK”。3664的开路检测能在日常扫描中发现电磁阀断线并报警，给维护人员留出处理窗口，而不等到紧急时刻裸奔。
典型场景
- 炼油/乙烯 ESD — 驱动紧急关断阀(ESDV)电磁阀、火炬放空电磁阀，SIL 3要求非它不可
- 海上平台 HIPPS — 高压保护回路输出，TMR表决防单点误动或拒动
- 电厂 BMS/汽轮机保护 — 燃料切断阀、主汽门电磁铁驱动，需故障安全导向(Fail-Safe)
- 化工 F&G系统 — 启动CO₂释放、关闭防火风阀、驱动声光报警器
真实案例
南方某LNG接收站，Tricon V10机架槽位5报Slot Fault，查TriStation诊断指向3664 DO卡C分路失效。当时系统仍靠A/B两路保持输出（ESD阀未失电），但冗余度掉了。夜班先做好旁路审批记录，白班窗口停机换备件——拔旧卡插新卡，Active灯亮后TriStation自动同步配置，全程未触发ESD。老师傅感慨”TMR就是给你留了这个换件时间”，要是单冗余卡早被迫跳车了。
