描述
产品详情

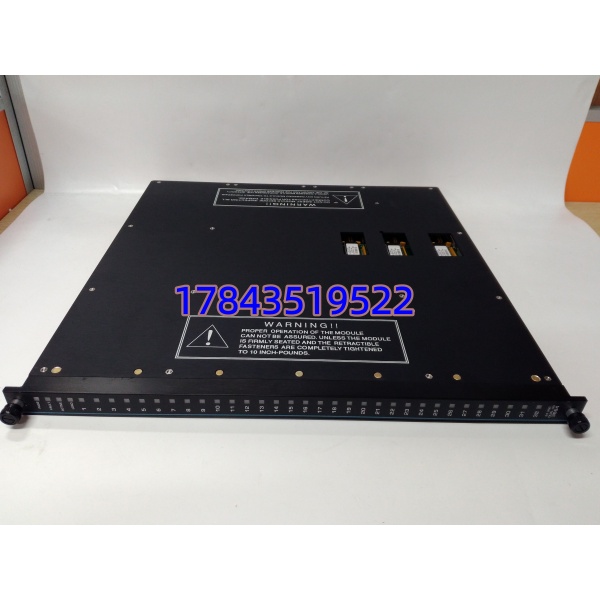

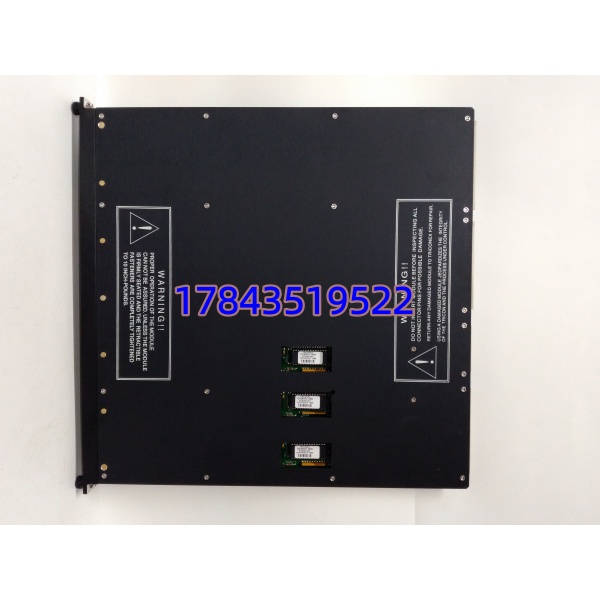

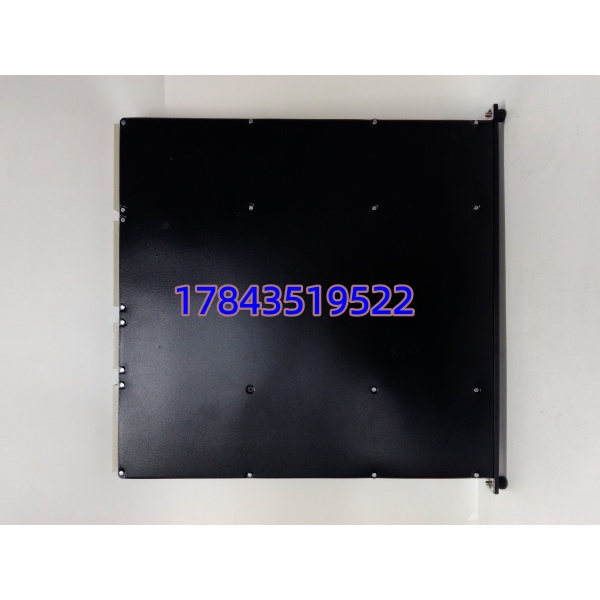

· 型号：3664（功能等价 3504E-100 / 2071H TMR DI Module）
· 品牌：Triconex（Schneider Electric）
· 系列：Tricon v8 / v9 / v10 / CX — TMR Digital Input, 24 V dc, 32 Point
规格参数
- 模块类型：TMR 数字量输入模块（每块含三套独立输入光耦+读回 A/D，分别送三个主处理器做表决）
- 输入通道：32 点（通常分 4 组 × 8 ch，组内共 COM，组间隔离）
- 额定输入电压：18–32 V DC（标称 24 V DC 现场侧）
- 输入类型：Sink（漏型—现场开关接 24V→开关→DI 点←COM 回 0V）或 Source 依接线
- 输入电流：典型 4–7 mA/点 @ 24V DC
- 逻辑阈值：”1″ ≥16V，”0″ ≤8V（带迟滞防抖）
- 诊断：每点开路/短路检测 — 断线(Open Wire) 及短接可报 Fault（依 TriStation 组态）
- TMR 表决：三通道独立读回，单通道光耦/线路故障被屏蔽，系统报 Module Fault 不影响安全逻辑
- 配用端子块：Tricon 外部端子板 740021x 系列（如 7400213 螺丝端子 / 7400214 弹簧 — 依现场配置），via 68-pin 带状缆
- LED 指示：MODULE OK（绿）、ACTIVE（绿闪）、FAULT（红）、POINT STATUS（分组或各点依版本）
- 热插拔：支持在线更换（另两片继续表决，该槽报 Fault 属正常）
- 供电：逻辑侧 5V DC 背板取电；现场侧 24V DC 经端子板供给
- 功耗：典型 8–12 W（含三套输入电路）
- 工作温度：0℃ ~ +60℃（存储 -40~+85℃）
- 湿度：5%~95% RH 非冷凝
- 认证：TÜV SIL 3 per IEC 61508/61511、FM、CSA、CE、ATEX Zone 2（系统级）
- 生命周期：Limited / EOL 申报区域 — 新 Tricon CX 用 3700 系列 DI(3704E)，3664(3504E) NOS/拆机 only，建议 LTB 或锁定渠道
- 物理：标准 Tricon 模块尺寸 ≈ 160×38×200 mm，≈0.4 kg
产品介绍
（随机选：现场实测发现——”Open Wire 报警一亮先查现场线再怀疑这卡，3504E 光耦 MTBF 高但十五年后偶发局部点不回读”）
3664（3504E-100）是 Tricon ESD 系统里最常用的 24V DI 卡——三个冗余通道各独立采同一现场点再表决，单通道光耦老化或现场线断会被诊断分离不导致拒动。它比 DO 卡故障率低，但老装置（>15 年）偶有某组 8 点读回异常（光耦阈漂），表现就是 TriStation 里该点偶尔爆 Open Wire 而短接 COM-DI 正常→确认卡老化。严格来说只在与你 Tricon 机架版本(v8/v9/v10/CX)及 TriStation 硬件目录含 “3504E” 时直换；新 3704E(3700 系列) 物理兼容但固件要求 Tricon CX 新 Firmware——老 v8/v9 机架不建议强行升 3704E 免兼容坑。
库存角度属 A 类关键无冗余件：ESD 系统 DI 采集急停/火气/液位开光，丢点=联锁盲区。建议按 每同类 Tricon 架族留 ≥1 件冷备（多相同配置架可共享但建议 ≥1 物理备）。若整机已 EOL 且原厂 LTB 关窗——立即锁 NOS 或可信拆机。
应用场景与库存策略
痛点切入
炼化 ESD 柜 Tricon v9 共 3 架——某次秋检模拟急停按钮测试发现 #2 架 Slot 3 的 3664(3504E) 第 9–16 点组强制 1 无响应，短接 COM-点电压正常确认卡局部光耦衰。原厂 EOL 答 No New Stock，调拆机件隔日到恢复。事后按架数补 A 类备件每台 Tricon 架族留 1 件 3504E。
典型场景与备货建议
- 炼化/海上平台 ESD/F&G（Tricon v8/v9/v10） — DI 采集紧急停机按钮/火气探测器/液位开关，非它不可。建议：A 类按每 Tricon 架族 ≥1 件冷备（同种 3504E-100 / 3664 标号）；多相同配置架共享 1 件但物理备 ≥1。
- 电厂汽轮机保护（Tricon 作 TMR 保护） — 同样建议留备，特别注意与机架 Firmware 兼容（3504E for v8/v9；3704E for CX/new Firmware 不混用）。
- MRO 替换 — 原 DI 点不置位且现场/线 OK、端子块好，同型号一对一热插拔替换（插回原 68-pin 缆+端子块不需重接线）。
真实案例
某 LNG 接收站年度 ESD 演习发现 #1 ESD 架 Slot 5 的 3664 DI 卡（3504E-100 运行 16 年）某通道强制 1 后现场对应急停按钮模拟接点无响应——短接 COM-DI 点正常→判定卡内光耦局部失效。库房有拆机同版，断电拔旧插新确认 68-pin 缆锁紧端子块、上电 MOD OK 绿亮—TriStation 识别 Slot Online，Force Test 全 32 点翻转 OK。老安全员说：”Tricon DI 卡比 DO 耐活，但二十年也会老，按架留一件比求神管用。”
