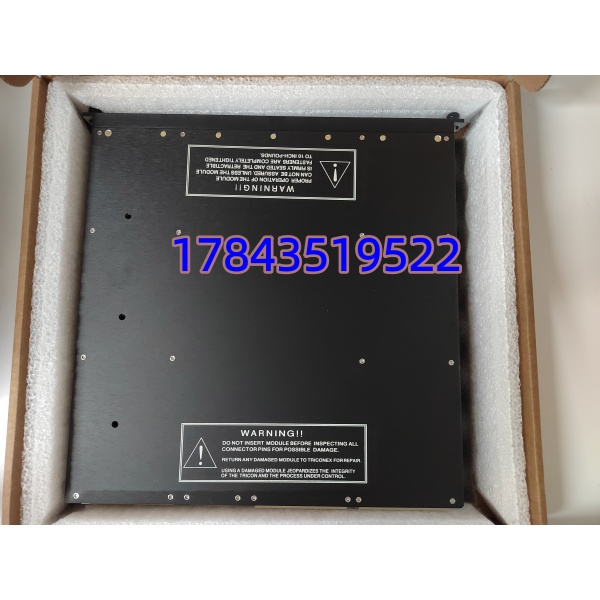

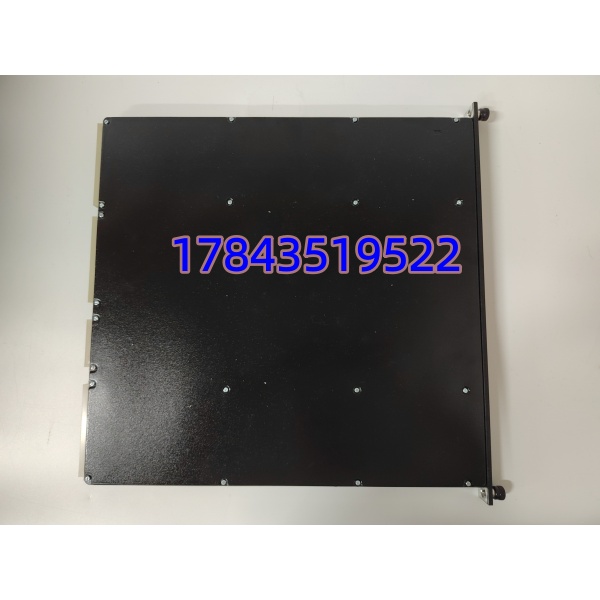

TRICONEX 3625C1 | TMR三重冗余输出卡

描述

产品详情

· 型号：3625C1
· 品牌：TRICONEX
· 系列：Tricon安全仪表系统（SIS）

规格参数

产品介绍

做安全系统的都知道，3625C1是Tricon框架下的输出卡。它要干的活儿很简单：把CPU算好的逻辑结果变成实实在在的24V DC电信号，去驱动紧急切断阀、消防泵、燃烧器的安全关断电磁阀。说白了就是——该切的时候必须给电，该停的时候必须断电，一点含糊都不能打。

这块卡的值钱之处在于它的TMR架构。三路完全独立的输出电路同步工作，内部做2oo3投票表决，任何一路坏了，另外两路照样把活儿干了。这意味着在核电站、炼油厂、海上平台这些地方，它允许你在不停机的情况下拔掉故障卡换新的——工厂还在转，卡已经换好了。但它现在已经停产了，市面上流通的基本是渠道尾货或翻新件。对于还在跑Tricon系统的装置，现在不是考虑“备不备”的问题，是“还能找到多少靠谱的”的问题。

应用场景与库存策略

紧急停车系统的输出卡不工作了，安全阀门该动作的时候没动作，或者不该动作的时候瞎动作——这种事情一旦发生，整个装置的安全状态就没了保障。更糟的是，你以为库房里有一块备卡，结果翻出来是一块输入卡（因为3625C1这个型号被瞎标成过输入卡），插上去根本不识别。

典型场景与备货建议：

• 紧急停车系统（ESD）：驱动紧急切断阀的电磁阀线圈，执行SIS系统的安全联锁指令。建议每个冗余输出组备1块同型号备卡——ESD系统的输出卡没有备件，相当于安全保护少了一层。
• 燃烧器管理系统（BMS）：控制燃烧器的燃料切断阀、点火器。建议按在用卡数×20%备货，BMS系统一旦输出失效，整个锅炉就得停。
• 高完整性压力保护系统（HIPPS）：触发压力泄放阀的开闭。建议备1块冷备件，并且定期上电测试——长期存放不测试的卡件，上机时可能出问题。
• 海上平台/偏远站点：Tricon系统在这些地方常见，但维修响应极慢。建议备1套完整备件（含配套的端子板） ，因为到那时候找不到货，比什么都贵。

真实案例（讲故事的方式）：

背景：华南某炼化厂的柴油加氢装置ESD系统，Tricon机柜里插着多块3625C1输出卡，分别驱动各工段的紧急切断阀。

缺少备件引发的停机危机：今年4月，系统例行功能测试时发现一块3625C1的某个输出通道无法导通，该通道对应着一台高压阀门的电磁阀驱动。测试无法通过，意味着ESD系统在这个回路上的安全功能失效了。库房没有备件。联系渠道商——停产了，只有翻新件，报价比正常价格高出一截，还要等两周。

紧急调货/替换解决：从备件共享网络调了一块同型号库存件，加急物流到厂，换上后重新做通道测试，通过。但这次经历暴露了一个严重问题——ESD系统的输出卡没有备件，相当于系统的安全冗余在卡件层级已经打了折扣。

库存策略的反思：事后我们把全厂Tricon系统的所有I/O卡件型号做了全面盘点，发现3625C1虽然有二十多块在用，但备件数为零。建议客户按“在用数×15%”一次性采购战略库存，同时整理一份每种卡件的硬件版本和固件版本清单——因为Tricon系统对版本匹配有要求，混插不兼容的卡件可能导致机架识别失败。
