描述
产品详情

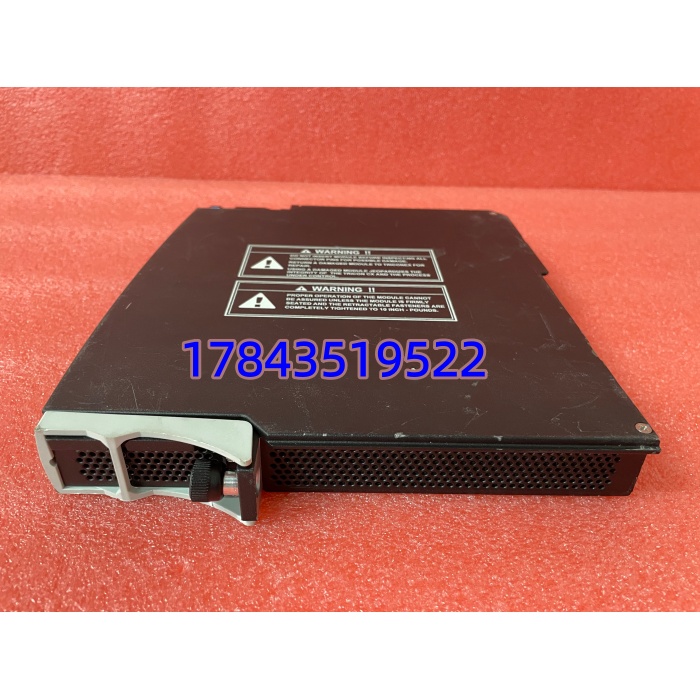

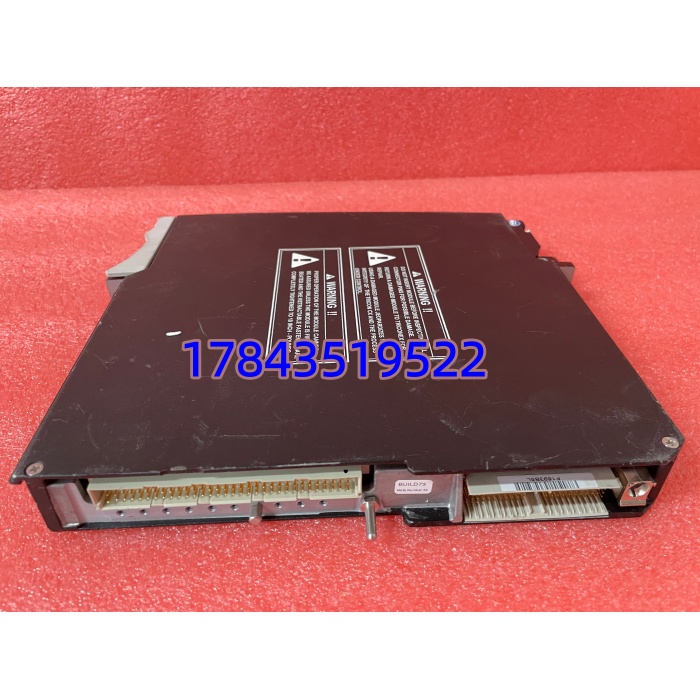

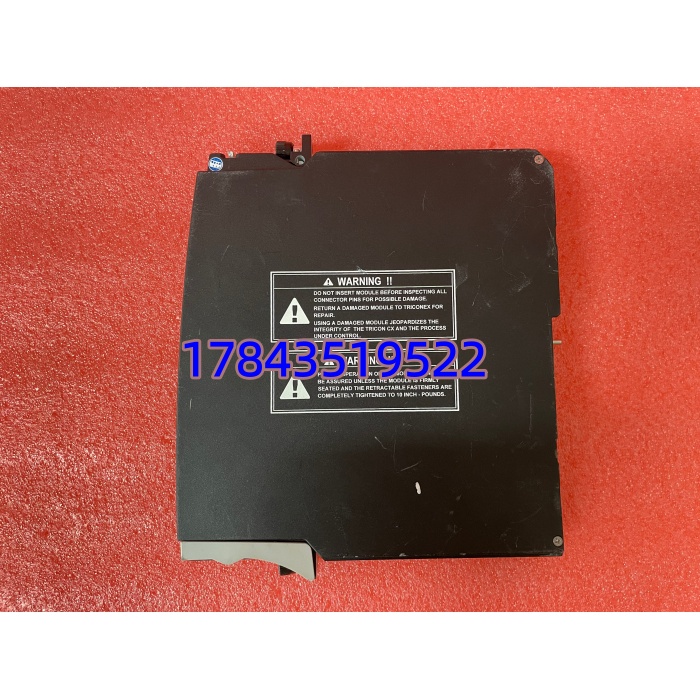

· 型号：按现网——常见 3625 (32ch 24V DC Solid State DO) / 3636R (16ch Relay DO Form C, 2A 250V AC/30V DC) / 3604E (16ch Relay DO 120V AC coil contact)；若铭牌印 “3626X” 按同 I/O 类型(SS DO 32ch 或 Relay)买对应标准号(3625/3636R) — 3626X 非标准 Tricon Cat. No, 是项目旧 BOM 别名
· 品牌：Triconex (Schneider Electric)
· 系列：Tricon TMR SIS — Digital Output Module
规格参数
| 参数项 | 规格说明（以最常见 3625 / 3636R 为例） |
|---|---|
| 产品描述 | Triconex Tricon TMR Digital Output Module — 3625 (32ch 24V DC SS DO) / 3636R (16ch Relay DO Form C) / 3604E (16ch Relay 120V AC) |
| 型号 / 常见 PN | 3625 / 3-3625-1200 etc；3636R / 3-3636R-100；3604E / 3-3604E-100；老 BOM “3626X” → 核对现网实物 → 买对应标准号 |
| 适用机架 | Tricon I/O Expansion Rack (与 MP 机架通过 Triconnet 或 Fiber Exp. Link 连)，插 I/O Slot (通常 Slot4~N) |
| 输出类型 | 3625：32 ch 24V DC Solid‑State FET (Sourcing)，每 ch 0.5~2 A 依 load；3636R：16 ch Form C Relay 2A 250V AC / 30V DC；3604E：16 ch Relay 120V AC coil contact (typical load ≤2A) |
| 表决机制 | TMR — 三 I/O 总线分别驱动每 ch 三路 FET/Relay 内部表决(2oo3 vote at output stage) → 单点故障不误动 |
| Line Monitoring | 3625 支持 load/short/open detect (需 external sense resistor 依 wiring diagram)；3636R 通常靠 health LED + 周期性 test pulse (部分 app 用 external monitor) |
| 状态指示 | Per‑ch Output LED (On/Off) + Module Health / Fault LED |
| 热插拔 | ✓ 支持在线更换（按 SOP — 确认 DO point 可 Force/Trip 或旁路先） |
| 供电方式 | 由 Tricon I/O 机架背板经 8312/8351 电源模块供 5V 逻辑 + 现场侧 24V/120V 经端子块外部 |
| 功耗(逻辑) | 典型 8~15 W (依模块类型/load) |
| 端子块 | 配 Tricon TBxx 系列端子块 (如 TB-32SS 配 3625 / TB-16RLY 配 3636R) — 端子块单独件建议同步备 |
| 工作温度 | 0 … +60℃（控制室 IEC 61131-2 Class A），贮存 -40 … +85℃ |
| 相对湿度 | 5~95 % RH（非冷凝） |
| 认证 | TÜV SIL 3 / FM / CSA / ATEX / IECEx（作为 TMR SIS 子系统） |
| 生命周期状态 | 3625/3636R/3604E 多数区域 Still Active / Limited；确认 Schneider Triconex PSP LTB 公告 |
| 物理尺寸 | 标准 Tricon I/O 模块单槽宽 ≈ 30 mm，深 ≈ 180 mm |
产品介绍
从现场经验——Tricon DO 模块是直接驱动 ESD 停机电磁阀、火气报警灯、MCC 启停命令的最后一环。3625 固态 DO 常见失效模式是单通道 FET 短路(阀误开)或开路(阀拒动—靠真值表决掩盖)，继电器版(3636R) 则是触点粘连/接触电阻增大。曾碰过老装置 3636R 触点氧化致 ESD 复位线圈偶发拒动——停机回路测试发现，热插拔更换 DO 模块 5 分钟恢复。DO 模块属 SIS 输出链路 A 类备件（虽 TMR 表决容错单点故障，但两模块同时问题→误动/拒动风险），按 ABC A 类管理。
采购与库存视角：3625/3636R 等仍多区域 Active 但交期 8~16 周常见(Allocation)。按 ABC——建议按 DO 类型(3625/3636R/3604E 分型)各备 1 件全厂共享冷备；重要独立 ESD 回路可单独备；同步备对应 TB 端子块 1~2 件（端子氧化/弹簧疲劳常见）。严格来说 Firmware/Option Code 需匹配现网（通常 DO 模块无用户 FW 差别但 Option ROM 版需一致——核对铭牌 Rev）。（请以 Triconex I/O Module Compatibility & PSP为准）
应用场景与库存策略
Tricon DO 模块故障表现：单 ch LED 不亮/常亮异常、Health LED 闪 Fault、TriStation 报 “I/O Module Failure Slot x”、ESD 电磁阀未按程序动作（需区分现场接线/负载问题）。先查负载/端子扭矩再怀疑模块。
典型场景与备货建议：
- 炼化/LNG — Tricon ESD 输出(DO)驱动停机电磁阀/火气/复位线圈(3625 24V DC SS 或 3636R Relay)：DO 模块故障=ESD 输出异常(拒动/误动潜在) → 建议按 DO 亚型(3625 / 3636R / 3604E)每型全厂共享1件冷备(最少)，独立高SIL装置可单独备1件；密封保存每2年抽检上电或交叉验证
- 多套共用同代 Tricon I/O 机架：共享备件池 → 3~5 I/O 机架共享 1 件 3625 + 1 件 3636R（若两型都用）；同步备对应 TB 端子块(TB-32SS / TB-16RLY) 各 1~2 件
- EOL/LTB 应对：向 Schneider 确认 DO 模块 LTB——关窗锁定 New Surplus；整体 SIS 迁移时重新选 I/O 型
- 注意：3626X 非标准 Cat.No ——必须先看现网机架内 DO 模块铭牌是 3625 / 3636R / 3604E 等再采购对应标准号，混型(SS vs Relay)不可互替；端子块(TBxx)须与模块匹配（3625↔TB-32SS, 3636R↔TB-16RLY）
真实案例：
某海上平台 ESD Tricon 用 3625(32ch 24V DC SS DO)驱停机电磁阀 + 3636R(16ch Relay DO)驱 MCC 启停/火气灯。运行第 10 年秋检发现 Slot5 3636R 中 2 ch 触点电阻 >50Ω（老化）— 暂未影响动作但记录。库房冷备为同 3636R + TB-16RLY 端子块——热插拔更换后 Verify OK。原 BOM 写”DO 3626X” 库房曾误购 3625(SS版) 不匹配继电器输出回路 — 自那以后要求所有 Tricon I/O 备件附现场数码照片(铭牌+端子块型号)。复盘：Tricon DO 按亚型(SS/Relay/AC Relay)各备 1 件冷件+对应 TB 端子块；老 BOM 别名(3626X etc)必须核对实物标准 Cat.No 再下单。
