描述
产品详情

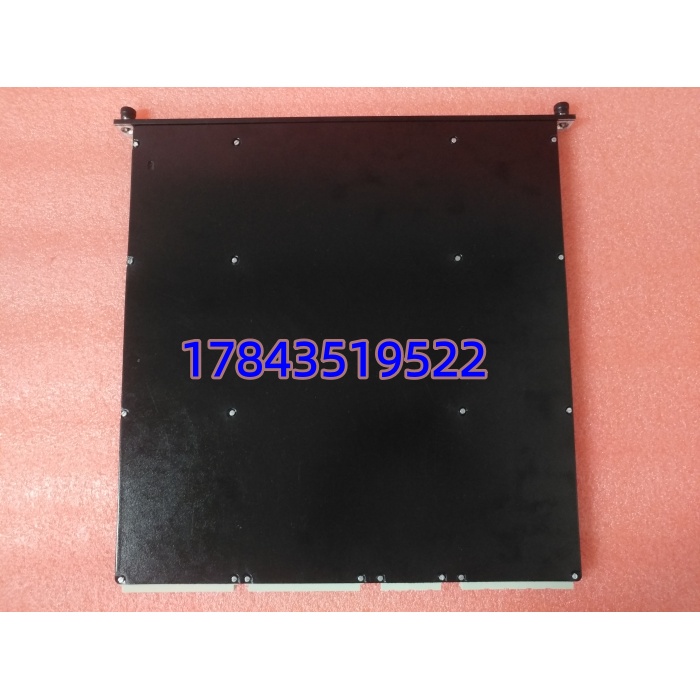

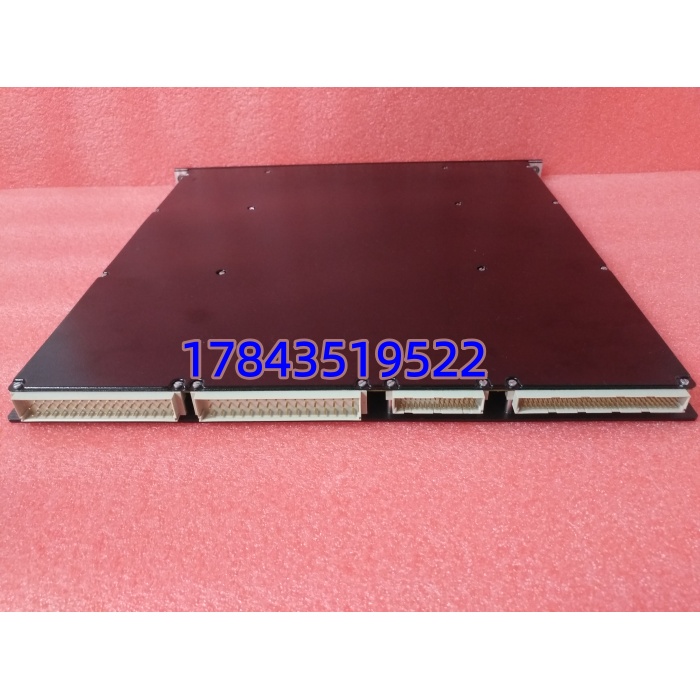

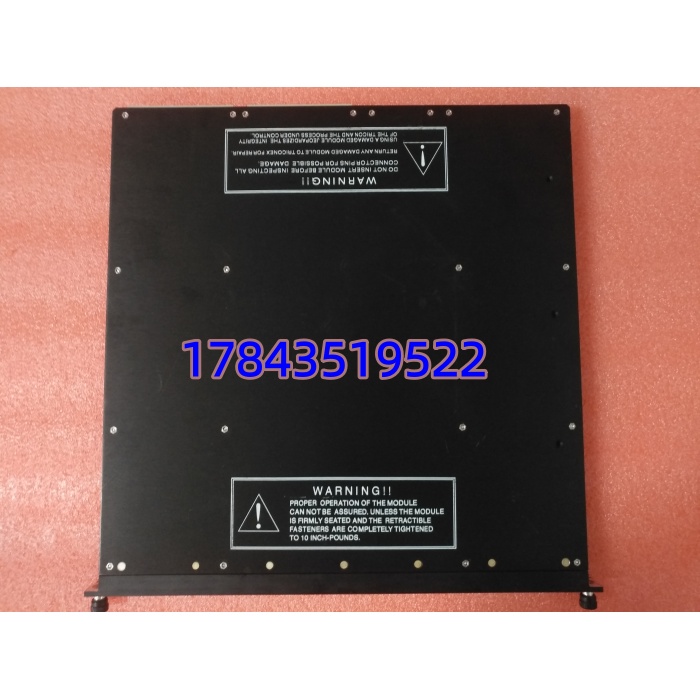

· 型号：3721C（Tricon Trident/CX 平台 AI 模块，常见物料 35650173-0001）
· 品牌：TRICONEX（Schneider Electric – Triconex）
· 系列：Tricon Trident / CX (TS3000 演进) — TMR Safety System
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | 3721C（3721 series with “C” denoting latest conformal coating/rev option） |
| Schneider / Triconex 物料号 | 35650173-0001（或 -002 / -003 变体，功能一致，Coating 不同） |
| 制造商 | Triconex / Schneider Electric |
| 适用系统 | Tricon Trident (CX) 机架 — 与 TS3000 早期 3500 系列 AI(如 3700/3703) 不混插（物理插槽兼容部分但 FW/I/O 协议不同需确认迁移指南） |
| 模块类型 | TMR 安全模拟量输入模块（Analog Input, 2oo3 voted） |
| 输入通道数 | 16 通道（可组态部分通道 unused） |
| 输入信号类型 | 4–20 mA DC（缺电型需外供 24VDC 经端子块）或 ±10 VDC（可软件选择 per point pair 或 global） |
| A/D 分辨率 | 16 bit（典型 0.025% FS 精度） |
| 精度(典型) | ±0.1% FS @ 25℃（4–20mA），±0.2% over temp |
| 更新周期 | 典型 50 ms（可组态 Fast / Normal / Slow 模式，依系统 scan time） |
| 表决机制 | 三通道独立采样 → 背板 2oo3 硬件表决 → 单通道 fault 自动 discard & alert |
| 开路检测 | 4–20mA 模式下 < 3.6 mA 或断线报 Sensor Failure（可组态报警/闭锁） |
| 所需端子块 | Tricon TB-701-00 / TB-702-00 等（外供配电电阻/熔断器在端子块，不在模块！） |
| 背板供电 | 通过 Tricon 机架背板 5 VDC（来自 3511/3510 PSU），典型功耗 ≤ 5 W |
| 状态指示 | 前面板 Module OK / Fault LED + 每通道 Health (via TriStation 在线诊断，无 per-ch LED on 3721C) |
| 热插拔 | 支持（Hot Swap），在线更换不影响其他槽位 |
| 编程/监测 | Tricon TriStation 4.x → I/O Definition → AI Point Configuration (Range / Fault Limit / Filter) |
| 工作温度 | 0℃ ～ +60℃（控制室/ESD柜），存储 -40℃ ～ +85℃ |
| 相对湿度 | 5%–95% RH，非凝露，G3 腐蚀等级 per ISA-S71.04 |
| 尺寸(约) | 单槽 Tricon 机架宽 ≈ 30 mm |
| 重量(约) | 0.28 kg |
| 认证 | TÜV SIL 3 per IEC 61508 / IEC 61511 / CE / UL / FM / ATEX/IECEx Zone 2（系统级） |
产品介绍
(E 维护者视角)
在某个炼厂催化装置年检用 Tricon Trident 做 AI 通道校准时碰过：#7 通道（汽包液位 LT 4–20mA）SOE 偶发 “< 3.6mA Sensor Fail”，查是现场屏蔽层接地不良引入工频干扰使某单通道采样掉底——3721C 三取二表决把它滤掉了只留 Diagnostic Alert 不触发跳闸，这正是 TMR AI 的价值。但也提醒我们：模拟输入模块本身 MTBF 虽高，端子块配电电阻老化致共模漂移、背板接触氧化是长周期现场常见隐患，建议大修期做插拔清洁。
3721C 是 Tricon Trident/CX 平台的 16 通道 TMR 安全模拟量输入，三路独立 ADC 采样后 2oo3 表决剔除单通道故障，直接支持变送器断线检测——它采的不是普通显示量而是参与高选/低选联锁的压力、差压、液位、火焰强度信号。Schneider 对部分 Trident I/O 标 Mature，交期曾拉至 12～20 周——从 ABC 分类看 SIS 的 AI 模块应按 I/O 槽位比例列 A/B 升 A（关键联锁测点多则 A 类），建议每种 I/O 类型（AI/DI/DO）至少冷备 1 块，并确认与现网 3009/3623 主处理器 FW 兼容。
应用场景与库存策略
SIS 模拟输入模块故障表现：单/多通道值冻结、报 Sensor Fail 全通道（模块通信掉线）、或模块 Fault 灯亮致 SIF 降级报警——若参与高值表决（如三取二中值进联锁）单模块故障通常不致跳闸（另两模块正常）但 SOE 会记降级需及时处理，若全部三个 SIF 共模故障则对应模拟保护量失明。3721C 无引脚兼容替代（需 Trident 背板+TriBus+特定端子块），原厂交期波动。
- **炼化/海上平台 ESD/F&G & 燃烧管理(Flame Ionization/UV 经变送器 4–20mA) — Tricon Trident 3721C 采集压力/液位/差压/火焰信号 → 无通用替代(专有 TriBus + TMR 表决固件) → 建议按同类运行 Trident 机架内 3721C 槽位数÷2 取整+1 设冷备件（最少 1 块），提前确认配套端子块型号(TB-701/TB-702)也在库或兼容。
- 多套相同 Trident 架构（同 TriStation v 及 FW、同 AI 量程组态） — 可共享 1 件周转备件，但须签 VMI 或保 72h 达；注意 Conformal Coating(C)版与非涂层不混装同一严苛环境（沿海选 C）。
- 计划整体 SIS 迁移/升级(18 个月内) — 暂停增购仅维持现网最低存量至割接。
- 已接 Schneider Triconex PCN 标注 Mature / Limited(3721 早期无 C 版 etc.) — 建议按”运行 3721C 槽位数 +1 测试周转件”做 Last-time-buy，早囤成本低得多。
真实案例：
北方某乙烯装置 2021 年大修后开车，分离塔差压变送回路（3×AI 进三取二中值）SOE 显示 “AI Module A Comms Lost — Degraded SIF”，热插拔 3721C 后恢复——查为背板金手指轻微氧化致偶发 CRC 错，清擦后 OK。库存记录显示上次改造消耗未补 AI 模块（只存了 DI/DO），原厂答复交期 14 周 Mature。从集团内借调同 FW 3721C 测好件延误约 3 小时（恰逢开车窗口）。事后将全线 Trident I/O 按类型（3721C / 3503 / 3604）各列 A 类，定存各 1 块冷备每两年做一次上电自检+TriStation Read ID——SIS 模拟输入的备件，一块几千块保费换不开 SIF 降级观察项，这账清楚。
