产品详情
· 型号：3511
· 品牌：TRICONEX（Schneider Electric）
· 系列：Tricon TMR Safety System / MPC3（Main Processor Card, Gen 3）
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | Tricon 主机架主处理器（双槽宽，左端 Slot 1-2） |
| 部件编号 | 3511（无更长原厂后缀，BOM 常写 3511 MPC3） |
| 冗余架构 | 三重模件冗余（TMR），内部 3 独立 CPU 通道 2oo3 表决 |
| CPU 类型 | 三代卡用 32 位微处理器（早期 3501E 用 68040，3511 不沿用） |
| 用户内存 | 约 3 MB（依固件版本，以原厂手册为准） |
| 程序存储 | 闪存 + 电池备份 RAM，实时时钟锂电池可换 |
| 背板总线 | TriBus 高速 TMR 总线，连本架/扩展架 I/O |
| 工程软件 | TriStation 1131（IEC 61131-3），TS1131 下装 |
| 通信接口 | 前端 1×RS-485 维护口、背板 TriBus；对外经 NCM/ACM 走 Modbus TCP/RTU、Ethernet/IP |
| 供电 | 背板 24VDC（18-32V 宽压），单模约 25W |
| 热插拔 | 支持在 TMR 降一级冗余态下在线更换（主备配对时） |
| 安全认证 | IEC 61508 SIL 3，TÜV 认证 |
| 工作温度 | 0~+60℃（机柜内） |
| 防护等级 | IP20（仅柜内安装） |
| 安装位 | Tricon 主机架最左端两槽，不能插 I/O 槽 |
| 配套 I/O | 3503E AI / 3504E DI / 3515 DO 等 3000 系 TMR 卡 |
产品介绍

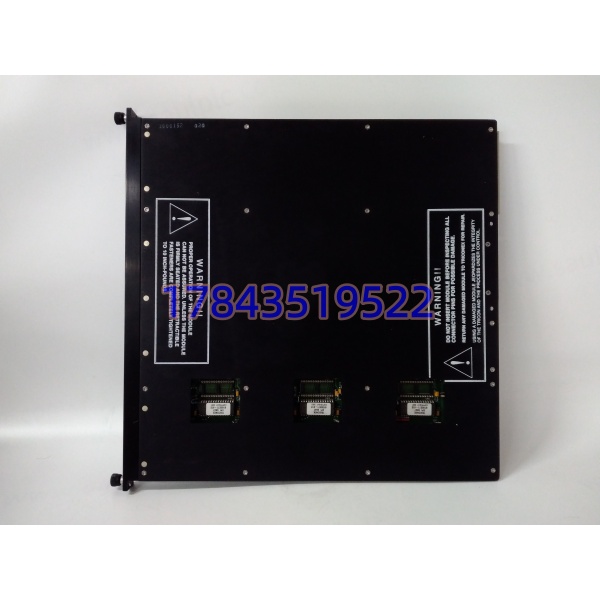

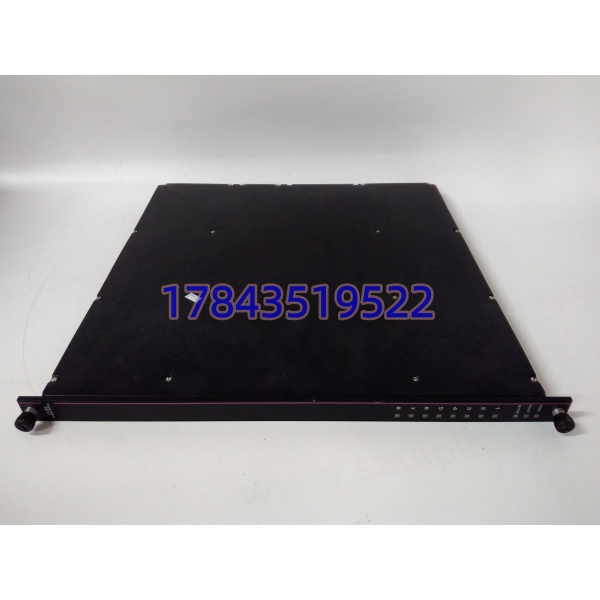

TRICONEX 3511 是 Tricon 安全系统三代机的脑子，双槽宽，插在主机架最左边两槽。内部三套 CPU 各跑一份相同安全逻辑，输入来自背板 TriBus 上各 TMR I/O 卡的表决结果，输出前再做一次 2oo3 表决，单通道 CPU 挂了系统照跑，只是从 TMR 降成 1oo2 并在 TriStation 里报”Channel Fault”。它不碰现场接线、不解析 4-20mA、不驱动继电器，所有 I/O 都经背板总线找 3503E/3515 那些卡。
和前代 3501E 比，3511 是 Gen III 的 MPC3，内存更大、TriBus 速率更高、固件支持 TS1131 新特性；和 Tricon CX（3503E 等四代卡）不完全互通，混插机架会固件拒绝。和 ICS Triplex Trusted T8110 不是一套东西——前者 TriBus TMR，后者 Trusted 专用背板，别被”都是 TMR 安全 CPU”带偏。坦白讲，买 3511 的人全是老 Tricon 柜（油气 ESD、石化装置 SIS）用了十五六年，主处理卡电池漏液或 CPU 通道 divergence 累积，点检提前换，不是新项目——新项目 Schneider 推的是 Tricon CX 或 EcoStruxure Foxboro SIS。
应用场景与行业案例
我在海上平台遇过最典型的：原油外输 ESD 柜 Tricon 双主备，夜班 TriStation 事件日志刷”3511 Channel C diverged，voted to A/B”，系统没跳但把 C 通道隔离了。维护以为软件误报，清日志了事。三个月后 Channel A 也飘，2oo3 变 1oo2 再丢一通道就进故障态，外输阀全关。登柜拔 3511 看电池座——锂电芯漏液蚀穿 PCB 绿油，C 通道 RAM 校验错。换 3511（库存拆机，2013 年 Schneider 标，电池座干爽），带配置下装，三通道同步 OK。
典型场景：
- 油气平台 ESD：井口压力、BOP 关断、火气联动，3511 跑 SIL3 逻辑，单点故障不容忍。
- 炼化常减压联锁：PSHH 超压切断进料、塔压低低开泄压，TMR CPU 表决防误跳。
- 乙烯裂解炉 F&G：火焰探测器+可燃气体+排烟阀，3511 做逻辑主机，1ms 级响应。
- 核电辅助系统：余热排出泵联锁，TÜV SIL3 审计闭环。
- MRO 备货：原厂 Mature 后新件走 Schneider 续供 20 周起，现场等不起走拆机。
真实案例：前年渤海某 FPSO，发电机间 CO2 释放逻辑凌晨自测失败，查 TriStation 发现 3511 三通道里 B 通道每次冷启后 40 秒自动 offline。供应商远程让拔卡看金手指——B 通道背板 TriBus 连接器第 7 针簧片疲劳，接触电阻 0.8Ω。机舱备件间有块 2015 年 Schneider 原厂 3511（双槽面板无划痕，电池标签未启），关机换卡、带原工程下装、三通道同步指示全绿，4:10 复测 CO2 联动通过。安全工程师原话：”TMR 主处理器的电池和金手指，比 I/O 卡先老，PM 单里要单列。”这就是安全 CPU 的现场账。
