描述
产品详情

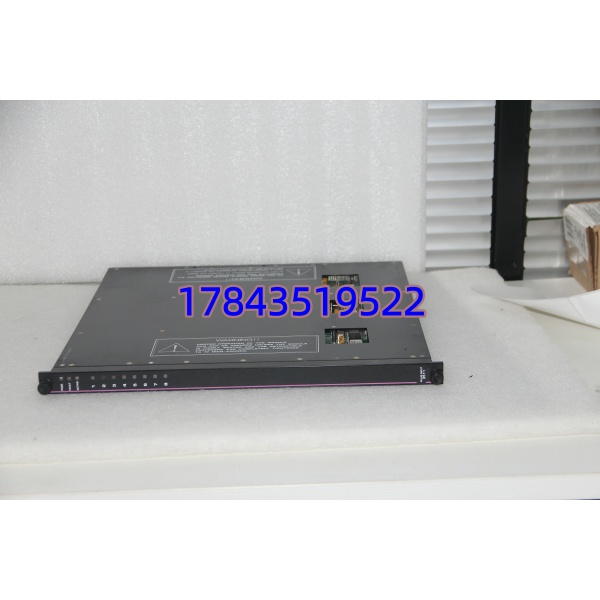

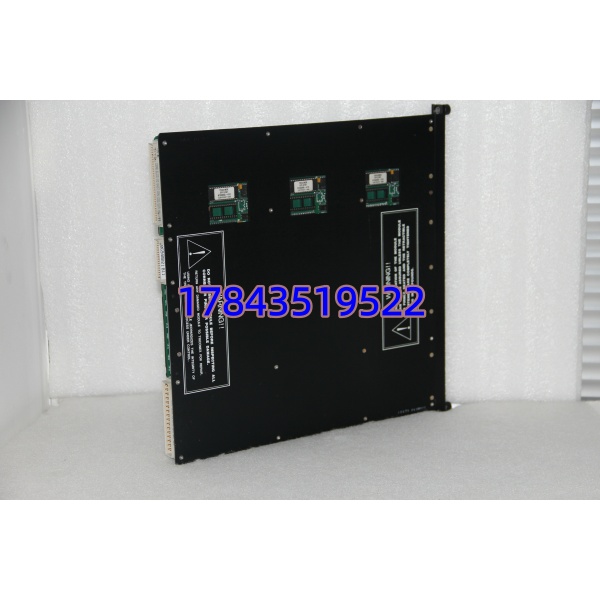

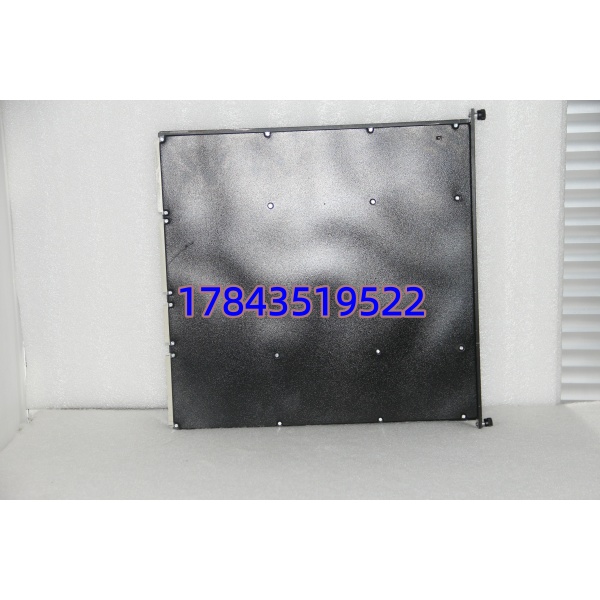

· 型号：3511（Pulse Input Module，常见订货号 3511-PI、3511-100）
· 品牌：Triconex（Schneider Electric）
· 系列：Tricon v9/v10/v11 TMR Safety System
规格参数
- 模块类型：脉冲输入模块（Pulse Input / PI Module），TMR 三重冗余架构
- 输入通道数：8 路，独立差分（非共地），每通道可单独组态
- 输入信号类型：AC 耦合差分脉冲，适配非放大磁阻式速度传感器（VR probe）、NPN 开路集电极、霍尔传感器
- 频率测量范围：典型 20 Hz ~ 20,000 Hz（部分固件支持扩展至 100 kHz，以你 Tricon 版本为准）
- 测量精度：1000~20000 Hz 时 ±0.01%；100~999 Hz 时 ±0.1%；20~99 Hz 时 ±1.0%
- 输入灵敏度：典型 0.5 Vpp（正弦波），最差 1.5 Vpp
- 输入电压范围：正常模式 1.5 V ~ 200 Vpp；共模范围 -100 V ~ +100 V DC pk-pk
- 输入阻抗：> 8 kΩ，典型 20 kΩ
- 过压保护：±150 V DC 连续
- 占空比支持：10% ~ 90%
- 更新周期：约 25 ms（模块扫描周期）
- 供电：由 Tricon 机架背板提供 +5 VDC / +24 VDC（内部），典型功耗 < 5 W
- 状态指示：前面板 PASS / FAULT / ACTIVE LED + 每通道状态 LED
- 工作温度：0℃ ~ +60℃（部分资料标 -20℃ 起，以原厂规格书为准）
- 湿度：5%~95% RH，非冷凝
- 安全认证：TÜV SIL 3（IEC 61508）、FM / CSA / CE
- 物理尺寸：约标准 Tricon 单槽 I/O 模块（插于 Main/Expansion 机架 I/O 槽位）
产品介绍
Triconex 3511 是 Tricon TMR SIS 系统的 8 通道脉冲输入模块，专门用来把现场磁阻式转速探头、流量计脉冲或编码器信号转换成数字频率/RPM 值送入三重主处理器做 2oo3 表决。它跟普通 PLC 高速计数卡最大区别是三路完全独立的信号调理电路——即便某一通道或现场线路开路，另外两路照常表决，系统不会误跳也不会漏检，符合 SIS 对高可用性要求。
坦白讲这卡在汽机/燃机超速保护（OPS）和关键流量累计里基本是标配。3500 负责机械保护监测，Tricon+Triconex 3511 负责 SIL 3 等级的超速联锁跳机——两套系统分工明确。有一点要注意：3511 对输入信号幅度有最低灵敏度要求（0.5 Vpp 典型），老机组换新型低输出 VR 探头前要核算幅值，否则模块可能读不到脉冲报 Sensor Fail。
应用场景与行业案例
我在现场见过机组开车升速到 2800 rpm 时 Tricon 系统突然报 3511 Ch.1 Sensor Fail，查下来是靠近高温管线那段延长电缆屏蔽层只单端接地，感应出共模噪声把差分信号淹了——不是模块坏，是现场接线。换双端接地+重新走线后恢复正常。这就是 3511 的价值：它能告诉你”哪个通道异常”，而不是笼统机架故障。
典型场景：
- 燃气轮机/汽轮机超速保护（电厂、炼化）——SIL 3 等级转速采集，3511+TMR 表决防误跳，ISO 防护要求非它莫属
- 大型压缩机机组喘振控制（化肥/乙烯）——采集入口导叶位置编码器脉冲或轴转速反馈进 Tricon 逻辑
- 关键贸易交接流量计脉冲累计（油气长输）——高精度脉冲计数，参与 SIS 关断逻辑
- 锅炉给水泵/引风机转速监测——配合磁阻探头做零转速检测和反转检测
- 海上平台透平驱动发电机——盐雾腐蚀环境，3511 自带通道诊断能区分传感器断线和模块故障
真实案例：南方某 LNG 接收站，原用普通 DI 卡采集涡轮流量计脉冲进 DCS 做关断，SIL 评估不达标需改造 SIS。加装 Tricon 机架配两块 3511 分 A/B 路采集同一点流量脉冲，组态 2oo2 表决。投运当晚码头卸船管线超流量——3511 正确触发关断阀，DCS 历史趋势显示脉冲频率跳变被精准捕获。老师傅说”以前那块卡跳不跳全看运气，现在敢拍胸脯签字。”
常见问题解答 (FAQ)
Q1：3511 支持热插拔吗？
支持。Tricon 机架 I/O 模块允许在线插拔，拔出时 Tricon 会将对应点置为 Fail-Safe 状态（取决于你组态的 Default Value），不影响另一块 PI 模块运行。但建议非必要不在机组运行高危期拔——插回去模块要做自诊断，短暂 I/O 刷新延迟约 1~2 秒。
Q2：Bently Nevada 3500 系统能用这卡吗？
不能。3500 系列无 3511 这个型号，3500/50 或 3500/53 才是转速/超速监测卡。3511 是 Tricon SIS 专用脉冲输入模块，插不进 3500 背板，协议也不通。如果你本来想问 Bently 转速卡，确认是 3500/50M 还是 3500/53。
Q3：3511 能接 NPN 或增量编码器吗？还是只能接磁阻探头？
都能接。组态软件（TriStation）里可选 Input Type——VR（磁阻/无源）、Active（有源 NPN/PNP 或 TTL 方波）。接编码器时注意共模电压不要超规格，差分接线优先。
Q4：测量频率上限到底多少？低于 20 Hz 能用吗？
标称保证精度范围 20 Hz~20 kHz。低于 20 Hz（含零转速检测）可以用但精度下降（±1%），部分新版 Tricon 固件支持扩展低频，需核对你系统版本。超 20 kHz 高频应用（如高速小型透平）建议先确认 Tricon 版本是否支持 100 kHz 模式。
Q5：翻新件怎么鉴别真伪？
看 PCB 铜箔色泽、Bently/Triconex 原厂激光打标序列号、金手指有无插拔磨损。上机架后 TriStation 读 Module ID——假卡或打磨卡往往读不出正确 Firmware Version 或报”Unknown Module”。正规渠道应提供功能测试报告（含 8 通道脉冲仿真测试截图）。
Q6：3511 停产了替代方案是什么？
原厂部分区域已进入 Limited Availability，主流替代仍是同型号全新库存或认证翻新。Schneider 新一代 Tricon CX 系列对应脉冲输入卡需核对机架兼容性（CX 机架与经典 Tricon v9/v10 槽位电气兼容但需确认 I/O 类型匹配），不要盲目买新代 I/O 插旧机架。
