产品详情
· 型号：3503EN（同系 3503E 通常可直接互换，需在 TriStation 中确认模块类型定义）
· 品牌：Triconex（施耐德电气收购，原 Invensys/英维思）
· 系列：Tricon TMR Safety Instrumented System（SIS），适配 Main Rack / Expansion Rack v9/v10/v11
规格参数
- 产品型号：3503EN（同类 3503E 基本互通，以 TriStation 模块定义为准）
- 模块类型：TMR 三重化冗余数字量输入模块（Digital Input, DI）
- 输入通道：32 路，分 4 组，每组 8 通道共地（Common Return per group）
- 输入信号类型：24V DC 湿接点（有源）或干接点（无源触点），可接 NPN/PNP 型现场设备
- 标称输入电压：24 VDC
- 工作输入范围：18～30 VDC（推荐 20～26 VDC），最大耐受 42.5 V AC/DC
- 输入频率：DC 或 47～63 Hz（AC 输入模式需核对固件支持）
- ON 状态阈值：>18 VDC，典型吸入电流 6～9 mA/通道
- OFF 状态阈值：<6 VDC
- 响应时间：≤10 ms（DC 模式，可通过 TriStation 配置滤波时间）
- 冗余架构：TMR — 每个信号三路独立采集，硬件 2oo3 表决，单通道故障不影响系统
- 电气隔离：通道组间及现场侧↔系统侧光电隔离（典型 1500 VAC 通道组 / 2500 VAC 系统侧）
- 安全认证：IEC 61508SIL 3，TÜV / FM / CSA 认证（以模块铭牌为准）
- 热插拔：支持在线插拔更换（Hot-Swap），前提为系统已正确组态允许
- 诊断功能：通道断线检测、短路告警、表决不一致报警、模块自诊断
- 工作温度：0～+60℃（扩展规格可达 -40～+70℃ 视具体批次，需核对铭牌）
- 存储温度：-40～+85℃
- 湿度：5%～95% RH（非凝露）
- 安装方式：插入 Tricon Main/Expansion Rack I/O 槽位，56 针连接器配端子板（如 8110 系列）
- 功耗：典型 <5 W（由机架背板 +5V 供给）
- 指示灯：PWR / ACTIVE / FAULT LED + 各通道状态 LED
- 编程/组态软件：TriStation 1131（需对应 Tricon 固件版本兼容）
产品介绍

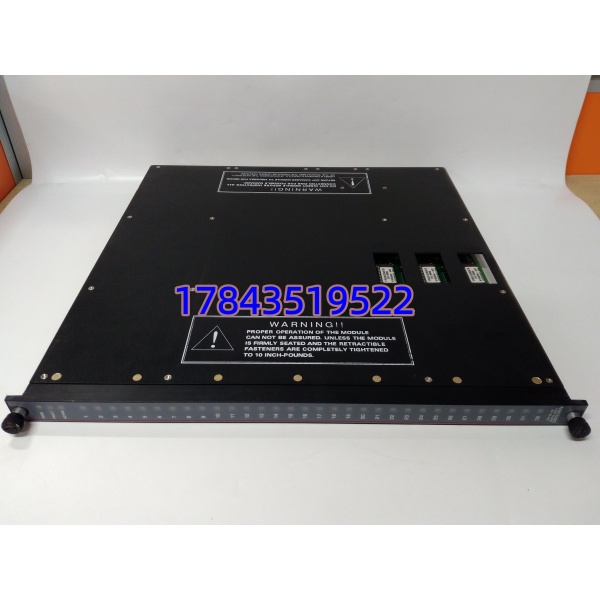

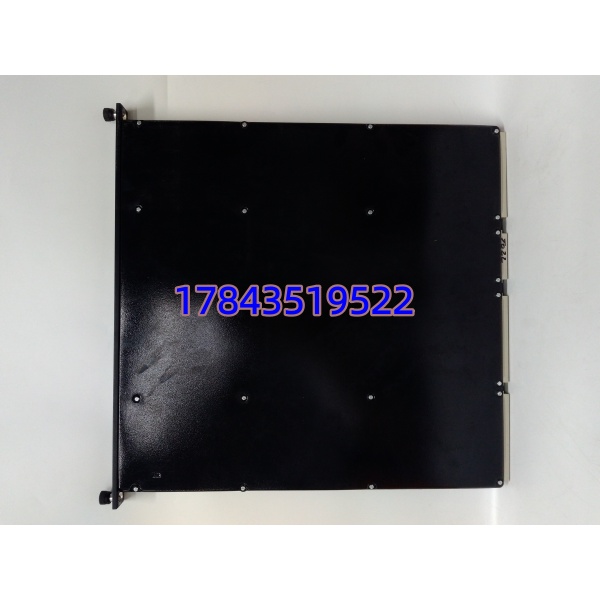

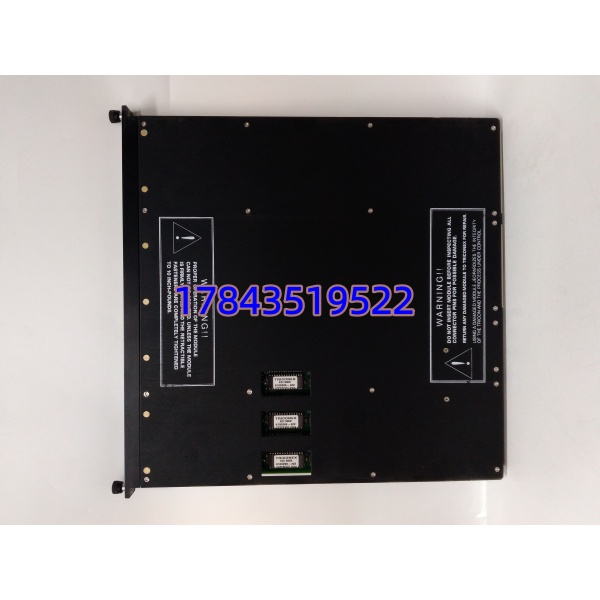

3503EN 是 Triconex Tricon SIS 平台上的标准 32 点 24V DC 数字量输入模块，专门用来把现场急停按钮、液位开光、压力开关、阀位回讯、火气探头接点等开关量信号安全地送进 TMR 主处理器。它内部有三套独立采集电路，经 2oo3 表决滤掉单点故障——这才是 SIL 3 安全系统和非冗余 PLC DI 的本质区别，不是多点位密度那么简单。
有一点要注意：市面常说的 3503E 和 3503EN 在现场大多可直接互换，但 TriStation 项目数据库里的模块型号定义要对应上，否则会报模块不匹配（Mismatch）。如果是老装置扩容或替换，建议导出原 I/O 定义对照。此模块不存用户逻辑，换板后系统自动加载配置，正常情况不用重下载程序。
应用场景与行业案例
痛点切入
我处理过一个炼厂问题：ESD 机柜里老 DI 模块偶发”通道不一致”报警，查下来是早期非 TMR 卡，现场地电位漂移导致误动。改成 Triconex 3503EN 后 2oo3 表决直接把单通道干扰滤掉，再没误跳车。老 SIS 系统最怕的就是用普通 DI 卡凑合——SIL 等级形同虚设。
典型场景
- 炼油/乙烯 ESD 层 — 急停按钮、关断阀限位开关、压力/温度开关联锁，必须 SIL 3 TMR 架构防单点失效
- 海上平台/ LNG 站 F&G（火气）— 烟雾/可燃气体探测器接点采集，要求高可用+自诊断不断线
- 透平压缩机组 ITCC — 机组超速/振动停机接点，响应 ≤10ms 且不能因单通道故障误动
- 电厂辅机保护 — 断路器位置、保护继电器出口接点，强电磁环境靠光电隔离抗干扰
- 化工反应装置 — 批次顺控安全联锁，与 Tricon 主处理器（3008/3009）原生配合，无需额外网关
真实案例
沿海某 LNG 接收站，Tricon v10 系统一台 3503E DI 模块因端子板腐蚀导致 8 个通道全为”1″，ESD 逻辑险些触发全站关断。恰巧库房有一块 3503EN（原备件计划订的 3503E 缺货）。凌晨 1 点打开机柜确认系统允许热插拔→松紧固螺丝→拔出旧板（FAULT 灯亮但系统未跳）→插入 3503EN→ACTIVE 灯亮、各通道状态同步→TriStation 在线确认无 Mismatch 告警。全程不停 SIS，站长说”这卡救了一晚上”。教训是：备件池建议同时备 3503E/3503EN，版本差异在 TriStation 里统一校准就好。
