产品详情

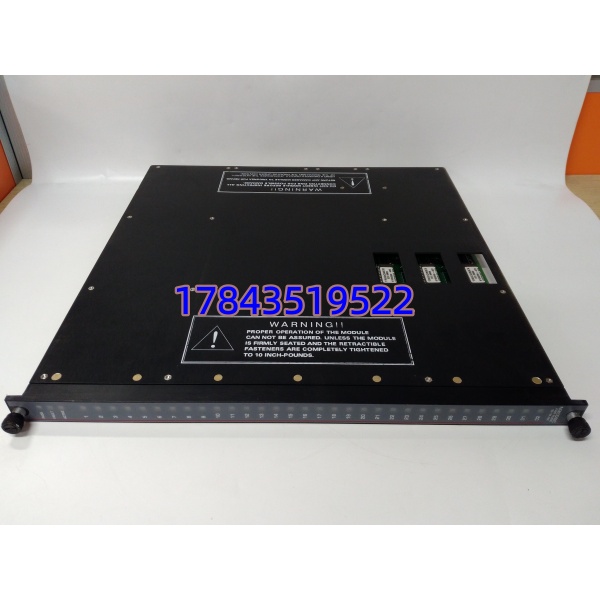

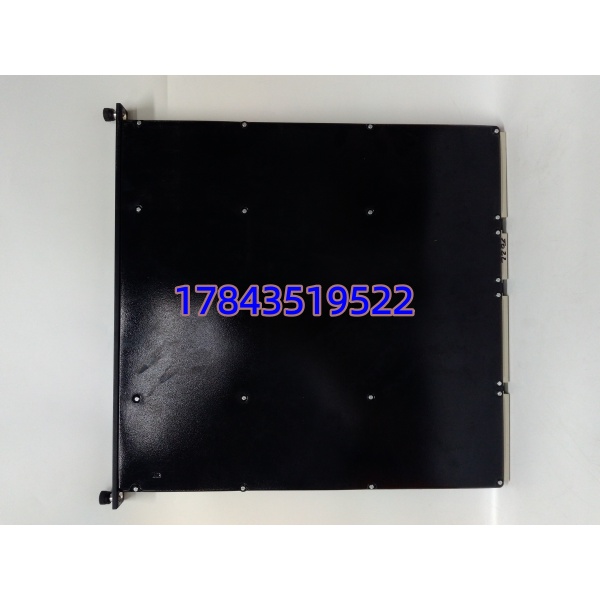

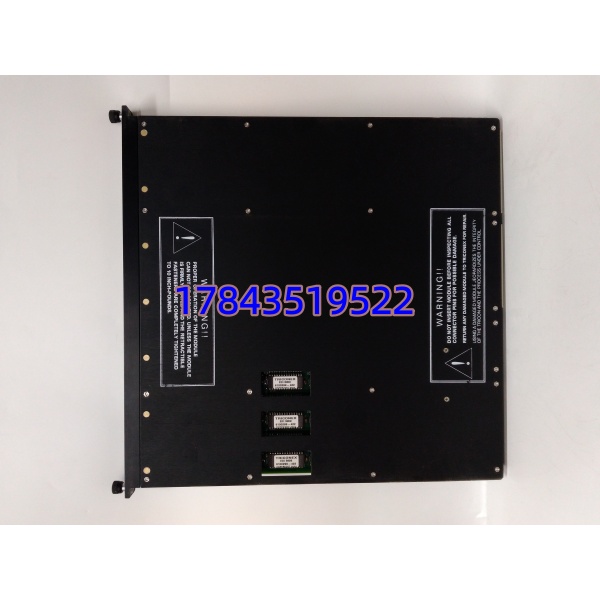

· 型号：3503EN（Triconex 3503EN — Enhanced 32 ch DI 24 V DC）
· 品牌：Triconex（Schneider Electric）
· 系列：Tricon / Trident SIS — TMR Digital Input (DI) Module, 32-Channel
规格参数
| 项目 | 规格 |
|---|---|
| 模块类型 | Tricon TMR 三重化 32-Channel Digital Input Module (Enhanced) |
| 适用系统 | Tricon (Model 3008/3009 CPU) / Trident / Tricon CX SIS 机架 |
| 输入通道数 | 32 点（三组独立 A/B/C 光耦各采同现场点，内部三取二表决） |
| 额定输入电压 | 24 V DC（范围 15–30 V DC 工作，阈值典型 12 V DC ON / 5 V DC OFF） |
| 输入类型 | 可组态 N.O.（干接点或 PNP 源）或 N.C.，部分版本支持 NAMUR (IEC 60947-5-6) |
| 每点电流消耗 | 典型 2–7 mA @ 24 V DC（依外接现场开关阻抗） |
| 隔离 | 现场侧 ↔ Tricon 背板总线 500 V AC (1 min)；三通道间电气独立 |
| 诊断 | 每扫描周期三路一致性校验，Open Wire / Stuck At / Cross-talk 检测，报 Difference / Failed Point |
| 前面板指示 | PASS (绿)、FAULT (红)、ACTIVE (部分版)，个别版点 LED 组 |
| 配套端子板 | 通常配 Tricon DI TB 如 9771-210 变种或 9000 系 DI TB（现场 24 V DC 源由安全栅/现场电源供，非模块供） |
| 供电 | 由 Tricon 机架背板供给（通常 +5 V / ±15 V 内部） |
| 工作温度 | 0 ～ +60℃（控制室级），存储 -40～+85℃ |
| 湿度 | 5%–95% RH 无冷凝 |
| 认证 | IEC 61508 SIL 3、TÜV AK 6、FM / CSA C1D2 Grp A-D T4、ATEX/IECEx Zone 2（装于认证机柜） |
| 物理 | 单槽宽，插 Tricon I/O 槽（非 CPU/Comms），带前面板 ejector |
产品介绍（切入策略：D-核心数据驱动）
3503EN 在炼化 ESD 系统里管着最重要的一类信号——现场紧急停泵按钮、液位开关系列、防火阀位反馈——32 点高密度意味着一个机架能收整区 ESD 硬接线，比分散 DI 省机架。严格来说它只在 TriStation 1131 里 I/O Definition → Point Type 设 N.O./N.C./NAMUR，模块本身无 DIP 开关；老版 3503A（非 Enhanced）无线上全诊断，3503EN 多了 Cross-talk 与 差分阈值增强——买拆机件尽量找 EN 版（或 E 版固件升到支持 Enhanced Diagnostics），混插老 3503A 无功能问题但诊断能力降级。
从库存视角：DI 卡比 DO 耐用但现场雷击/误接 110 V AC 会炸输入光耦——建议按每 3～4 个 DI 机架备 1 块冷备件，老 Tricon 装置（90年代末装）已进 Last-time-buy 窗口，立即按剩余寿命提 N+1～N+2。新 Tricon CX 部分推 3601E/3604E 系新 DI——物理不 pin-to-pin 兼容老槽位定义但机架同，老线继续用 3503EN 延寿。
应用场景与库存策略
ESD 按钮按下无反应最吓人——十次有两次是现场 N.C. 线断被模块报 Wire Break 捕捉到，八次是端子松动；模块真坏概率低但影响大（整组 32 点丢失）。缺备件等空运欧美 12–20 周。
典型场景与备货建议：
- 炼化 — ESD 系统现场按钮/限位开关采集（紧急停泵、消防阀位、液位开关）：非它不可（安全信号入口），建议每 Drop 含 DI 机架备 ≥1 块 3503EN 冷备件存 MRO。
- 海上平台 — Fire & Gas 系统 DI（手动报警按钮、探测器 Fault 继电器接点）：通常 SIL 2/3 要求，建议最低按 DI 机架数 1 块/3–4 机架。
- 化工 — 反应装置联锁 DI（压力开关系列 N.C. 串三取二预处理）：老线延寿继续用 3503EN，确认现插槽非 3501（8 DI）或 3805E（16 DI）——物理可插但类型不同系统拒认。
- 改造项目 — 升 Tricon CX 新 DI(3601E etc)：老 3503EN 物理兼容 Tricon CX 机架 I/O 槽，新项目如整 Drop 改造可换 3601E 获更高密度——老线不建议贸然升除非整柜改造。
真实案例：
某 LNG 接收站 ESD 系统（Tricon Trident），秋检模拟测试 #2 DI 机架 Slot 4 Ch 17 强制 1→0 无变化——在线 Force 仍无响应，测现场线 OK 短接模块输入端仍不翻转，确认 3503EN Ch17 光耦老化（老卡 2002 年装）。库房有 LTB 囤同版 3503EN，停机窗口断电拔出旧 DI（记录槽位号！），插入新模块，上电 TriStation → Hardware → Verify Module（或 Soft Download I/O Config），原 Point Definition 不变，Wire Break / Difference 清、强制测试正常。提醒：换完建议进 TriStation → Online → Read Module Diagnostics → All Points OK 及抽测 N.C./N.O. 翻转确认。
