描述
产品详情

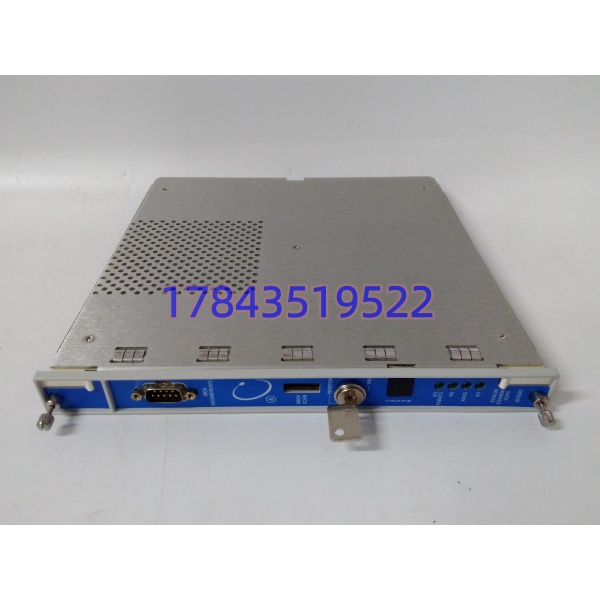

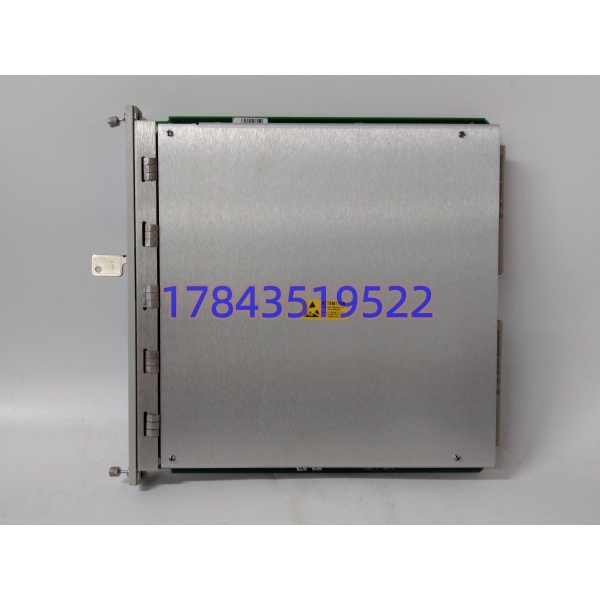

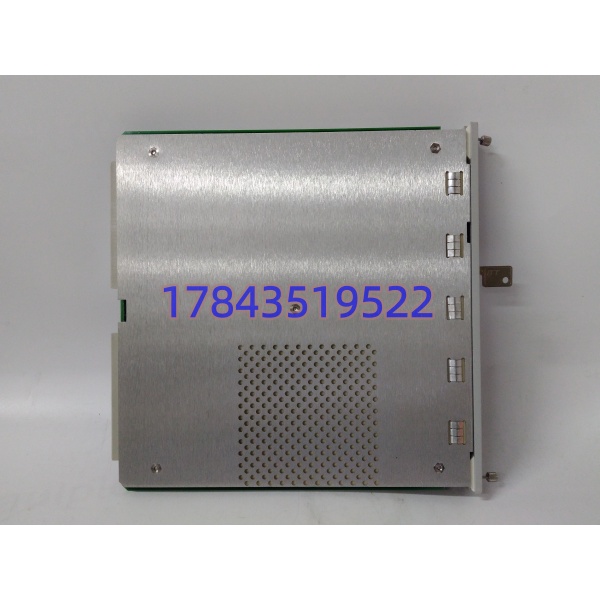

· 型号：3503E（疑写错为 350020）
· 品牌：TRICONEX
· 系列：Tricon v9/v10（3500 系列 I/O）
规格参数
| 参数项 | 规格值 |
|---|---|
| 通道数 | 32 路 DI（分 4 组，每组 8 点，组间共 COM） |
| 输入电压 | 24V DC 标称，工作 18-32V DC，支持干/湿接点 |
| 输入电流 | 典型 6mA@24V |
| 架构 | TMR，每通道三独立腿（A/B/C），主处理器 2oo3 表决 |
| 接线模式 | 源型（PNP）/ 漏型（NPN）软件可配，无需跳线 |
| 隔离 | 现场-背板 1500V AC 光隔（通道组间不隔离） |
| 响应时间 | <10ms（滤波 4-10ms 可组态） |
| 诊断 | 开路检测、腿健康、电压监视、自测 stuck-on |
| 背板电流 | 5V DC 约 1.5A |
| 热插拔 | TMR 系统运行下支持在线更换 |
| 前脸指示 | 每通道状态 LED + 模块 Health + 三腿 A/B/C LED |
| 工作温度 | 0-60℃（部分资料标 -40~70℃，以原厂手册为准） |
| 认证 | IEC 61508 SIL3、TÜV、ISA S84.01 |
| 适配机架 | Tricon 主机架 8110/8111、扩展架 8112 |
| 状态 | 3503E 归 Legacy；v11 系统用 3503EN，不直通 |
产品介绍
3503E（即采购单可能笔误的“350020”）是 Tricon 柜里吃现场 24V 开关信号的那块 DI 卡——压力开关、液位开关、急停按钮、阀门限位、泵运行反馈，全从端子排进来经它三腿并行采样，送主 MP 做 2oo3 表决。它不产逻辑、不驱阀门、不采 4-20mA，坏了对运行人员表现就是“某点 DI 在 TriStation 里偶发反显但系统没误动”，因为单腿故障模块自己隔离了。
和 3501E（115V AC/DC DI）比，3503E 是 24V 档；和 3502E（48V）比电压不同不能互插；和 3511（AI 4-20mA）比信号类型完全两路。商家页把“350020”标成 AI/AO/电源/通信卡全是 SEO 乱套——Triconex 3500 系列里 35xx 开头是数字量 I/O（350x=DI，360x=DO），38xx 是模拟量输出，37xx 是模拟量输入，4119/435x 是通信。看到 350020 先按 3503E 核对，别闭眼按商家描述收货。
应用场景与行业案例
我处理过最典型的一次：LNG 接收站 BOG 压缩机 ESD 站，TriStation 里“润滑油压力低”DI 点偶尔闪 OFF 又回 ON，但压缩机没跳。查下来是 3503E 第 12 通道 C 腿光耦漏电，2oo3 里 A/B 一致采信 ON，C 腿报 Deviation 自隔离，模块 OK 灯仍绿，运行画面看不出来。
- 炼化 ESD：反应器温度高、液位低、泵压力低开关全进 3503E，32 点一组，非它不可，因为 Tricon 硬件配置里 DI 类型锁 3503E，换 3501E 电压不对会烧腿。
- 油气压缩 F&G：火灾继电器、气体探测器报警接点、手动报警按钮，3503E 的开路检测保证“断线即报警”而不是“断线即误动”。
- 火电汽机 ETS：轴向位移大、振动大、真空低开关，3503E 的 24V 湿接点直接接 2 线接近开关，源/漏软件切换省得柜内改线。
- 化工批次：反应釜搅拌器运行反馈、刮料器限位，DI 点多但电流小，3503E 6mA/点功耗在满配 32 点时总背板电流仍可控。
前年沿江某 PTA 装置，年度检修做 ESD 联调，强制“急停按钮”点发现 TriStation 报“Point Not Found”。背景是这块 3503E 是 2004 年装机，前脸防尘盖丢了一直进灰，内部 C 腿扫描 MCU 焊点疲劳，该通道在 MP 里被投票剔除但没升报警级。危机是检修窗口 6 小时。后来从同集团芳烃厂借一块同 Rev 3503E 库存件，确认 TMR 双 MP 跑、该槽位允许维护→松卡扣拔旧插新（热插拔 15 秒，MP 控制未中断）→TriStation 重读 I/O 配置，强制测试通过。说实话 3503E 这种 DI 卡故障多是单腿光耦老化，表现不是“点死了”而是“点偶尔抖”，巡检不看模块 Health 里的 Leg Status 日志等于盲跑。
