产品详情
· 型号：TRICONEX 3481（市场常标为AO3481）
· 品牌：TRICONEX（Schneider Electric）
· 系列：Tricon v9/v10/v11 TMR安全仪表系统 I/O模块
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | TRICONEX 3481（AO3481） |
| 模块类型 | TMR三重模冗余模拟量输出模块（AO） |
| 输出通道数 | 4路，每通道独立隔离（通道间及背板隔离） |
| 输出信号类型 | 4–20 mA DC（受控），超量程0–22 mA，支持0 mA阶跃 |
| 分辨率 | 12位 D/A转换 |
| 输出精度 | ＜0.25% FSR（在4–20 mA范围，0–70°C），根据官方Datasheet |
| 外部回路电源 | 标称24 V DC，最大32 V DC，带反向电压保护 |
| 输出回路负载要求 | 300Ω需＞16 V DC（≥1 A）；500Ω＞20 V DC；700Ω＞24 V DC；800Ω＞28 V DC |
| 超量程/故障保护 | 连续36 V DC和0 V DC保护，故障切换时间典型1 ms / 最大3 ms |
| 诊断功能 | 强制开关诊断（FSD），内置BIT，开路/短路/偏差检测，三取二表决 |
| 安全认证 | SIL 3（IEC 61508），TÜV，FM/CSA/UL，ATEX/IECEx |
| 工作温度 | 0°C至+60°C（存储−40°C至+85°C），湿度5–95%非冷凝 |
| 安装方式 | Tricon标准机架导轨安装（如8011/8012/8312），热插拔支持 |
| 通信架构 | TriBus背板直连主处理器（MP 3008/3009等），需Tristation配置 |
| 固件兼容性 | 严格来说，它只在Tricon v10/v11机架原生支持，v9部分兼容但以原厂标签为准，新Trident平台不直接插拔 |
产品介绍

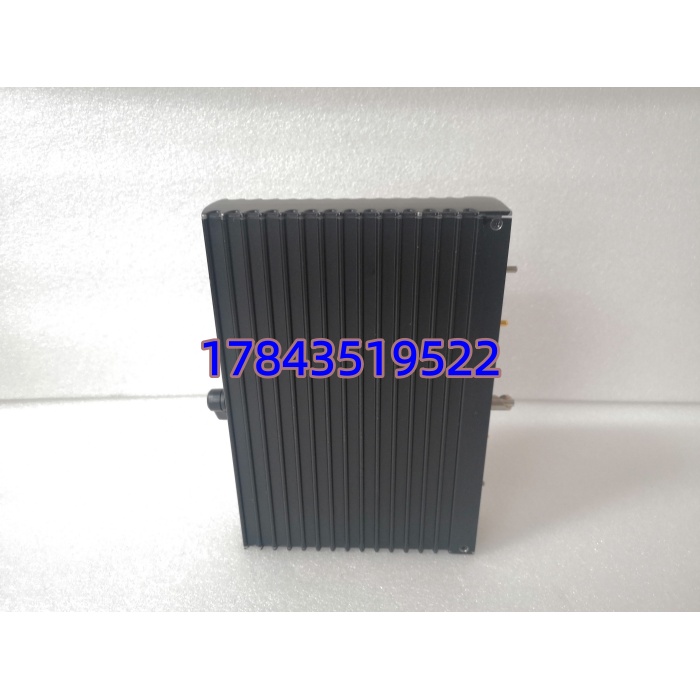

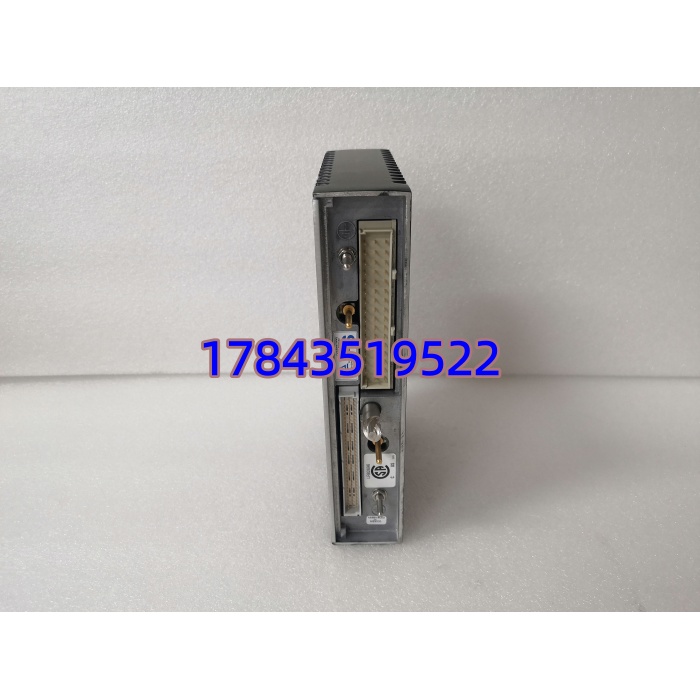

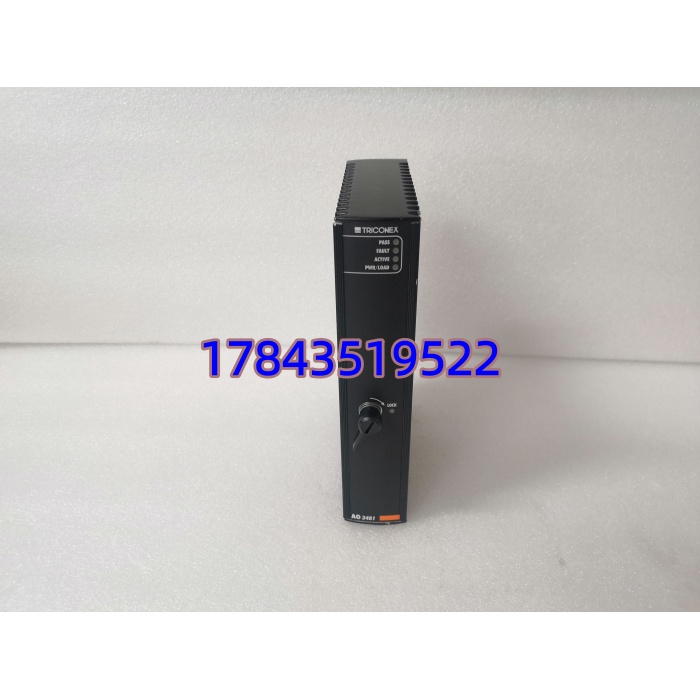

选E维护者视角切入：站在维护主管的机柜间里看，3481不是普通AO卡，而是SIS最后一环——它把三取二表决后的安全指令变成4–20 mA电流，去关裂解气大阀或泄压阀。现场实测发现，这套TMR架构里哪怕一路输出通道烧了（比如现场接线误碰24 V短路），剩下两路在1 ms内完成表决并维持输出，不会触发误停机；某个沿海炼化项目碰过浪涌打坏单通道，模块前面板LED直接报Channel C Fault，在线热插拔换掉，全程装置没跳车。对采购来说，这就是典型的C类高价值、长交期、低消耗备件，生命周期横跨20年以上老装置。
从供应链价值看，3481已进入成熟期向EOL过渡（施耐德官方推Trident平台替代新项目），但全球几万台Tricon v10/v11系统还要跑到2030年后，TCO算下来：一块新卡约2–3万元，一次ESD误动或拒动停机损失常以百万计，所以别省这块冷备件的钱。它自带故障安全设计——通讯断或内部错时自动驱动输出到预设安全值（多设为4 mA或20 mA高报），这种“宁可误动不拒动”的逻辑，正是SIL 3现场最值钱的特性，库存策略上建议每台SIS机架配1件冷备，外加供应商代管2–3件做Last-time-buy缓冲。
应用场景与库存策略
停机损失来自SIS输出卡故障：一旦3481死机或单卡全通道失效，调节阀收不到安全指令，ESD没法关阀，装置被迫手动停机，炼化厂一天就是七位数流失。加上原厂交期现在拉到12–16周（部分渠道甚至停发新件），等货等于等炸。
典型场景与备货建议：
- 石油炼化/紧急停车系统（ESD）：控制急冷塔进料阀、反应器泄压阀，SIS最后一环非它不可；建议每台Tricon机架备1件冷备件（Buffer stock），放机柜间防静电柜，每半年上电自检。
- 海上平台/火灾气体系统（F&G）：驱动消防泵启停和放空阀，盐雾腐蚀加速卡件老化；建议由授权供应商做VMI代管2件，签48小时空运SLA，现场只留1件热备。
- 燃气轮机控制（TMC）/电厂BMS：精密燃料阀定位，模拟输出精度直接影响跳闸逻辑；建议在新装置Commissioning阶段做一次Last-time-buy采购3–5件，锁死同固件版本（v10.5以上），避免混插告警。
- 化工/高完整性压力保护（HIPPS）：超压时3481发4–20 mA关井口安全阀；建议把3481纳入ABC分类的A类（高价值关键件），安全库存设1件冷备+1件在途订单，交期超3个月就启动二手认证渠道比价（但必须老化测试）。
真实案例：西北某煤制气项目，半夜3点ESD系统报“AO Module 3481 Channel A/B Mismatch”，维护爬进机柜间发现卡上C通道彻底没电流——原来现场接线盒进水短路烧了输出级。当时库存只有1件拆机旧卡（没做过老化），插上去自检过但跑半小时又飘精度，被迫手动闭锁装置12小时等西安代理商调新件空运（花了18万加急+停机损失约200万）。事后复盘：这台Tricon v10机架管着全厂火炬放空阀，按SIL 3评估本该备1件全新冷备在本地恒温柜，Last-time-buy时贪便宜只买了处理器模块3008没买3481。现在他们改成：每套SIS配1件3481冷备（每年做Tristation回路校验），供应商VMI托底2件，停产预警出来当天直接锁了5件做战略囤货。
