产品详情

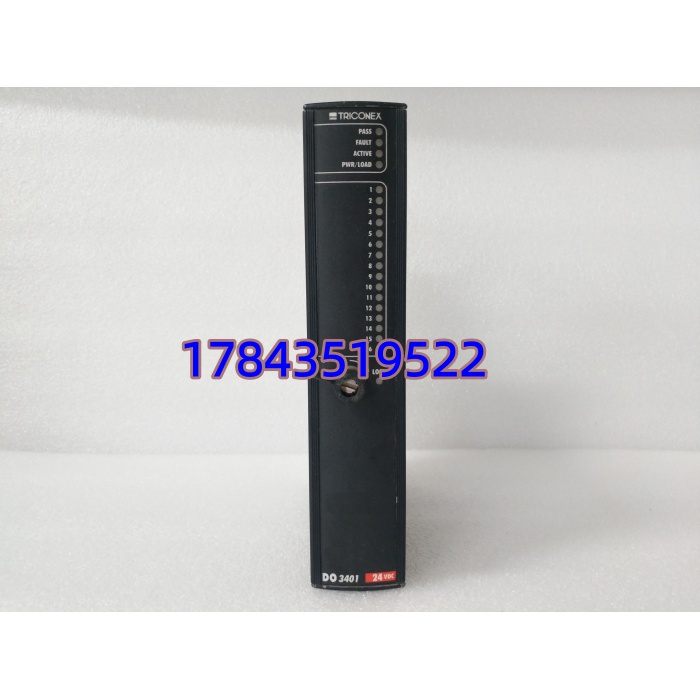

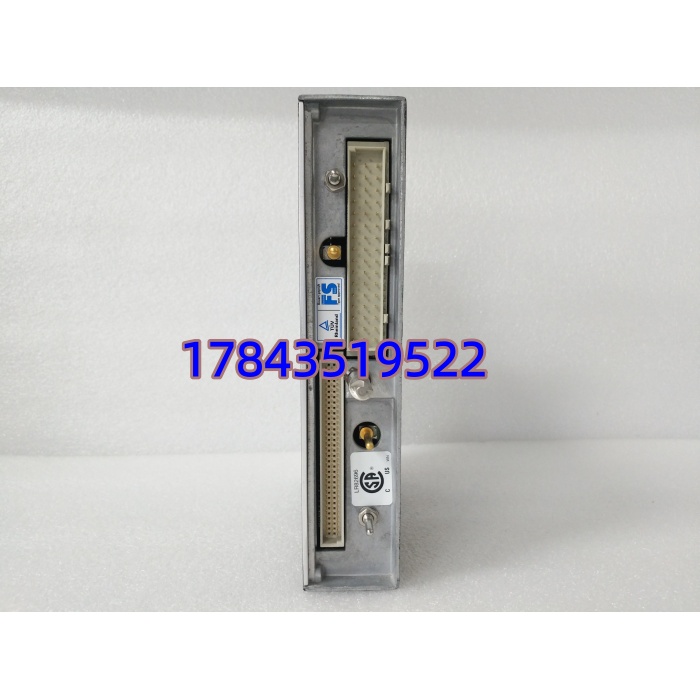

· 型号：3401（P/N 常见 7400206-001 / 9563-810 等印刷于标签）
· 品牌：Triconex（Schneider Electric — EcoStruxure Triconex）
· 系列：Tricon TMR Safety System — 24 VDC Digital Input Module (Type 3401)
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品类型 | Tricon TMR 安全数字量输入模块（24 VDC DI, SIL 3） |
| 模块型号 | 3401 |
| 典型订购/零件号 | 7400206-001 / 9563-810 / 4101A（依出货区域与年代——功能相同） |
| 适用系统 | Tricon Model 2351 / 3000 系列机架（v8.0 及以上 Firmware 兼容——严格来说 v11+ 新机架仍支持 3401 但建议确认 Fw Matrix） |
| 输入通道数 | 16 通道（单信号三点分别采，外部现场仅接 1 对线至端子板 TB810x/TC810x） |
| 额定输入电压 | 24 V DC（允许 15–30 V DC，逻辑 “1” 阈值 Typ. 15 V DC @ 2 mA） |
| 输入类型 | 湿接点（外供 24VDC 源型 Sourcing 标准），部分应用可配干接点+上拉 |
| 输入电流 | 标称 2.0–7.0 mA @ 24VDC 每通道（依版本） |
| 隔离方式 | 通道-逻辑 光电隔离 ≥1500 V rms (1 min)；三 TMR 通道间电气独立 |
| 表决 / 诊断 | 每点三通道独立采样 → MP 做 2oo3 表决；通道开路/短路/不一致自动报 Fault |
| SOE 功能 | 支持事件顺序记录（1 ms 分辨率），需 Tricon MP + TriStation 使能 SOE 并时钟同步 |
| 状态指示 | 前面板 LED — 16 ch Status (On/Off/Fault)、Module Healthy (Green)、Fault (Red)、TriBus Active |
| 热插拔 | 支持在线插拔更换（建议确认模块 Fault 或非 Healthy 状态再换；无扰切换要求其余 I/O 通信正常） |
| 配套端子板 | TB8100（标准 16 ch DI TB）/ TC8100（紧凑 TB）/ 外部配线端子排（现场 24VDC + 信号线 + COM） |
| 供电方式 | 由 Tricon I/O 机架背板 5V 逻辑供电（现场信号独立取外部 24VDC） |
| 响应时间 / 滤波 | 典型 < 3 ms（可组态 0–20 ms 软件去抖） |
| 工作温度 | 0℃ ～ +60℃（控制室柜内；Conformal Coat 版可扩展 -25～+70℃ 依认证） |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5%–95% RH，非冷凝 |
| 安规认证 | TÜV SIL 3 per IEC 61508 / IEC 61511；FM / CSA / CE / ATEX-IECEx（配合认证机柜） |
| 安装方式 | 插入 Tricon I/O 机架任意 I/O Slot（非 Slot 1-3 MP 位），带锁定杆 |
| 尺寸/重量 | ≈ 160×30×230 mm / ≈0.25 kg |
产品介绍
现场实测发现——Tricon DI 模块极少”全灭”，多是某点三通道中一通道报 Disagree（现场端子腐蚀致接触电阻增大使单路采样偏低）而 2oo3 仍正确表决，维护如忽略”单通道 Fault”当误报直到第二通道也挂则表决失败转 Safe State。3401 干的活就是三倍采现场 24V 开关量（ESD 阀位反馈/急停按钮/火气探头报警）送 MP 做表决，自带 SOE 毫秒时标——若 SOE 停摆或读值异常首查 Module Healthy LED 而非只盯 PLC 程序。
原厂对部分早期 Tricon I/O 批次 Legacy，新项目推 Trident + 新 I/O 但 3401 在新 Tricon 机架仍获支持一段时间。市面流通多为 NOS 及测试合格拆机，采购必要求插回原 Tricon I/O 机架识别正常 + 带现场 24V 模拟信号抽至少 4 通道读回正确（On→1 / Off→0） + 三通道 Status LED 显示 Healthy 截图。按 ABC 分类——SIS DI 模块归入 A 类，建议每 SIS I/O 机架或每 2–3 面同类机架备 1 件 Buffer Stock（注意与现网 Coating 后缀一致）。TCO 算一次 ESD 阀位反馈/急停按钮采集丢失致保护功能降等或机组停机，不是单块模块差价。
应用场景与库存策略
3401 故障征兆：单/多通道 Status LED 显示 Fault（Disagree）、Module Healthy LED 灭、TriStation 报 “I/O Module Failed”、现场 DI 信号确认正常但控制器读恒定 0/1 且 Fault 位 Set。
- 油气/化工 ESD 系统（Tricon 机架采集紧急停按钮/火气探头/ESD 阀位反馈 DI）→ 关键安全功能→建议每 SIS I/O 机架或每 2–3 面同类机架备 1 件冷备（Cold Spare），入库核对现网完整 P/N(3401 vs 3401C)及配套端子板型号(TB8100 etc.)，每 2 年抽检插机架验证识别+抽测 24V 通道读回正确。
- 电力/海上平台 机组保护 DI（跳闸按钮/保护动作返信）→ 冗余 I/O 配置故障可无扰切换→仍建议按 N+1 Last-time-buy 锁定至少 1 件（剩余服役 >5 年多锁 1 件做厂级共享）。
- 计划迁移 Trident 或新 Tricon + 新 I/O→ 可只备 1 件过渡，同步确认新 I/O 型号兼容（新机架多仍支持 3401 但新一代 Trident I/O 不同物理）。
- 二手/翻新件验收→ 索要：① 序列号及标签微距照（3401 / 7400206-001 + Coating 标识如有）② 插原 Tricon I/O 机架识别通过 + 至少抽 4 通道 24V 施加读回 1 / 撤读回 0 截图 + 三通道 Status LED Healthy ③ Firmware 兼容声明，拒收 LED 暗淡或针脚氧化件。
真实案例：某海上油田 ESD 系统（Tricon v10）3401 采集平台火气探头报警及紧急停按钮，运行八年某次平台大修除尘后上电 A 通道三色 LED 显示 Red Fault——现场 TB8100 端子排微腐蚀致回路电阻偏大一路采样低于阈值。因库房无同 Coating 版备件原厂交期 14 周，临时从邻近平台拆调等了 5 天降级运行。事后按 ABC 归入 A 类——向可靠渠道签 2 件同后缀(3401C conformal coat)冷备入库（其中 1 件做年度插机架读 ID + 抽测 24V 通道验证），另推动全平台 SIS DI/DO 按机架盘点。后来另一套化学注入平台同型模块遇老化，拆封冷备 15 分钟恢复全表决功能。
