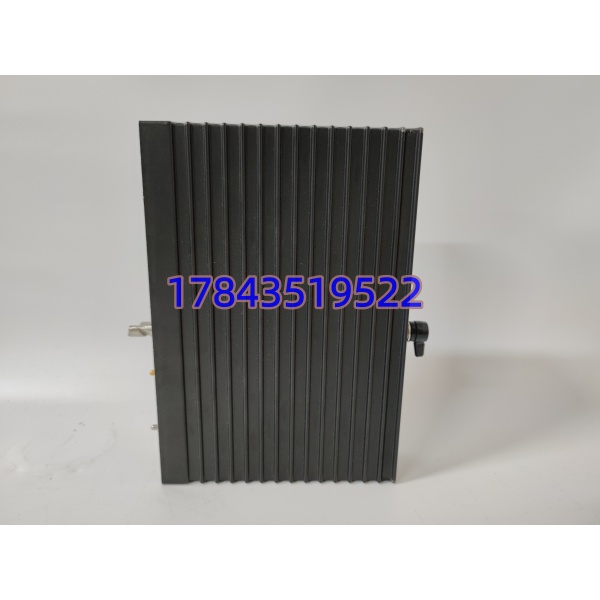

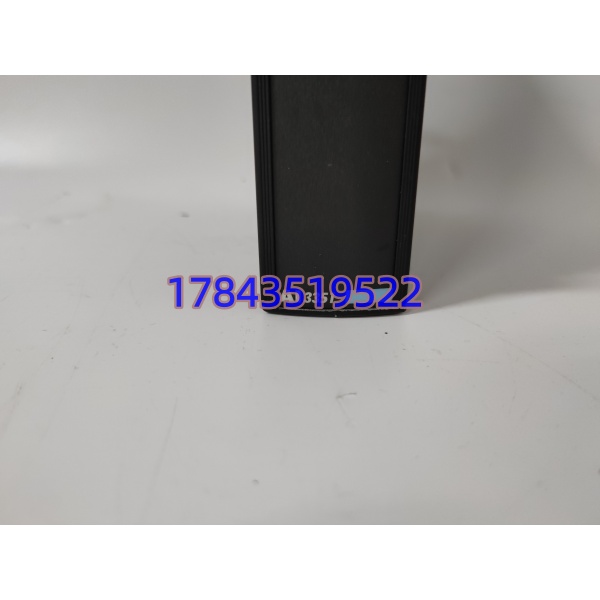

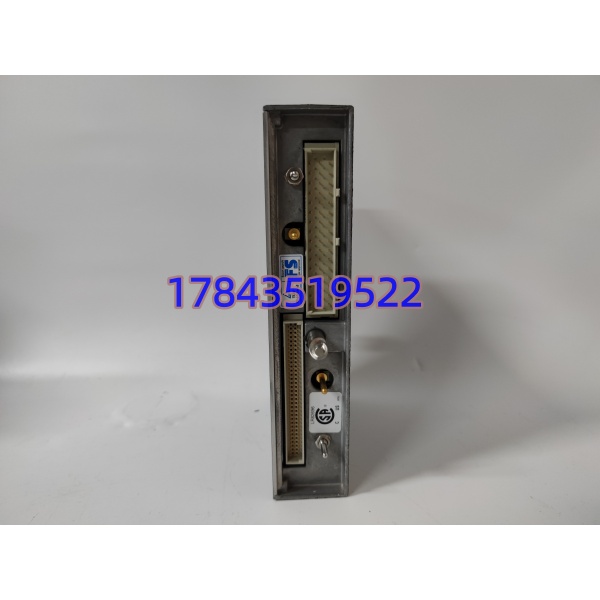

TRICONEX 3351 | Tricon TMR数字量输出模块

描述

产品详情

· 型号：TRICONEX 3351（3351 = DO模块，AI3351才是模拟输入，渠道常混标3351=AI，现场是32点DO）

· 品牌：TRICONEX（英维思Invensys → Schneider Electric）

· 系列：Tricon / Trident TMR安全仪表系统（SIS，Safety Instrumented System）

规格参数

• 模块类型：数字量输出（DO）模块，三重化冗余（TMR）：三套独立输出驱动+2oo3硬件表决，单通道故障系统降级不停机
• 通道配置：32个隔离离散输出点（光耦隔离），分组或独立通道隔离（需核对/以原厂手册为准）
• 输出类型：电子开关，可配置为源型（Sourcing/PNP）或漏型（Sinking/NPN），跳线或软件设
• 输出电压：标称24 V DC（典型），可选125 V DC / 120 V AC（依版本/端子板，最大250 V AC/DC需核对）
• 输出电流：每通道最大1.0 A连续（阻性），2.0 A浪涌100 ms，总模块功耗<5 W典型
• 负载类型：直接驱电磁阀线圈、报警蜂器、中间继电器（Class 1 Div 2），移除中间接线柜减少故障点
• 诊断功能：每通道电流回读+电压监测，开路/短路/接地故障检测，在线自诊断上传TriStation，前面板双色LED（绿=正常，红闪=故障）
• 通信与同步：Tricon专有TriBus背板，三通道间硬件表决，与主处理器（MP）通信，支持远程I/O扩展至12 km光纤
• 供电方式：机架背板供逻辑电（5 V DC），现场侧24/125 V DC外部供（端子板接入，隔离2500 V AC通道–背板）
• 安装形式：标准Tricon/Trident机架插槽（V8/V9/Trident机箱），插卡式金手指，前后面板螺钉固定，支持热插拔
• 外形尺寸：约267×107×302 mm（带端子延伸，裸卡约150×100×50 mm），重量约0.5–1.5 kg依带不带外壳
• 工作温度：–40°C至+70°C（标准工业宽温，Conformal Coating防腐涂层版可选G3级）
• 存储温度：–40°C至+85°C，湿度5%–95%非冷凝，抗振5 g（10–2000 Hz），抗冲50 g（11 ms）
• 安全认证：IEC 61508 SIL 3，API 670（汽轮机保护），ATEX/IECEx Zone 2，UL 508，CSA，CE
• 固ware与软件：TriStation 1131 / EcoStruxure Triconex组态，EDS文件匹配模块版本（3351 vs 3351A增强诊断）
• 关键备注：3351是DO模块，别和AI3351（模拟输入）搞混；现场需配对应端子板（如TB3351或外部 marshaling），DO信号经端子板出柜，模块本身只插机架

产品介绍

这是TRICONEX（现施耐德）Tricon/Trident SIS系统的3351数字量输出模块，定位很明确：安全仪表系统最后一道执行环节。插在Tricon机架里，三套独立输出驱动并行跑，硬件2oo3（二取三）表决——任意一路烧了、现场线短路了，另两路一致照样输出正确电平，系统降级运行报诊断但不停车，满足SIL3。32点隔离DO，直接驱ESD电磁阀、消防泵启停继电器、报警喇叭，不用中间继电器柜（每点1A@24V DC或125V DC/AC），减少接线故障点。前面板双色LED每个通道绿灯亮=输出导通，红灯闪=开路/短路/接地故障，TriStation里能看到“Ch 24: Open Circuit”直奔查线。

和普通PLC的DO卡比，这货卖点是TMR架构+SIL3原厂认证——化工厂ESD、油气平台火气联锁、汽轮机超速保护，安评强制要求SIS独立SIL3，普通AB/Siemens DO卡过不了。坦白讲，3351老版已被3351A（增强诊断）替，新项目用Trident DO卡，但国内炼厂/海上平台还大量跑V8/V9机架的3351，现在二手备件市场流转。我在现场遇到过ESD测试时3351报“Ch 8 Short”，实际是电磁阀线圈匝间短路，模块没拒动也没误跳，诊断直指故障点，省了半天捋线。

应用场景与行业案例

痛点切入：我在现场遇到过千万吨炼厂反应器超压，ESD按钮拍下，普通PLC DO卡因单点故障拒动，安全阀起跳喷料损失百万。还有海上平台盐雾腐蚀，中间继电器柜端子松动导致消防泵拒启，非计划停机等直升机换件两天。3351专治这类——TMR三取二表决，单DO驱动烧了另一路顶着，直接驱电磁阀少中间柜，盐雾版Conformal Coating扛G3腐蚀，SIL3保安评过关，热插拔换模块不停ESD逻辑。

典型场景：

• 炼化厂紧急停车系统（ESD）：3351插Tricon机架，32点驱进料切断阀电磁阀、急停继电器、报警器，2oo3表决防拒动/误动，非它不行因为SIL3认证安评强制。
• 海上油气平台火气系统（FGS）：盐雾G3涂层版3351驱消防泵启停、声光报警器、关井ESD阀，热插拔换模块不停平台生产，远程I/O光纤12 km连中心处理厂。
• 燃气轮机超速保护（API 670）：3351做Tricon SIS输出层，驱主汽门快关电磁阀，响应毫秒级，三通道独立驱动防线圈断路拒关，保转子不飞车。
• 老旧Tricon V8保产备件：化工厂SIS原3351A烧了，插3351进同机架（3351A向下兼容3351），TriStation升EDS，端子板TB3351全兼容，避免换整套SIS花七位数。

真实案例：前年在沿海LNG接收站，ESD月度测试时#2罐区消防泵启不了，TriStation报“3351 Ch 16 Short”。操作工不敢测阀怕拒动。我到机柜间看3351前面板，Ch16红灯闪绿正常其他，说明模块自身TMR表决输出正常但现场线短路。断电拔模块（热插拔时备机RUN但这是单机架单DO，先切ESD手动旁路），金手指看没问题，插测试机架测Ch16输出驱动——内部OK，说明是现场电磁阀线圈短路不是模块坏。换线圈重接线，插回3351，取消旁路，测试通过。说实话，那块3351有盐雾白霜、外壳划痕，但诊断直指现场故障而不是乱报模块坏，省了盲换DO卡再跳ESD的损失。现场它就是救命备件，MTBF标称>5万小时但盐雾里五年必查涂层。
