产品详情

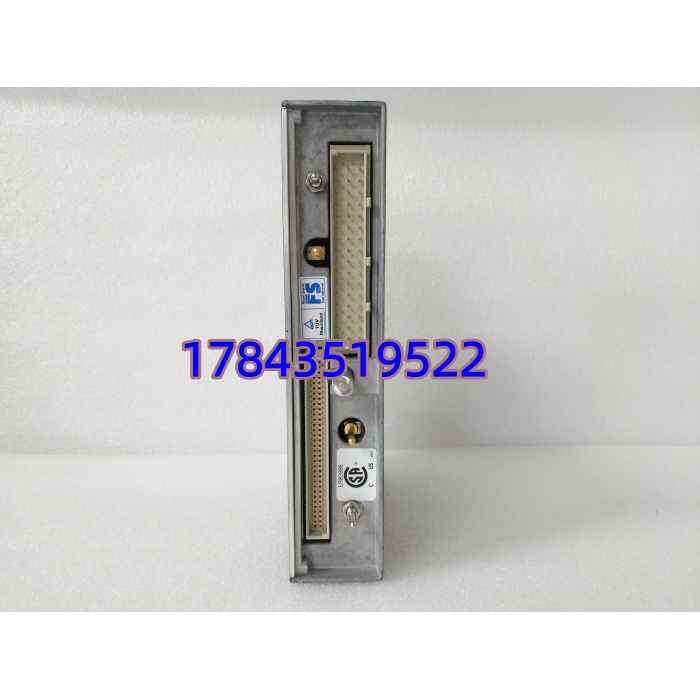

· 型号：3351（MP 3351，物料参考 966001-001 / 7400105-001）
· 品牌：Triconex / Schneider Electric
· 系列：Tricon™ SIS Platform — 4-Channel Analog Input Module (AI)
规格参数

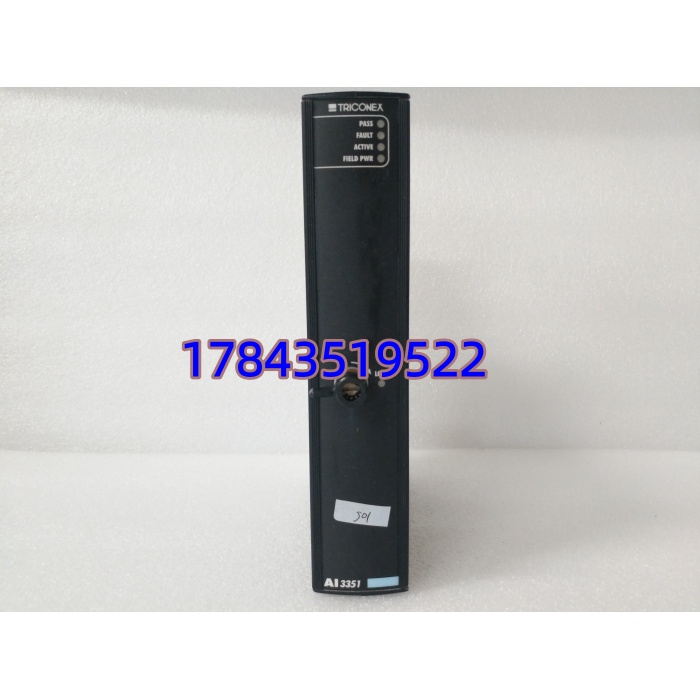

| 参数项 | 规格说明 |
|---|---|
| 完整型号 / Market No. | 3351（MP 3351），常见 Schneider P/N 966001-001、7400105-001、355001-001 等；早期 Invensys 编码 355001 |
| 制造商 | Triconex Corp.（USA）→ Schneider Electric Safety & Critical Control |
| 适用系统 | Tricon™ v9 / v10 / v11 机架（3503E Main Processor + 3009 PS + 3351 AI + 2101 DI + 2201 DO…）及 Trident 机架兼容模式 |
| 通道配置 | 4 路独立模拟输入，分 2 组 × 2 通道（依组态可独立设类型/量程） |
| 输入信号类型（软组态+配线依赖 TB） | • 电流：0/4–20 mA DC（通过 250Ω 精密分流电阻转电压内采），三线制/两线制变送器 • 热电偶：Type J/K/T/E/N/S/R/B（内部冷端补偿 CJC 在端子块 TB 内） • 毫伏：±50 mV / ±100 mV（依组态） • 部分版本支持 ±10V DC（需外部分压或专用 TB） |
| A/D 架构 | 每通道三片独立 Σ-Δ ADC（TMR 各一片）→ Main Processor 做 2oo3 Vote；分辨率 16 bit |
| 精度 / 温漂 | 典型 ±0.1% F.S.（电流 mode @25℃），CJC 精度 ±0.5℃（依 TB 型号及环境）；温漂 ≤±50 ppm/℃ |
| 输入阻抗(电流 mode) | ≈250 Ω（内部分流电阻）＋线路阻抗，变送器回路需能提供 ≥24V DC 回路电源外供 |
| 诊断功能 | 传感器开路/断线(Open Wire / Burnout Detect)、超量程(High/Low Limit)、模块 RAM/ROM/Comparator Self-Test、Communication CRC；TB 侧 CJC 异常报警 |
| 热插拔 | 支持在线插拔（Hot-Swap）；新模块插入自动从 Main Processor download I/O Configuration（Channel Type / Range / Alarm Limits / Filter Time Constant） |
| 配套端子块(TB) | 须配 Tricon Analog TB（如 4115A / 4125 / 9771-335 系列）——TB 内含 CJC 传感器（TC 应用）、熔断、信号公共端及外供回路电源接线端子；3351 模块本体不接触现场线 |
| 供电要求 | 由 Tricon 机架背板供逻辑 5V DC（典型模块功耗 2.5–3.5W），现场回路电源由 external 24V DC PS 经 TB 引入 |
| LED 指示 | PWR（模块健康绿）、PASS（OK 闪绿）、FAULT（红 / 报警琥珀）、每通道 Status LED（正常点绿，报警/故障闪/熄 依设定） |
| 隔离特性 | 现场侧↔逻辑侧 ≥1500V AC 光耦隔离；通道-通道 共参考（依 TB 配线单/双 ended），符合 IEC 61508 SIL 3 |
| 工作环境 | 0～+60℃（储存 -40～+85℃），5–95% RH 非凝露；可选 G3 三防漆版（-C 后缀某些批次）；符合 UL / FM / CSA / CE |
| 物理尺寸 / 重量 | Tricon 机架单槽 ≈305×30×200 mm（H×W×D），≈0.45 kg |
| 生命周期状态 | 3351 属 Tricon Classic I/O — Schneider 仍有限支持但新项目推 3503E + 3805E AI；全新原厂交期波动(8–20周曾见)，市场全新尾货+测试拆机流通；无 Pin-to-Pin 替代——升代需换 3503E 机架 + 3805E 等新 I/O（属改造） |
产品介绍
在某海上平台火气/压机 ESD SIS 碰过——Tricon 主架 3351 采集反应器壁温（K 型 TC + 4115A TB 带 CJC）、分离器液位变送器(4–20mA)、压缩机入口压力(4–20mA)。有次壁温通道缓慢漂移 +2℃/月，追查是端子块内 CJC 测温元件老化而非 3351 A/D 本身偏差——这提醒一个事实：AI 模块精度不仅看板子还要看配的 TB（尤其 TC 应用 CJC 在 TB 不在模块）。3351 本质是把现场模拟量做三路独立 16bit Σ-Δ 采样后 2oo3 表决送主机，比单 A/D 卡多一层硬件冗余。
严格来说，3351（MP 3351 / 966001-001）兼容 Tricon v9/v10/v11 及 Trident I/O slot（自动识别）——与早期 355001 是同一物不同年代编码，插 Trident 需 I/O Bus 版本匹配（几乎都 OK）。库存经理视角：归 A 类（模拟量反馈参与 SIL-3 联锁或高选/低选保护——如液位变送器 AI 进 SIS 做低低联锁停进料泵，模块死则该点冻结或表决后判 Fail-Safe 值依组态常触发旁路或停机），Tricon Classic AI 无原位替代坏只能换同型号或全盘升 3503E+3805E，属典型 LTB 对象。
应用场景与库存策略
3351 故障表现：模块 Fault LED 红亮 / PASS 不闪 / 某通道值跳至 Fail-Safe Default（如 0mA 或 4mA 依 config）→ Tricon 主机报 “Module x Comm Lost” 或 “Point x Failed High/Low” 依组态。TMR 架构下单模块完全 Dead 通常靠另两模块表决保住数值（若三取二输入同物理点分别进三块 3351 各一通道），但若三块 3351 中同物理点均故障或模块部分死通道——该 AI 点可能冻结触发联锁动作。Schneider 对 Classic I/O 交期 8–20 周波动，国内靠库存尾货。
- 炼化/海上—Tricon SIS 系统 AI 采集（反应器壁温 K/J TC + CJC TB、分离器液位/pressure 4–20mA 变送器）：TMR 三模块各采同点一分 → 建议按每同类 SIS 机架备 1 件冷备（Buffer Stock），密封防静电袋保存，每 2 年插 Tricon 机架（不接现场线）看 PASS LED 闪绿、TriStation 确认 Module Status = Healthy 及做通道 Force/Simulate 验证 A/D 读值。</li>
- 化工—SIS 压缩机防喘振入口压力/压差 AI（4–20mA 进 3351）：同型装置 ≥2 套可按 N+1 建周转备件池（注意端子块 TB 型号需与现场一致）。
- 老线无明确升代计划：若系统运行 >12 年且无 3503E 改造预算 → 建议趁渠道有货做 Last-time-buy（按运行 AI 模块类型数 1:1 或 N+1），同步备份 Tricon Logic Program + Variable Description + I/O Config (.tcx / .lst / .ioc) 归档。
- 端子块(TB)匹配特别注意（TC 应用）：3351 必须配对应 Analog TB——TC 应用务必用带 CJC 的 TB（如 4115A 含 CJC sensor），若现场原装是 4115A 勿换无 CJC 版（如某些 4125 配电位器校准型）；TB 老化（CJC 漂移/熔断丝氧化）建议同步评估备 1 件同型号 TB。
真实案例：
南海某平台工艺 SIS（Tricon v10，3503E + 2×3351 AI + 2101 DI + 2201 DO），运行第 9 年 #1 槽 3351 因柜内盐雾腐蚀致 A/D 比较器基准漂移——壁温通道读值渐偏 +5℃ 未触发报警（仍在校验限内），两月后完全 Comm Lost 模块 Fault 红亮。主机靠另两模块表决暂保值但冗余度降。库房零备件，调货等了 4 天（补给船+清关），期间 SIS 降级运行需额外巡检签认。事后只做两件事：①锁定 1 件 3351 MP3351（同 P/N 966001-001）放平台恒湿柜；②PM 加”每年大修测 TB CJC 值比对便携基准温度计（±1℃ 内） + 目检 3351 板无腐蚀、背板 5V DC 纹波”。花不到 $3200 囤一块老 AI 放柜里，比一次 SIS 降级运行签单值当——这就是 TMR SIS “模拟感知层”A 类件的库存逻辑。
