产品详情

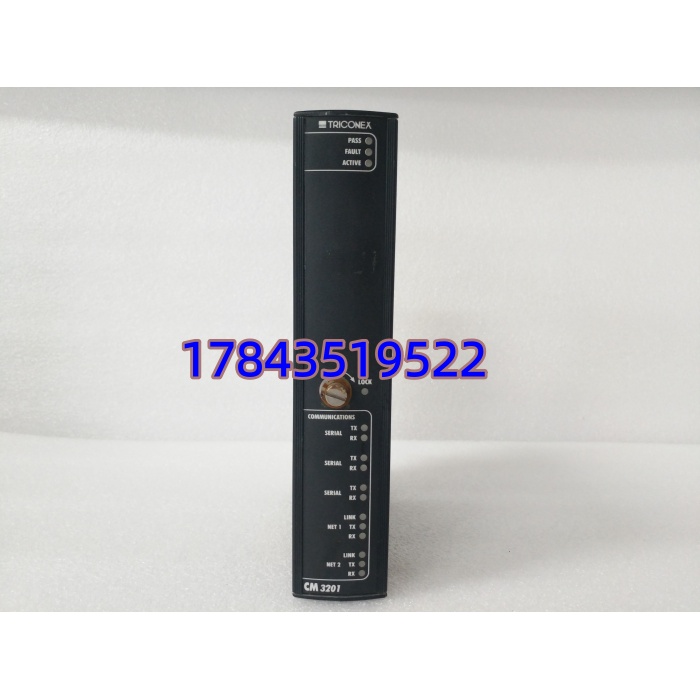

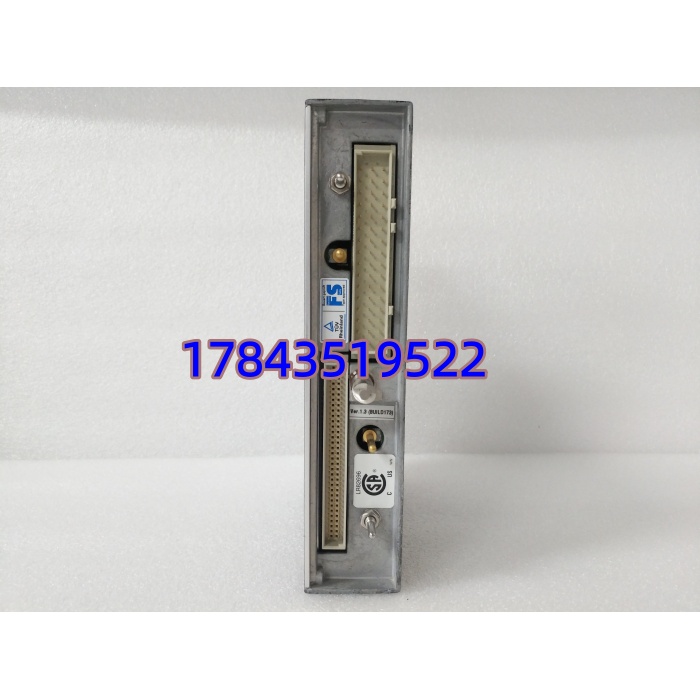

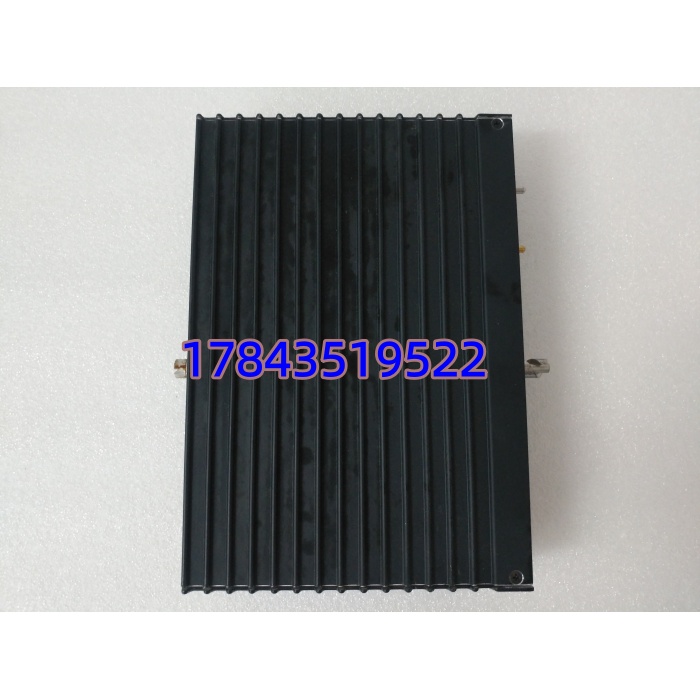

· 型号：3201（Tricon Main Processor Module，常见 P/N 7400206-010 / 7400200-010）
· 品牌：Triconex / Schneider Electric Process Safety & Automation
· 系列：Tricon v9 / v10 / Trident — TMR Safety PLC (SIS)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | Triconex 3201 Main Processor Module for Tricon TMR Safety System (Trident compatible) |
| 常用订货号 (Ref) | 7400206-010（3201 Rev C/D — 支持 TriStation 4.x/5.x），7400200-010（早期 Rev A/B） |
| 适用机架 | Tricon 3009 Main Baseplate（主机架）或扩展机架 3009E（需配 3503 电源对），与 3503 电源、3511 DI / 3515 AI / 3625 DO 等 I/O 模块同架 |
| 模块类型 | TMR Main Processor (MP) — 三取二表决架构中每机架需 3 块 3201（1+1+1 热备无单独”主/从”之分，三块并行 Vote） |
| CPU | 定制 32-bit RISC 安全微处理器（各版主频微升，早期 25MHz→后期 100MHz+ 兼容指令集） |
| 用户内存 | 2 MB（早期 3201）～ 8 MB（后期 Rev D/E 支持大应用），NVM 存应用+SOE+Config |
| 编程软件 | TriStation 1131 v4.x / v5.x（IEC 61131-3 + Tricon 专有安全功能块库） |
| 通信口 | 1×RS-232 前端 DB9（TriStation 编程/维护口），经 Tricon Communication Module (TCM 4119/4329) 上 EtherNet/IP / Modbus TCP / OPC 等 |
| 诊断 | 上电全自检 + 周期在线交叉通道比对(Cross-Channel Compare)、RAM/ROM/ALU 自测，故障模块 LED 指示 ERR + 机架 SOE 记录 |
| 状态指示 | RUN（绿—程序运行）、ERR（红—模块故障/未加载/配置不匹配）、IOP（绿—I/O 通信正常）、PASS（表决通过指示）及各 COM LED |
| 热插拔 | 支持——TMR 架构任一块 3201 可在线拔出更换（剩余两片继续运行），新模块自动从同伴同步应用与 NVM 并重入 RUN |
| 冗余/表决 | 三模块无主备——三取二 Majority Vote；两模块运行时降为 Dual Mode（通常给 Degraded 报警，部分应用可组态允许短期双模块运行） |
| 供电要求 | +5 V DC 由 Tricon 机架背板供给（典型每块 ≤ 3.5~5 W），总机架功耗依 I/O 模块数 |
| 工作温度 | 0 ℃ ～ +60 ℃（控制室安装），储存 -40～+85℃ |
| 相对湿度 | 5% ～ 95% 非凝露 |
| 认证 | IEC 61508 SIL 3、TÜV、FM / CSA Class I Div 2、ATEX/IECEx Zone 2（依系统整体认证） |
| 尺寸(约) | 单 Tricon 模块 约 30mm W × 267mm H × 203mm D（与 I/O 模块同外型） |
| 重量(约) | 0.7～1.0 kg |
| MTBF | > 100,000 h（厂商典型 TMR 架构下系统 MTBF 显著更高） |
产品介绍
（B 技术定位切入）现场实测发现 3201 最常被误判的故障是”单块 ERR 闪但装置没跳车”——这正是 TMR 设计的精髓：三取二表决遮掩单通道故障。真正要警惕的是三块先后老化（超 15 年老装置电容/电池退化）或 SOE 报 “Cross Channel Compare Failed” 暗示两块以上飘移。3201 在 Tricon 架构里跑安全逻辑（ESD 联锁、火气 shutdown、压缩机防喘振保护）——它若三块全挂或直接双模块降质未处理=SIS 触发安全动作或拒动（依设计），炼油/乙烯/海上平台关键装置停机损失或安全事故代价极大。
Triconex 对早期 3201 某些版本发过 PCN/LTB，全新原装靠尾货交期不稳（8~20 周）。按 ABC 看 SIL 3 SIS 属 A+ 类——建议 TMR 机架按 每机架备 1 块 3201（最低全装置 ≥1 件经测良品，注意与现网同 Rev/FW），并坚持三块同 Rev 做周期性健康巡检(SOE 趋势)。TCO 持有几千欧 vs ESD 误动/拒动损失轻松七位起——Buffer Stock + 同 Rev 管控是 SIS 维护铁律。
应用场景与库存策略
3201 故障后果分两层：单块故障=TMR 降 Dual Mode（可继续运行给报警，应计划更换）；双块/三块故障→SIS 进入 Trip State 按组态或安全态或要求手动干预。典型用于炼化 ESD/PSD、海上平台火气系统(F&G)、大型压缩机组防喘振 SIS、核电辅助保护。
- 炼化装置 ESD/PSD（Tricon 3009 机架 3×3201 + 2×3503 + DI/DO AI/AO）→ 建议按每 TMR 机架备 1 块 3201 经测冷备件（与现网同 Rev/Customer ID 版），密封防静电袋保存；每大修做 SOE 读模块 Error Counter 趋势，超阈值提前更换。
- 海上平台 F&G / ESD（Tricon Trident 紧凑型机架）→ 建议关键平台各留 1 件或按在线机架数 33%~50% 池化持有，遇 EOL/LTB 按
(机架数 × 年故障率估 0.3~0.8% × 剩余寿命) + 安全余量 1~2LTB。 - 老厂延寿无升级预算（TriStation v4.× 工程、3201 Rev A/B）→ 新 3201 Rev D/E 通常向下兼容旧工程但建议先做离线验证——若极老 Rev A 无新件考虑向二手市场找同 Rev 认证测试件，勿盲目升版致工程需移植。
- 注意同 Rev 管理：TMR 三块建议同硬件 Rev + 同 Firmware ——混 Rev 可运行但增加诊断噪音与备件复杂度，采购时索要激光印 Rev 字母核对。
真实案例：沿海某 8Mt/a 炼化芳烃联合装置 ESD 层为 Tricon v9（3009 机架 3×3201 Rev C + 2×3503）。投运第 13 年大修后开机 SOE 报 “#2 MP Cross Compare Error” 随后 #2 MP ERR 常亮——插拔重启暂恢复一周后再死确认板级老化（NVM 校验错）。库房无 3201 备件原厂代理调尾货 4 周起。临时从已停技改预留机架拆同 Rev C 件热插拔更换（剩余两片继续运行无扰动），ESD 未触发跳闸。事后业主按全线 3 套 Tricon ESD 机架采购 2 件经测 3201 Rev C 冷备集中保管+建立每机架模块 Rev/FW 版本台账——再未因此降级运行。
