描述
产品详情

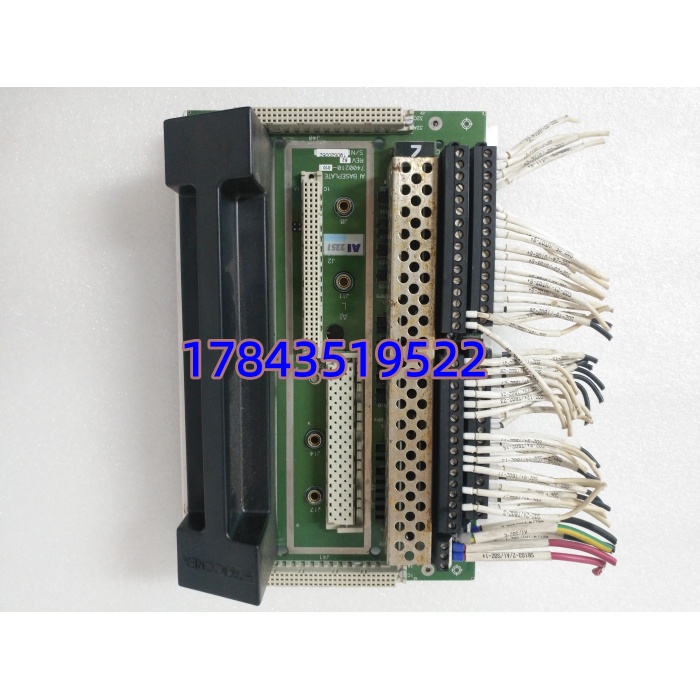

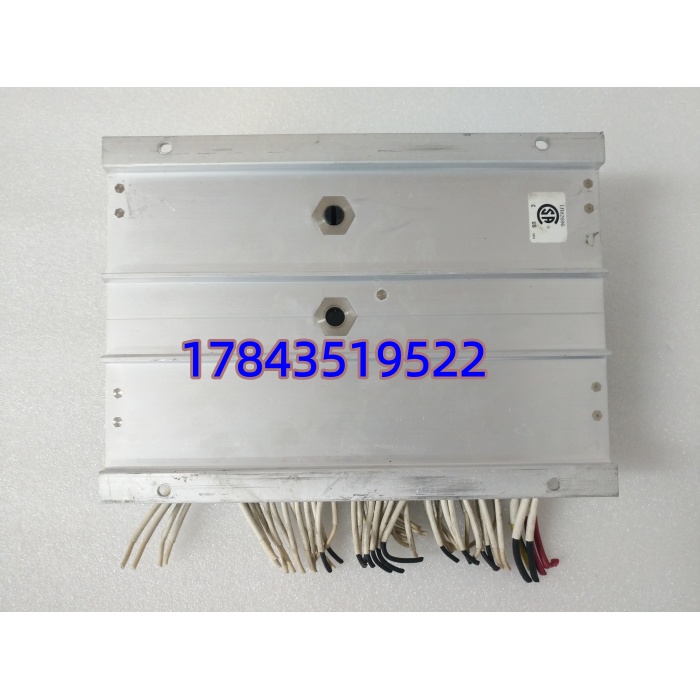

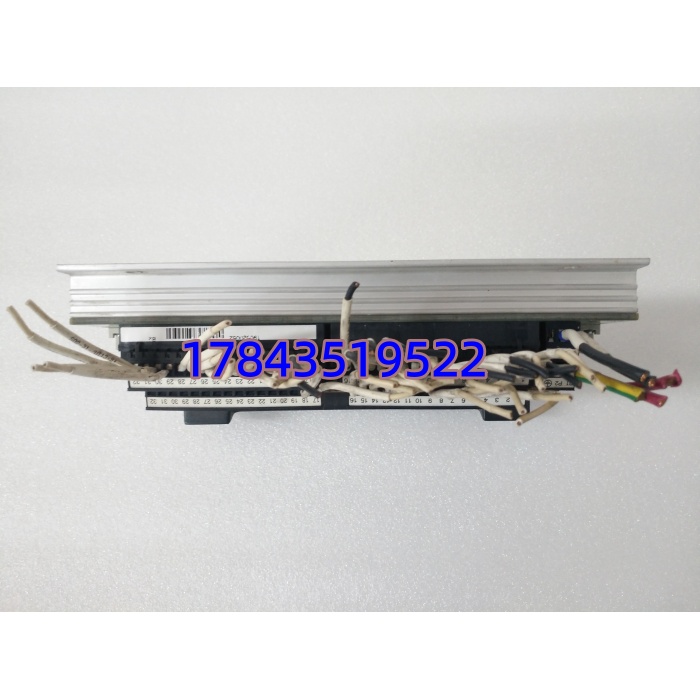

· 型号：TRICONEX 2351（引用 TS3000 系统 P/N；实际 A 类关键更换单元为 Tricon Main Processor Model 3009 or 3008，配合 3511/3510 PSU、3503 DI 等——下文按 TS3000 主站备件包视角说明）
· 品牌：TRICONEX（现 Schneider Electric – Triconex）
· 系列：Tricon TS3000 — TMR Safety Instrumented System (SIS/ESD)
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品/系统型号 | Tricon TS3000 系列（主处理器模块典型 3009 / 3008；系统组件常引 P/N 2351 于旧 BOM） |
| 常见关联模块 | 3009 Main Processor (TMR, Flash 内存) / 3008 (早期 DRAM 版) / 3511 PSU / 3503 DI / 3604 DO / 3700 AI 等 |
| 制造商 | Triconex / Invensys / Schneider Electric |
| 架构 | Triple Modular Redundant (TMR)：3 个独立微处理器通道各执行同逻辑，两两交叉比较，单通道故障被表决剔除 |
| 安全等级 | SIL 3 per IEC 61508 / IEC 61511（系统证书附 TÜV，需按手册组态获证） |
| 表决逻辑 | 典型 2oo3 硬件表决 + 软件 AND/OR/Time Delay 可组态 |
| 程序容量 | 3009 典型 ≤ 8–16 MB 应用逻辑 + 符号（依 Flash 版本），支持 IEC 61131-3 功能块/梯形图/SFC |
| 扫描周期 | 典型 50–200 ms 可组态（高速 I/O 刷新 ≤ 20 ms 部分模块） |
| 非易失存储 | Flash EEPROM 存逻辑 + 配置 + SOE 指针（3009 版不需定期换电池；3008 老版需锂电备份 SRAM） |
| 通信接口 | Front RS-232(DB9) for TriStation；Rear COMM Ports：Modbus RTU RS-485、Modbus TCP (via optional 4119/4120 通信模块)、OPC DA/AE 等 |
| I/O 总线 | Tricon Trident Bus 与 3500 系列 I/O 模块通信（max Drop & Node 依系统拓扑，典型 ≤ 118 I/O modules/Node） |
| 编程软件 | Tricon TriStation™ 4.x（离线组态 + 在线 Force / SOE Analyzer / Logic Compare） |
| 状态指示 | 前面板 3×Ch.A/B/C Run LED + System Fault / I/O Fault / Comms / Majority Vote LEDs |
| 所需电源 | 通过 Tricon 机架由 3511 (24VDC) 或 3510 (120/240VAC) Power Supply 模块供给 5V/±12V 背板电源 |
| 工作温度 | 0℃ ～ +60℃（控制室/ESD 柜内），存储 -40℃ ～ +85℃ |
| 相对湿度 | 5%–95% RH，非凝露，G3 腐蚀等级 per ISA-S71.04 |
| 机架尺寸(约) | 19″ 机架 6/12 槽（主处理器占 Slot 1，PSU Slot 最左/右，I/O 占余槽） |
| 重量(约) | 主机模块 ≈ 0.4 kg（机架总成另计） |
| 认证 | TÜV SIL 3 / CE / UL / FM / ATEX/IECEx Zone 2（系统级，依整体配置） |
产品介绍
(F 历史生命周期验证)
在某海上平台 ESD 系统年检碰过：主 Tricon 架 A 系 3009 报 “Channel B Divergence — Cross Compare Fail”，热拔插更换后三通道自动重同步无扰动——这正是 TMR 价值，但那套已运行 13 年 NVRAM/Flash 虽标免电池仍有配套 3511 PSU 电解老化提醒我们整套机架按 A 类管。2351 号在旧标书里常代指整套 TS3000 主站，实际现场更换频率最高的高值单元是 3009 处理器及 3511 PSU。
Tricon 是典型 SIL 3 TMR ESD/F&G 平台，三通道各自跑同一 SIS 逻辑互比剔除单故障，控制紧急切断阀命令生成与火气探测联锁——一旦双通道异常(极小概率共因如机架电源掉电)或主处理器全失效对应 ESD 节点所有 DI/DO 失联可能迫使装置安全泄压或停机。Schneider 对 部分早期 I/O 与 3008 标 Legacy/Maturity，新件交期曾拉至 16～30 周且部分地区仅 NOS——从 ABC 分类应按 SIS 站数列 A 类关键备件（主处理器 3009 + 3511 PSU 建议 N+1 冷备，最少 1 台整机逻辑备件包或分体保底 1 CPU + 1 PSU），提前存 TriStation .tcx 项目备份及确认 FW 版本匹配。
应用场景与库存策略
SIS 控制器若完全宕机（Tricon 主架双 PSU + 3009 全失效），对应 ESD/F&G 节点所有 DI/DO 失联——多数设计 Fail-safe 关断阀带电/失电动作及部分回路允许短时旁路但 SIL 验证可能开观察项甚至要求整改降等。 无引脚兼容替代（专有 TriBus + TMR 固件），原厂交期长且部分区域进入 Legacy。
- — 3009 主处理器执行 SIL 3 联锁逻辑 → 无通用替代(专有背板+TMR FW) → 建议按运行 SIS 站数 N 设 N+1 冷备件（最少 1 台 3009 CPU + 1 块 3511 PSU，有条件备 1 套主架逻辑模块包），提前存 TriStation .tcx 项目 + SOE setup 备份。
- — 可共享 1 件周转备件，但须签 VMI 或保 72h 达；注意核对完整 3009 后缀(-xx)及 FW 版本。
- 计划整体 SIS 迁移至 Tricon CX / Trident 或第三方(18 个月内) — 暂停增购仅维持现网最低存量至割接。
- 已接 Schneider Triconex PCN 标注 Mature / Limited Availability(3008/早期 350x 部分 I/O) — 建议按”运行 SIS 主架 slot 数(1 CPU+1 PSU 计为关键可更换单元组) +1 测试周转件”做 Last-time-buy 核算，早囤成本低得多。
真实案例：
南方某 LNG 接收站 2019 年全厂 SIL 验证审计，发现 #1 ESD 区 Tricon 主架 A 系 3009 偶报 “NVRAM Checksum Warning—Recovered”，热插拔更换后 OK——查库存只备 DI/DO 未备 CPU/PSU，原厂答复 3009 交期 18 周 Mature。从集团内借调同 FW v10.5 3009 测好件下装 .tcx 后恢复，延误约 3 小时（恰逢开窗口紧张）。事后将全线 关键可更换单元【3009 CPU + 3511 PSU】按 N+1 列 A 类，定存各 1 块冷备每三年做一次上电自检+TriStation Read ID 校验——SIS “大脑” 不像 PLC 有万种替代，保费必须付。
