描述
产品详情

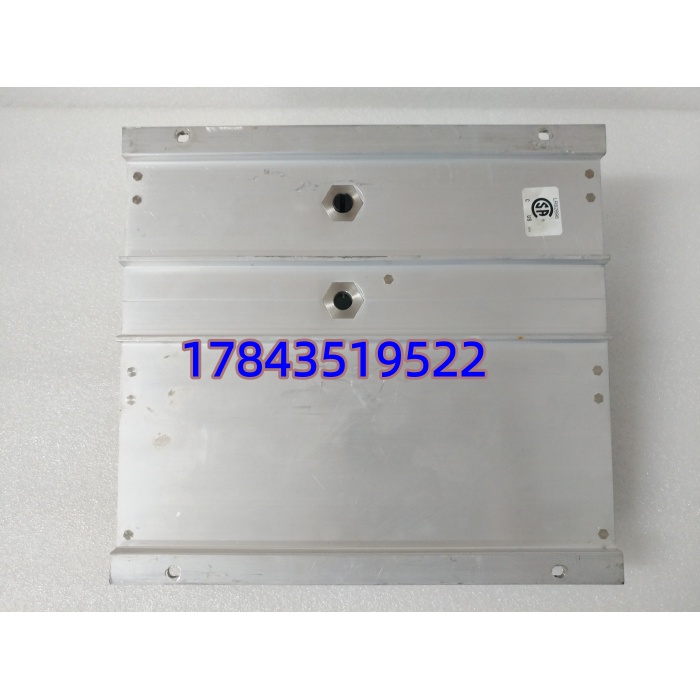

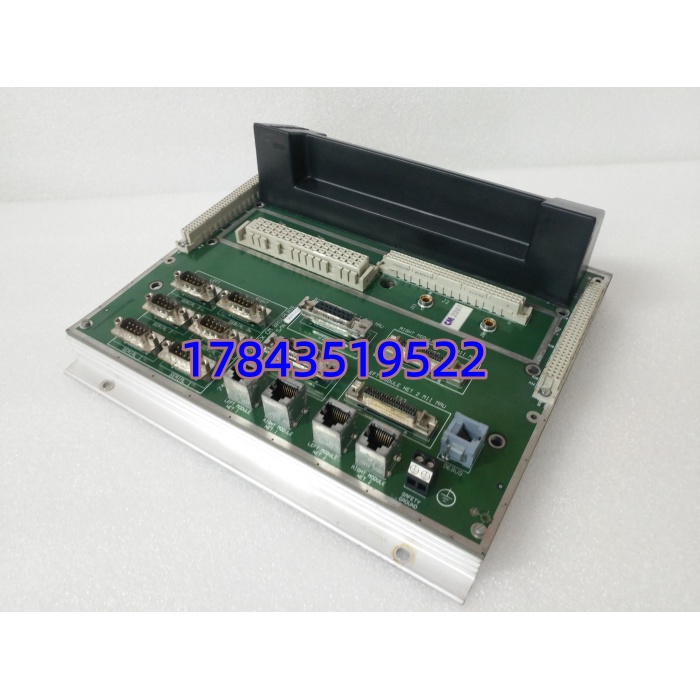

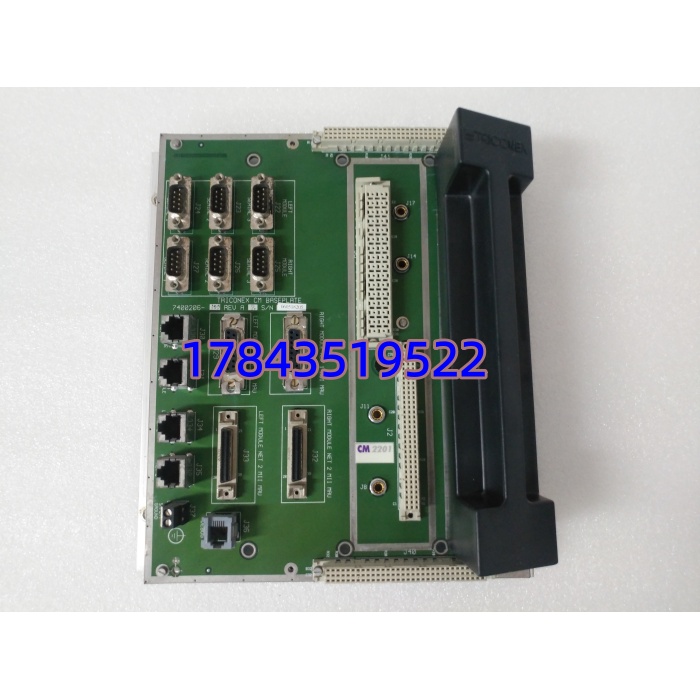

· 型号：2201（Tricon Main Chassis Assembly，常配套 3008 CPU + 8312 P/S + 4351 等）
· 品牌：Triconex（Schneider Electric — Process Safety & Critical Control）
· 系列：Tricon / Trident TMR — Model 2201 Main Chassis (7-Slot)
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | Triconex 2201 — Tricon / Trident Main Chassis, 7-Slot (Model 2201) |
| 制造商 | Triconex / Invensys (UK/USA 原产)，现 Schneider Electric |
| 产品类别 | TMR Safety System Main Chassis — 无源背板机架含 TMR 表决总线与电源汇流排 |
| 适用系统 | Tricon v9 / v10 / Trident (3008 / 4351 / 8110 等主处理器)，不可用于老 TriStation 1131 早期 v8 某些非标架(多确认) |
| 槽位配置(典型 左→右) | Slot 1: Power Module A / Slot 2: Main Processor A (MP A) / Slot 3: MP B / Slot 4: MP C / Slot 5: Communications Module (4119/4210/4329 etc.) / Slot 6: Power Module B / Slot 7: I/O Expansion or spare (部分配置 Slot7 空或 Exp I/O 适配器) —— 严格来说槽位固定分配不可随意挪 MP 与 P/S 位置，换机架时注意模块原序 |
| 槽位数 | 7 个标准 Tricon 模块槽 + 前端面板锁紧机构 |
| 背板特性 | 三重化并行表决总线(Tri-Bus A/B/C) 各 MP 独立读 I/O 经 2oo3 表决；主/从 I/O 扩展经 Ribbon/Flat Cable 或 Fiber (Exp Chassis) |
| 电源要求 | 机架本身无电源，靠插入 2×Triconex Power Supply Module (8312 — 24/48Vdc 输入 或 8353 — 120/240Vac 输入) 供背板 ±5V/±12V；建议 1+1 冗余配 P/S |
| 通信扩展 | Slot 5 插 Triconex Communications Module (4119/4210/4329/4509 等) 连 EtherNet/IP、Modbus TCP/RTU、Profibus DP 等 |
| 物理尺寸 | 19″ 机架标准宽度 483mm × 高 133mm(3U 模块区+顶盖) × 深 ≈292mm（不含模块 protrusion），安装孔距 465mm(19″ EIA) |
| 安装形式 | 19″ 机柜机架安装（前后耳片 4×M6 孔），推荐前后导轨/角钢支撑（满配模块重≈8-10kg） |
| 材质 / 涂层 | 钢制机架电泳黑漆，背板 FR4 多层 PCB 镀金过孔；多数批次带 Conformal Coating（灰色/透明 CC 选项） |
| 工作温度(模块依赖) | 背板无源 — 工作温限取决于插入模块(0~+60℃ Typical)，存储 -40~+85℃ |
| 接地要求 | 机架须通过安装耳片可靠接 Plant Earth Bus (≤1Ω 建议)，背板有专用 PE 测试点 |
| 生命周期状态 | Tricon v9/v10 系列整体 Mature/Active Support；2201 机架新件可订但特殊涂层(CC)或长交期(8~14周) ——市面有全新库存及部分拆机流转 |
| 注意 | 2201 是 Main Chassis(7槽主架)。Triconex 还有 Expansion Chassis(如 2211 — 7-slot I/O Exp 无 MP) 及 smaller chassis(如 2000 系列 Compact)。采购确认现网是 Main(带 MP 槽) 还是 Exp(仅 I/O)——两者物理相似但背板总线不同不可互替作主架。 |
产品介绍
（采用 E 维护者视角 切入）
现场实测发现一套海上平台 Tricon ESD 报”MP B Not Present”——重插模块 OK 但半月复现，最后查出是 2201 主架 Slot 3 背板簧片因早年安装未戴防静电手环致轻微镀层损伤渐氧化增接触电阻，温度循环后时好时坏。2201 在 Tricon TMR 架构里就是承载仨主处理器(3008/4351)、双电源(8312)、通信模块(4119/4329)和 I/O 扩展口的”脊柱”，脱离它整台 TMR 系统就是散板子。它本身无电子元件 MTBF 极高，可一旦背板氧化或槽位变形导致全线模块通信掉线，现象和”所有模块同时故障”一模一样——排查时先拔插清洁金手指、量电源模块背板电压，再疑机架。
Schneider 对 Tricon v9/v10 仍 Active Support，2201 新件可订但交期有时 8~14 周（带 Conformal Coating 版更长）。TCO 简单：归入 B+ 类（主架不易损但无替代可临时借用时=整柜重建成本），建议按”每套独立 TMR 控制站备 1 件全厂共享周转，多套同型且机柜空间允许可各备 1 件冷备”。新项目按控制站数正常申购不需额外囤；存量老装置 Last-time-buy 评估主要看涂层版供货窗口。
应用场景与库存策略
2201 疑似异常先查：①双电源模块背板电压(+5V 应≈5.0~5.15Vdc)；②模块 Slot 对应 LED — MP/COMM 如全不亮先疑供电/P/S 再疑机架；③拔插清洁金手指重试——高湿环境 3~5 年做插槽目检。原厂交期波动，急替换靠渠道 NOS 通常 3~10 日调货。
- 油气/炼化 ESD/F&G (Tricon TMR) — 主控制机架承载 3008×3 + 8312×2 + 4119｜非它不可因 TMR 背板私有表决总线及槽位固定分配｜建议：按 TMR 站数全厂共享 1 件周转做 Buffer Stock；新改扩建按站数正常申购；高湿/海上环境考虑带 Conformal Coating(CC) 版并每 3 年做插槽氧化检查 |
- 化工/制药 反应器超压保护 (Trident/Tricon) — 同架构主架｜非它不可因 SIL 3 认证绑定 Tricon 硬件拓扑｜建议：多套同型可共享 1 件；若计划 5 年内 SIS 迁移可不囤但书面记录呆滞风险 |
- 老厂 v8→v9 升级保留机架 — v9 3008 可插 2201 原 v8 主架(通常兼容)｜建议：升代时确认背板 EEPROM 版本兼容(TriStation 报即 OK)，原架可续用；仅当物理损伤或涂层不符新环境再换 |
- Expansion Chassis 混淆提示 — 现场若问”2201 替代品”确认是 Main(本页) 还是 2211(Exp I/O only) ——二者外观近似背板不同不可互作主架 |
真实案例：某沿海 LNG 接收站 Tricon v10 ESD（3008×3 + 8312×2 + 4329）运行第 11 年秋检做机柜吹尘后开机报”Communications Module Not Detected”——拔 4329 插邻槽 OK、插回 Slot5 仍不识，最终微量背板 Slot5 簧片氧化致 N/C 检测 fail。因无冷备等贸易商调全新 2201 机架延误复役约 5 小时（幸 ESD 未动作期间）。事后制度：Tricon 主架按装置备 1 件 2201 做冷备封存于备件恒温柜；每次大修做模块拔插清洁金手指及背板螺钉扭矩复查并拍照。
