产品详情
· 型号：A5E00104867（西门子SIMATIC PC备件号，非6开头常规PLC号）
· 品牌：Siemens（西门子）
· 系列：SIMATIC PC 620 / PCU 50 系列工控机内置电源（Spare Part PU）
规格参数
- 备件订货号：A5E00104867（西门子A5E索引号，即有效采购号）
- 产品类型：SIMATIC PC 开关电源单元（Spare Part Power Supply），内置安装于PC620/PCU50机箱
- 适用设备：Box PC 620、Panel PC 620、PCU 50、PCU 50.3（SINUMERIK 840D sl早期操作单元）、部分IPC547C兼容参考（以原柜铭牌为准）
- 输入电压：AC 200–240V，50/60Hz（典型230V AC），需核对原机是否标115V版——此件通常为230V版
- 额定输出功率：约 105 W（依原厂标称）
- 主输出：+24V DC（给内部背板及硬盘/光驱供电，ATX式分配 +5V/+12V/-12V 由内部二次分配，具体以原电源标签为准）
- 冷却方式：被动散热（机箱风扇辅助）
- 安装形式：螺钉固定+专用多pin插头连主板/背板（非通用ATX 24pin，为西门子定制接口）
- 连接器：含原厂插头线束（拆机件依实际）——新备件通常带配套插头
- MTBF：需核对原厂手册，现场经验此类工控电源>5万小时常见
- 认证：CE、cULus（依生产批次），符合EN 60950-1/ IEC 62368-1（需核对）
- 工作温度：0～+50℃（柜内），存储 -20～+70℃
- 尺寸（约）：120×80×40mm（依实际安装架略有差异），防护等级 IP20
- 生命周期：PM500 已停产（Discontinued），仅备件渠道
产品介绍

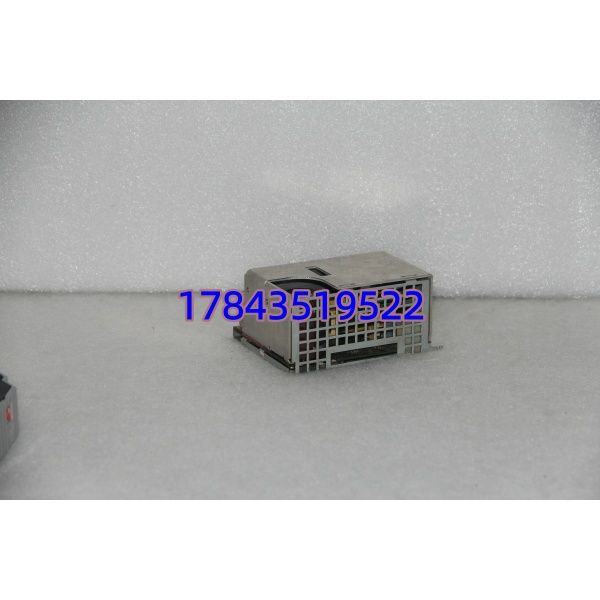

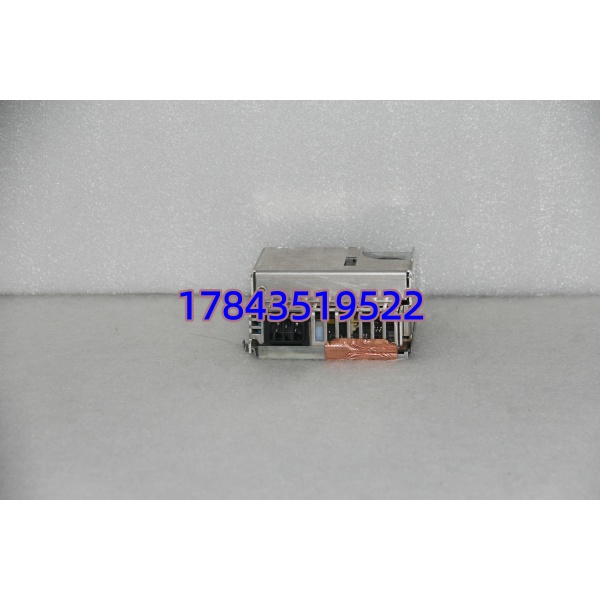

A5E00104867是西门子SIMATIC PC 620系列工控机和早期PCU50操作面板的内置开关电源备件。它把车间230V AC转成24V DC给工控机主板、硬盘、背光供电，属于定制接口ATX变种——不是市面上通用的台式机ATX电源，插头形状和点位都不一样，别拿普通PC电源硬改替代，容易烧主板。
坦白讲这东西就是典型的”小件趴窝整台停机”——PC620或840D sl的PCU50突然黑屏无显示，量进线有230V但机箱风扇不转/主板无24V，大概率是它挂了。新机早换IPC377/547了，老线只能找二手或NOS（New Old Stock）备件。有一点要注意：PC620也有少量配110V版电源，采购前看原铭牌电压标注。
应用场景与行业案例
痛点切入
我在现场碰到过840D sl系统早班开机PCU50屏不亮、硬盘灯不闪，量插座230V OK，开盖测电源无24V输出——电源死掉整台数控操作单元瘫痪，机床只能JOG没法调程序。换同型号A5E00104867插上线束，开机一切正常，不用重装HMI。
典型场景
- 老式SINUMERIK 840D sl操作单元 PCU 50 / PCU 50.3 — 内置电源老化无输出导致黑屏，直接换此备件
- SIMATIC Box PC 620 / Panel PC 620 产线控制机 — 车间环境连续运行15年+电解电容干涸失效，备件替换恢复
- 旧轧机/印刷机主控柜内嵌PC620做数据采集 — 不愿整体升级工控机，只做电源MRO替换
- 实验室测试台架用PC620 — 需原装电源保证纹波和接口匹配
真实案例
某汽车零部件厂840D sl加工中心，周一开机PCU50黑屏无显示，现场电工量插座有电。拆开机箱见A5E00104867电源板风扇不转、无明显啸叫，短接PS_ON强制启不动——确认电源失效。库房有拆机测试件，断电拔旧装新（注意定制插头方向别硬插），上电PCU50自检通过进入HMI，未动任何软件。老师傅感慨”早该多留一块，这玩意比NCU先坏”。
常见问题解答 (FAQ)
Q1：A5E00104867是完整型号吗？能在西门子官网用6ES7…查到吗？
A5E打头的叫”备件索引号”（Spare Part Index），本身就是有效订货号，走备件渠道订。它不是6ES7/6FC等常规产品号，在Industry Mall搜A5E号或打400问备件部。部分老系统手册只写”Power Unit for PC 620″，对应就是这个A5E号。
Q2：能用工控普通ATX电源代替吗？
不建议。PC620/用西门子定制多pin插头，引脚定义和ATX 24pin不同，硬改易烧主板。若实在等不到备件且有动手能力，可测原插头各脚定义自制转接线——但属临时救急，责任自负，正规做法是用原型号。
Q3：怎么判断是原机电源坏而不是主板坏？
断开负载（拔主板插头），测电源输出端有无24V DC（或按说明书测PG/Power Good信号）。若输入230V正常但无主输出、风扇不转，基本是电源；若有24V输出主板仍不启动，查主板/内存。注意有些版本需PS_ON对地短接才启振。
Q4：二手/拆机件怎么快速验货？
有条件接230V AC，量输出端24V DC是否正常建立，风扇应微转（部分温控停转）。要求卖家提供带载点亮或的视频最稳。目视检查高压侧滤波电容无鼓包漏液。
