描述
产品详情
· 型号：6SE7041-8EK85-0HA0
· 品牌：Siemens（西门子）
· 系列：SIMOVERT MASTERDRIVES — 6SE70 系列（MasterDrives VC / Vector Control）功率单元触发板 EB1.2
规格参数
- 订货号（MLFB）：6SE7041-8EK85-0HA0（EU版触发板 EB1.2，-0DA0/-0FA0 为同板不同区域标识，通常可互代需核对丝印版本号）

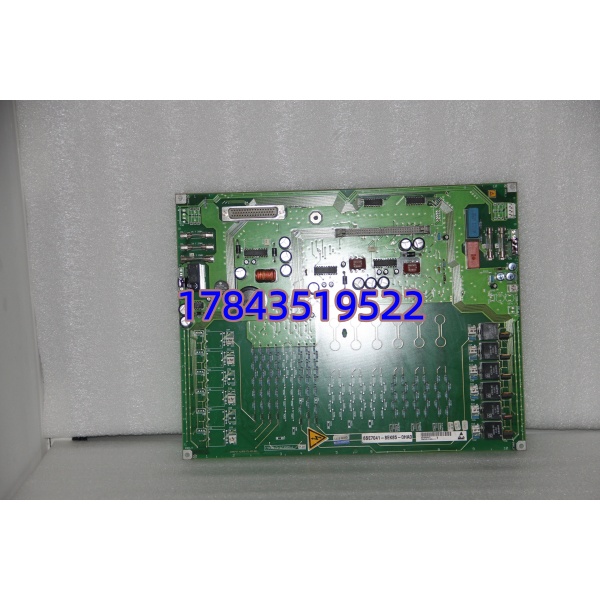

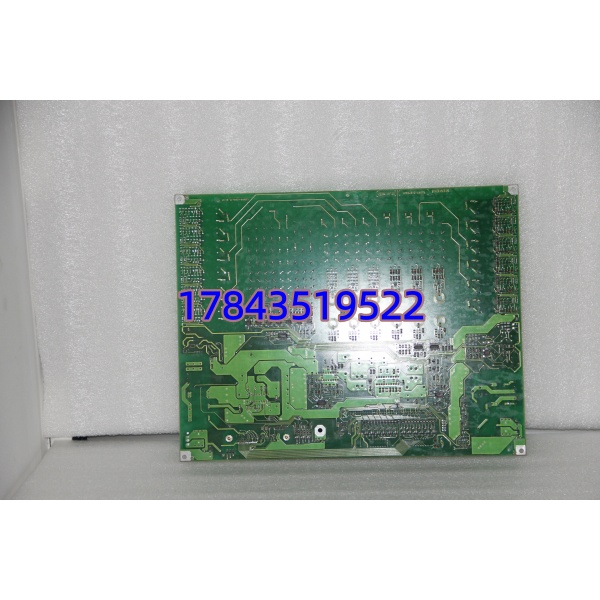

- 产品名称：6SE70 系列变频器 IGBT 门极驱动/触发接口板（Trigger / Gate Driver Board）
- 适配机型：6SE70 书本型逆变器（如 6SE7016~6SE703x）、装机装柜型逆变器功率单元（具体以原柜图纸为准）
- 接口形式：与 CUVC/CUMC 控制单元间通过光纤或屏蔽扁平电缆连接（依功率单元版本，通常 6芯~10芯 触发光缆 + 状态反馈线）
- 隔离方式：PWM 输入侧光电耦合隔离，驱动侧高 dv/dt 隔离（板载 DC/DC 隔离电源或取自主电路经缓冲）
- 功能：IGBT 开通/关断脉冲放大、desaturation 检测（退饱和保护）、温度反馈、电源欠压锁定
- 适配功率模块电压等级：通常对应 400V/500V/690V 级 6SE70 逆变器单元（具体需核对原功率模块型号如 6SE7022-6EC61 等）
- 安装位置：固定于变频器功率模块散热器旁或插槽内，通过排针/插座与功率模块主板互连
- 板载标识：通常印有 EB1.2 或相似版本号（A/B/C 版），更换时建议核对与原板丝印版本一致
- 工作温度（板级）：-25℃～+70℃（功率单元柜内环境需符合 6SE70 整体 0~+40/50℃ 要求）
- 配套需注意：部分版本触发板与特定 IGBT 半桥模块配对，换板同时确认功率模块型号匹配
- 认证：符合 EN 50178 / IEC 61800-5-1（作为变频器组件）
- 生命周期：已停产（PM410），仅备件市场流通；SINAMICS G120/G150/S120 为新代替代平台（整柜改造才换）
产品介绍
6SE7041-8EK85-0HA0 是 6SE70 MASTERDRIVES 变频器功率单元内部的 IGBT 门极触发板，负责把 CUVC 控制板来的 PWM 脉冲经光耦隔离放大送到 IGBT 门极，同时监测退饱和、温度、电源状态回传给控制单元。它本身不独立运行，是功率单元”大脑到肌肉”的中间环节。
坦白讲 6SE70 全系停产多年，新项目没人再用，但国内大量轧机主传动、提升机、风机水泵还在跑。这板常见故障模式是光耦老化致触发脉冲畸变→报 F011（过流/堵转）或 F015（接地故障）误报，极端情况是 IGBT 直通炸管。换板必须断电、等直流母线放电完毕（≥5 分钟，DC560V+ 残压危险！），核对版本丝印（EB1.2 A/B/C）尽量与原板一致。有一点要注意：触发板不能单独测试好坏，最终要在柜内带上电自检（r0067 看故障码清除）确认。
应用场景与行业案例
痛点切入：
我在现场遇过矿井提升机 6SE70 装机装柜逆变器，运行中突报 F011 (I2t/excess current)，复位几次仍报。拆功率单元测触发板光耦 CTR 衰减严重，脉冲宽度不对。这种故障不换板会越试越伤 IGBT——直流母线不放电就伸手量板子是致命错误，必须挂牌上锁。
典型场景：
- 冶金主传动 — 6SE70 柜装型逆变器 IGBT 触发板老化替换，保持原柜继续服役
- 矿山提升/皮带 — 书本型 6SE70 逆变器，触发板受振动/温循失效后原位更换
- 大型风机水泵 — 老装置 MRO，避免整柜 SINAMICS 改造的高成本
- 同系列交叉验证 — 多台同规格 6SE70 可临时拆良板确认故障（仅限经验人员，做好静电防护）
真实案例：
北方某选矿厂球磨机主传动 6SE7031-5EF60（逆变器单元）+ CUVC，运行第 8 年偶发 F011/F015 交替报警。摇表、IGBT 静态测试无短路，拆出触发板（6SE7041-8EK85-0HA0 EB1.2 Rev.C）测光耦增益异常。库房有同版本测试拆机件，确认直流母线放电（万用表测 Ud 端子 < 20V）→拆旧板→比对跳线/短环设置（与原完全一致）→装新板→紧固光纤头→上电 r0002 无故障→慢速试车 OK。全程 50 分钟包括验电挂牌。老师傅感慨：这板子早该列入关键易损备件，比等停产件被炒高三倍强。
常见问题解答 (FAQ)
Q1：这块触发板支持热插拔吗？能带电更换？
绝对禁止。必须先切断变频器进线电源，封锁直流母线，等放电指示灯灭且实测 Ud<20V（通常需 5~15 分钟）方可开柜操作。带电碰触发板或功率模块有高压触电和炸机风险。
Q2：-0HA0、-0DA0、-0FA0 有什么区别？能互相替代吗？
三者通常是同 PCB（EB1.2）不同区域/文档标识，-0HA0 最常见。只要板面丝印版本号（如 EB1.2 C）及跳线设置一致、适配相同功率模块，一般可互代。换前拍照记录所有跳线/短环位置，装完后逐一核对。
Q3：怎么判断是触发板坏而不是 IGBT 或 CUVC 坏？
分步排查：①测 IGBT C-E 静态不短路（万用表 diode 档测续流二极管压降≈0.3~0.5V）；②CUVC 光纤 TX 灯闪（RUN 态）说明控制侧发脉冲正常；③测触发板光耦输入侧有无脉冲（示波镜或逻辑探头，断电不允许）；④可临时借同柜良板交叉验证（仅限同型号，做好防静电）。最终以替换试验+清除 F011/F015 后正常运行为准。
Q4：换板后要注意哪些设置或检查？
重点核对：跳线/短环与原板一致；光纤头清洁（无划痕油污）；触发板固定螺钉扭矩到位保证接地；上电先看 r0067/r947 有无新故障；首次试车建议先空载/低速确认电流平衡再投全速。
