描述
产品详情
· 型号：6RB2000-0GA00（系统代号 6RB2000-0GA00，旧版印刷偶只印 6RB2000-0GA00）
· 品牌：Siemens（西门子 A&D 传动，SIMOREG / 6RA 系列附件）
· 系列：6RB2000 — Gate Pulse Amplifier / Trigger Distribution Board for DC Drive
规格参数
- 产品描述：SIMOREG DC Drive Gate Pulse Amplifier Board, 6RB2000 family
- 订货号：6RB2000-0GA00
- 适用装置：SIMOREG K 系列、6RA24xx 系列、部分早期 6RA70 柜（柜厂定制触发方案仍沿用 6RB 板，新型 6RA70 内置数字化触发则不用）
- 功能：低压触发脉冲输入（来自 CUD1/CUD2 或 6RB1xxx 同步整形板）→ 脉冲变压器隔离 → 功率放大 → 晶闸管门极(G-K)输出
- 输入信号形式：TTL 电平或光耦隔离脉冲（依具体柜内接线，单端/差分均见），典型幅值 12–15V
- 输出：隔离脉冲变压器次级，驱动晶闸管门极，符合三相全控桥时序要求
- 辅助供电：典型由柜内 ±15V DC 和/或 +24V DC 供给（具体以你原柜图纸/电源板型号为准，不同批次 6RB 板供电略有差异）
- LED指示：通常含 PWR（电源）及脉冲激活指示或故障灯（依制造批次）
- 配套件：一般与 6RB2xxx 同步检测板、6RB 电源板及 6RA CUD 板共同组成触发链；换新时建议核对全套 6RB 板版本兼容性
- 安装方式：螺装或插卡式固定于柜内触发板区/DIN 导轨，通过排线或端子排连接
- 工作温度：0℃ ～ +55℃，存储 -25℃ ～ +70℃
- 相对湿度：5%–93% RH，无凝露
- 防护等级：IP20（板级，柜内安装）
- 状态：停产（Phased out），仅 MRO 拆机/翻新件流通
产品介绍

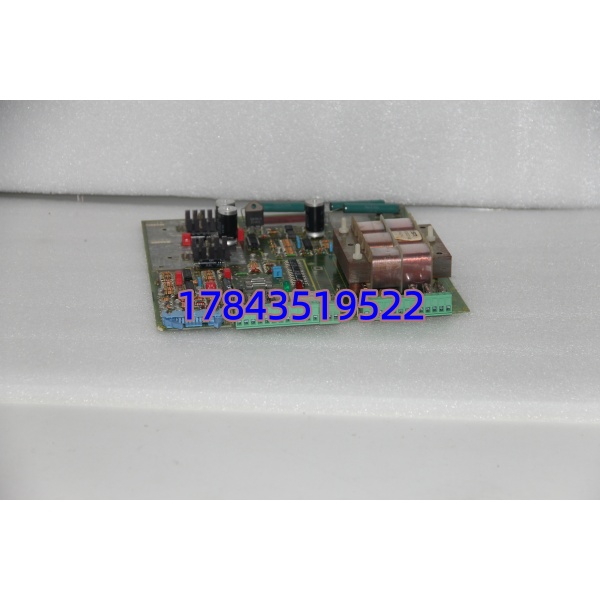

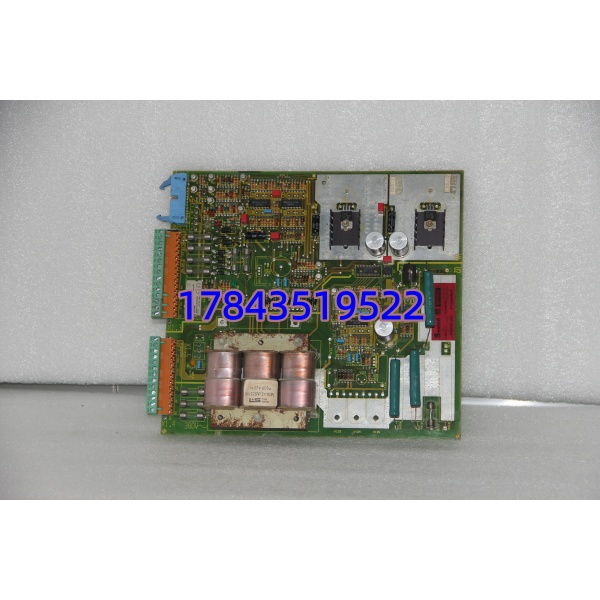

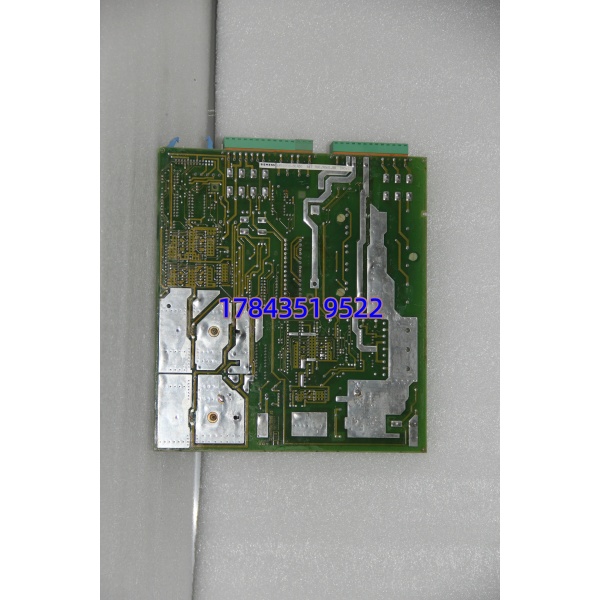

6RB2000-0GA00 是西门子直流调速柜里的门极脉冲放大板，上游接 CUD 控制板的数字触发输出或 6RB 同步整形板，下游直接驱动三相整流桥六个晶闸管的门极。它本身不做调节运算，就是一个带隔离的功率脉冲放大器，确保 CUD 出来的毫安级信号能可靠开通大功率可控硅。
坦白讲，这块板子现场坏得不多，但一旦出问题现象很吓人——某相触发脉冲丢失导致缺相、直流输出波形畸变、电机低速抖动或报”晶闸管故障/熔断器监控”。最容易被误判为可控硅击穿或 6RA 装置坏。我遇过一次是板上一只脉冲变压器匝间短路导致 A 相无触发，换 6RB2000-0GA00 后正常。有一点要注意： 6RB 板分触发板、同步板、电源板，互换时要版本匹配，别只换触发板忽略同步板固件代差导致相位错位。
应用场景与行业案例
痛点切入
直流主传柜停机的代价很高——轧机、开卷/卷取、矿井提升机，一停就是整线。6RB2000 系列虽可靠，但板载电解电容（如有）和脉冲变压器绕组老化后会在 15–20 年后出隐性故障：低温正常、热机后缺相脉冲。这种间歇性毛病最难查，老柜建议留冷备。
典型场景
- 冶金连轧/精轧主传（老线 6RA24+SIMOREG K）→ 6RB 触发板是标准配置，MRO 必备
- 矿山提升机直流拖动（6RA70 老柜仍用 6RB 外触发）→ 安全回路关联，触发异常直接禁启
- 造纸/线缆复卷机直流分部传动→ 多柜并行，单柜 6RB 板故障影响整段张力控制
- 老橡塑压延机直流主驱→ 原装 SIMOREG K 柜内 6RB 系列，停产件只靠拆机渠道
- 电厂给水泵/风机老直流调速改造前过渡期→ 维持原柜运行直至整体换代
真实案例
华东某不锈钢冷轧厂，1780 二十辊轧机 AGC 直流主传（6RA2475 + SIMOREG K 柜），某天低速穿带时电机微抖、直流母线电流波形不对称。电工测晶闸管阻值 OK，以为 CUD 板故障。我把 6RB2000-0GA00 触发板拔出，发现一只脉冲变压器引脚有轻微热变色——热机后匝间阻抗跌落导致 V 相触发弱。临时借同型柜触发板对调验证确认，订到拆机 6RB2000-0GA00 换上后波形恢复对称。老师傅感慨：”以后 6RA 老柜年检，触发板也要列入轮换校验清单。”
常见问题解答 (FAQ)
Q1：6RB2000-0GA00 能单独替换吗？需不需要下载参数或做设置？
不需要下载。这是纯硬件脉冲放大板，无用户参数存储。直接按原位安装、接好排线/端子即可。但建议核对同柜内 6RB 同步板/电源板版本——若同步板过老而触发板批次跨度大（相隔 10+ 年），极少数情况出现相位对齐偏差，最好成对确认兼容。
Q2：怎么判断是这块板坏了而不是晶闸管或 CUD 板？
分步查：① 6RA 装置自检/诊断缓冲区有无”SCR monitoring”或”Phase failure”；② 用示波器探头（高压隔离！）测脉冲变压器次级——六路应有近似脉宽/幅值，缺一路或幅值明显低可疑；③ 对调已知好柜同种 6RB 板验证（先停电）；④ 查晶闸管门阴极阻值排除可控硅本身。经验上六路脉冲缺失/幅值不均先怀疑 6RB 板或同步板。
Q3：和 6RA70 内置触发冲突吗？还需要这块板吗？
标准 6RA70（新款）采用 CUD 板内置数字触发+外部脉冲变压器盒（如 6SY7000…），不用 6RB2000 板。只有老柜（SIMOREG K、6RA24）或柜厂定制外触发方案的 6RA70 才保留 6RB 系列。买前确认你原柜 BOM——打开柜门看是否有 6RB 字样插板区，没有就不需要。
