产品详情

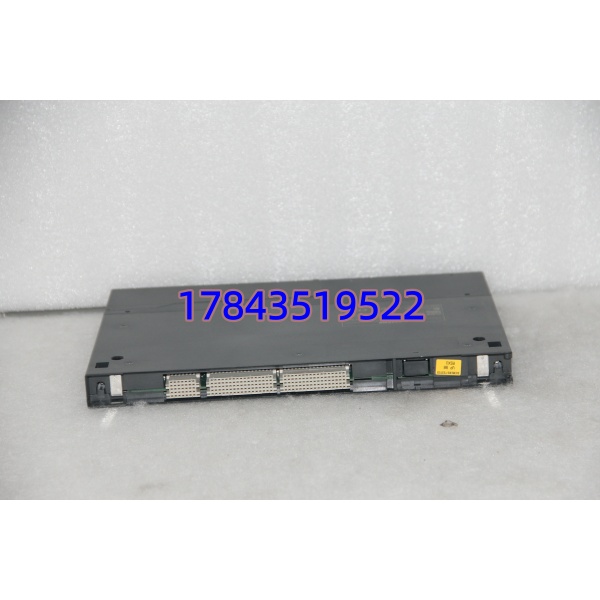

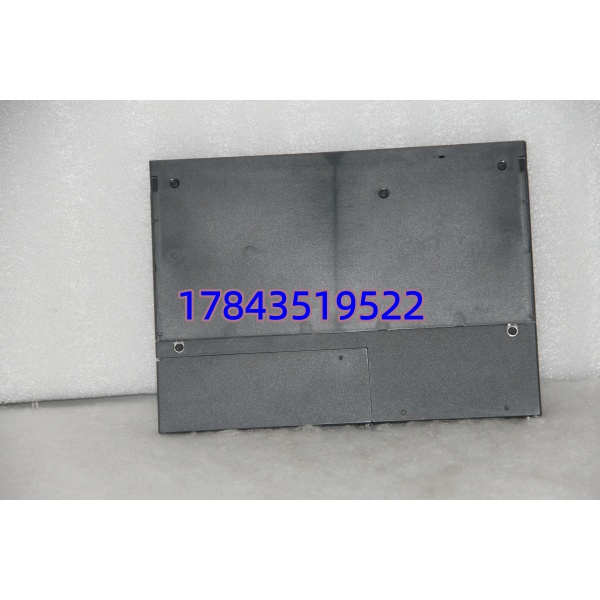

· 型号：6GK7443-1EX20-0XE0（CP 443-1，V2.x 固件常见，部分批次 VER.A/B/C）
· 品牌：Siemens（西门子）
· 系列：SIMATIC NET — S7-400 通信处理器 CP 443-1（Basic Edition / Advanced 功能需 -EX30）
规格参数
- 订货号：6GK7443-1EX20-0XE0
- 产品名称：SIMATIC NET CP 443-1 Industrial Ethernet Interface for S7-400
- 适用系统：S7-400 全系列 CPU（412/413/414/416/417），须插在有 C-Bus 的机架槽位
- 网络接口：1 × RJ45（10/100 Mbit/s 自适应，Auto MDI-X，支持半/全双工）
- 支持协议：ISO（RFC 1006 / ISO-on-TCP）、TCP/IP（含 UDP）、S7 通信（S7-PG/OP、S7-Basic / PUT/GET）、Fetch/Write（部分固件需开启）、SNMP V1/V2c、时间同步(NTP 主/从)
- 不支持（区别于 EX30 高级版）：PROFINET IO Controller/Device、IP Routing、VLAN Tagging、HTTPS、FTP Server — 仅为基础以太网 CP
- 最大 S7 连接数：典型 16～32 条（依 CPU 及固件，S7 连接 + Open TCP 合计受 CPU 连接资源限制）
- 最大 Open TCP/UDP 连接：依固件一般 ≤16 条同时激活
- 背板总线电流消耗：typ. 600 mA @ 5V DC（典型功耗 ≈ 3.0 W）
- 组态/参数化：STEP 7 V5.x HW Config（NCM S7 包含在 STEP 7 中），或 TIA Portal（仅做经典导入/HW 更新，原生 S7-400 项目仍建议 STEP 7 V5.x）
- MAC 地址 / IP 设置：通过 DIP 或 HW Config 分配，支持 BOOTP/DHCP（建议固定 IP 现场）
- 诊断 LED：POWER、RUN、SF（System Fault）、LINK/ACT、100M、Rx/Tx
- 安装尺寸：25 mm(宽) × 290 mm(H) × 217 mm(D)；重量 ≈ 0.75 kg
- 工作温度：0 … +60℃；存储 -40 … +85℃
- 防护等级：IP20（柜内）
- 认证：CE，cULus，FM（视批次），符合 EN 61000-6-2/4
- 产品状态：PM410 已停产（EOL ~2016），官方推荐替代 6GK7443-1EX30-0XE0（固件向上兼容，HW Config 需更新 GSD/MLFB，注意旧项目升版需重新下载组态）
产品介绍
6GK7443-1EX20-0XE0 是 S7-400 最常用的工业以太网接口卡——让 400 CPU 上 WinCC、Step7 PG 在线、S7 单边/双边通信、Open TCP 跟第三方设备（条码、RFID、上位 MES 做 Socket）全部走网线而不是 MPI/DP。插在 S7-400 中央机架任意有 C-Bus 槽位，RJ45 直连交换机。它本身不处理 PROFIBUS DP 也不做 PN IO，就是标准的 CP 443-1 基础版。
坦白讲这卡在现场最大的优点是稳——只要 IP 不冲突、网线没断路，跑几年不重启都没事。我遇过的最典型故障是换新交换机后网口协商降速导致 S7 连接超时，或者 PG 在线突然断连——九成是 MAC 地址冲突或双网卡路由设错，卡本身很少坏。停产替代是 6GK7443-1EX30-0XE0，-EX30 多了 PN IO 高级功能和更多连接资源，硬件宽度一样，升版需重下 HW Config 并核对旧 Open Communication 块（FB65/66 FB63/64）兼容性，老 MRO 建议原型号 -EX20 直接替换。
应用场景与行业案例
痛点切入
老轧线 S7-400 站 PG 口被占无法在线监控，DP 网络又不做上位通讯——加一块 CP 443-1 把 400 挂进车间环网，WinCC 走 S7 连接读 DB，工程师 PG 走同网段在线修改，不动原 DP 拓扑。半夜 WinCC 报”连接中断”，查是 -EX20 网口 LED LINK 灭——尾纤压断，换网线恢复，模块本身没问题。这种老产线最怕 CP 挂掉没备件，一停就是全线上位全灰。
典型场景
- 冶金/造纸过程控制 — S7-400 通过 CP 443-1 接入车间工业以太网，与上位 WinCC/PI 做 S7 连接实时数据交换，与 MES 做 TCP Socket 下发配方。
- 电厂辅网 — 多台 S7-400 站 CP 443-1 组以太环网，PG 远程拨入做程序上装/下载（需配合远程访问安全策略）。
- 包装/食品专机 — 通过 Open User Communication(FB65/FB66) 与条码阅读器/喷码机做 ASCII over TCP，不依赖第三方网关。
- 老系统 MRO — 替换故障 CP 443-1，保留原 IP/MAC 和 HW Config 直接热/冷插回（需重新分配 IP 若未固化在 HW）。
真实案例
华北某钢厂精轧 S7-400 站 CP 443-1 雷击打坏（机房交换机侧防雷没做好，沿网线串入），WinCC 全场显示”？？？”。库房翻出测试 OK 的二手 6GK7443-1EX20-0XE0 换上，HW Config 在线分配原 IP/MAC（与旧模块一致），下载组态参数，RUN 亮——上位数据 3 分钟内恢复。老师傅说”以后机柜浪涌保护器必须补装网络口防雷，这卡一片顶八小时停产损失”。所以我的建议：在役 S7-400 系统 CP 443-1 至少常备 1 块同型号，并记录好原 IP/MAC/子网掩码/网关参数存档。
常见问题解答 (FAQ)
Q1：-EX20 和 -EX30（6GK7443-1EX30-0XE0）能直接互换吗？
物理尺寸/插槽兼容，但 HW Config 需改 MLFB 重新组态下载（选新 CP 443-1 EX30 并更新参数）。-EX30 固件向下兼容基础功能，支持更多连接数和 PN IO，老程序 Open Communication 块通常不用改。若现场不允许改组态，建议买同型号 -EX20 替换；新备件缺货时可评估升级 – 并重下硬件组态。
Q2：支持 PROFINET IO Controller/Device 吗？
-EX20 不支持 PROFINET IO。它是纯以太网 CP，做 S7/TCP/ISO-on-TCP。要做 PN IO Controller 需用 -（6GK7443-1EX30-0XE0 高级版）或改用 S7-1500/ET 200SP CPU 原生 PN 口。
Q3：S7 连接数和 Open TCP 连接数上限是多少？
典型 S7 连接 ≤16（部分固件可达 32，受 CPU 本身连接资源制约），Open TCP/UDP 一般 ≤16 条同时激活。实际工程中建议预留 30% 余量，超量会导致连接建立失败（SF 灯可能闪烁报诊断）。
Q4：MAC 地址在哪看？换件后 IP/MAC 会变吗？
MAC 印在模块侧面标签。CP 的 IP/MAC 不由硬件固化——由 STEP 7 HW Config 参数化写入闪存（或 BOOTP 分配）。换新模块后需通过 PG 连 MPI/DP 进 HW Config → 选 CP → “Assign Parameters” 写入原 IP/MAC，否则新模块上电后 IP 可能是默认或未分配状态（LINK 灯亮但不通）。
Q5：二手/翻新件怎么快速验货？
①外观无烧灼、RJ45 簧片无氧化；②插 S7-400 机架供 5V，POWER 绿、RUN 绿（SF 不亮，未组态时可能 SF 闪——正常）；③ PG 通过 MPI 联机进 HW Config 可读到模块信息并分配测试 IP，网线连笔记本 ping 通、查看网页诊断页（http://IP默认开启 SNMP/简单诊断页，部分固件需使能）；④建议带 CPU 做简短 S7 连接测试再入库。
