描述
产品详情

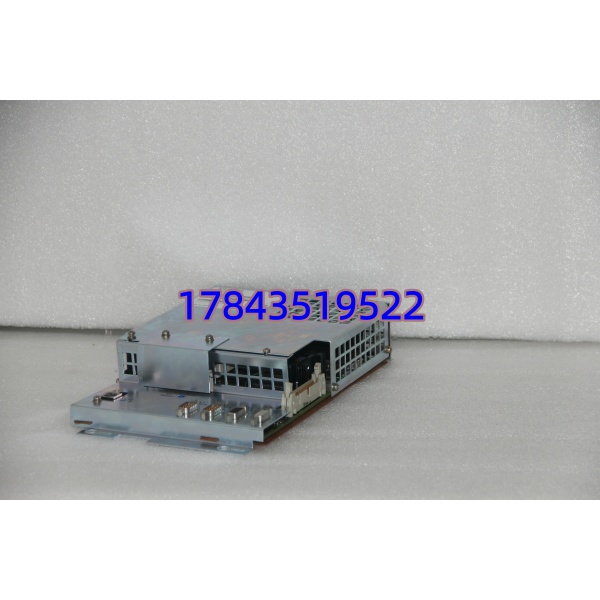

· 型号：6FC5210-0DA00-1AA0
· 品牌：Siemens（西门子）
· 系列：SINUMERIK 810D / 840D — MMC 100.2（Spare Part，早期版本）
规格参数
- 模块类型：MMC 100.2（Man-Machine Control），SINUMERIK 810D / 840D 早期HMI单元
- CPU：Intel 486 处理器（需核对/以原厂手册为准），无独立硬盘，基于嵌入式系统软件
- 系统软件：内置 SINUMERIK系统软件（SW Version 视出厂批次，通常为 early 810D/840D base SW），显示语言可选 DE/EN
- 通讯接口：1× OPI/MPI（RS485，9针 Sub-D 或 50pin 扁平电缆，连 NCU/CCU），部分批次带 RS232
- 扩展接口：PCMCIA Type II 插槽（用于数据备份/恢复，SRAM卡或ATA闪存卡）
- 键盘/显示接口：通过专配 OP 单元（如 OP 031 / MCP 面板）或外接触摸显示器（依配置），MMC 100.2 本身无 VGA 输出，需配相应 OP
- 供电：DC 24V（通过 SINUMERIK 系统电源或 CCU 箱供电，典型功耗 ≈15～25W 需核对）
- 存储器：板载 Flash/EPROM 存放系统软件，用户数据存储依赖 NCK/PLC 或 PCMCIA 卡
- 兼容 NCU/CCU：配合 810D CCU1 / 早期 840D NCU（561.2 等早期版），不兼容 powerline CCU3 直接即插即用（软件版本需匹配）
- 安装方式：插于 SINUMERIK CCU 箱或专用 MMC 槽位/导轨安装（依机柜设计）
- 工作温度：0 ～ +45℃（典型 CNC 柜内），存储 -20 ～ +60℃
- 认证：CE，符合 EN 60204 / IEC 61131（CNC 专用）
- 状态：2013年9月30日官方取消(Discontinued)，无直接后续 MMC 102/103 或 PCU 可原位替换——属系统级迁移
产品介绍
6FC5210-0DA00-1AA0 是 SINUMERIK 810D / 840D 最早一代人机单元 MMC 100.2，在当年 SINUMERIK 架构中和 NCU/CCU、PLC CPU 分开——NCU 跑数控和 PLC，MMC 专管 HMI、程序编辑、存档。它用 Intel 486、跑嵌入系统软件，通过 OPI（Operation Panel Interface，本质是 MPI 变种）跟 NCU 对话。外观像块工控板，通常装在 CCU 箱或独立小盒里，前面板接 OP 031 操作面板或经适配器连屏。
坦白讲这是古董级备件，2000年代初就被 MMC 102（6FC5210-0DA20-0AA0）和后来的 PCU 20/50 取代了，2013年彻底 EOL。新项目不可能选它，现在流通的全是拆机测试件，纯给老 810D 第一版/早期 840D 机床做 MRO。有一点要注意：MMC 100.2 和后期 MMC 102/103 软件不兼容、接口定义也不同，不能直接升级替换，换只能换同型号或整系统迁移（NCU+CCU+MMC 一起升），改造成本高。
应用场景与行业案例
痛点： 我现场遇到过一台九几年引进的五轴加工中心，810D CCU1 + MMC 100.2。某天开机 MMC 板无显示、OP 面板报”MMC not ready”——查下来是板载电解鼓包导致 5V 内核电压掉到 4.6V 以下，486 CPU 不启动。这种老 MMC 没有报警提示自己挂了，现象就是整个机床”没画面、不认钥匙开关”，容易被误判为 NCU 或 OP 面板坏。老 810D 第一版机型很多厂还在跑，MMC 100.2 一挂整台机床趴窝等件。
典型场景：
- 早期 SINUMERIK 810D（CCU1 版，非 powerline CCU3）——原配 MMC 100.2，非 MMC 102
- 早期 SINUMERIK 840D（NCU 561.2 早期批次）—配合 MMC 100.2 做 HMI，非 PCU
- 老式镗铣/立加/车削中心 MRO——原位替换，不动 NCU 软件版本
- 博物馆级/备件库保全——只买来做不停机 A 类备件，新项目不考虑
真实案例：
华东某航空锻件厂一台 1999 年进口五轴铣，SINUMERIK 840D 初代（NCU + MMC 100.2）。某周一开机 OP 面板只亮背光无字符，切换钥匙无任何反应。先怀疑 OP 面板，互换正常 OP 仍无显→读 NCU 诊断报”MMC timeout”—判断 MMC 100.2 未握手。库房恰有一块测好的拆机 -0DA00-1AA0，插回 CCU 箱、接好 OP、上电，自动同步 NCK 数据（MMC 本身不存加工程序，程序在 NCK RAM/Flash 或 PCMCIA 卡），恢复正常。后来设备科把 MMC 100.2、CCU1 电池、NCU 风扇全列强制备件清单。我常说：老 810D/840D 最容易被忽略的故障点是 MMC——它不显眼、没报警，一挂让你以为整个 CNC 系统死了。
常见问题解答 (FAQ)
Q1：MMC 100.2 和 MMC 102/103（6FC5210-0DA20 系列）能互换吗？
不能。MMC 100.2（-0DA00-1AA0）硬件接口、连接器（50pin 扁平 vs 后期标准接口）、系统软件版本均与 MMC 102/103 不同，物理安装尺寸也可能不同。你的机床原配是 MMC 100.2 就必须找同型号，强行换 MMC 102 需改 CCU 箱、重新组态软件甚至升 NCU 固件——等于局部系统改造。
Q2：它和 NCU/CCU 是什么关系？机床没画面一定是它坏吗？
SINUMERIK 810D/840D 架构：NCU/CCU 跑数控+PLC，MMC 只做人机交互与数据管理。没画面先查：①CCU 箱 24V 供电正常？②OP 面板背光/连接线？③NCU 是否 RUN（绿灯）？④MMC 板 LED（如有）有无指示。只有排除 NCU、OP、供电后仍无 MMC 通讯，才高度怀疑 MMC 100.2 板级故障（常见电解老化、486 不启动）。
Q3：MMC 100.2 里存加工程序和刀具数据吗？换件会丢数据吗？
MMC 100.2 本身主要存 HMI 配置和系统软件，加工程序/零点偏移/刀具数据通常在 NCK 的 SRAM（靠 NCU 后备电池保持）或存于 PCMCIA 卡。换新 MMC 一般不影响 NCK 数据，但建议事前用 PCMCIA 卡做”Series Start-up Data Backup”（包括 NCK、PLC、MMC 设置），换新 MMC 后重新做 OPI 连接即可。NCU 后备电池电压低于 3.2V 前别动——SRAM 丢了才真麻烦。
