描述
产品详情

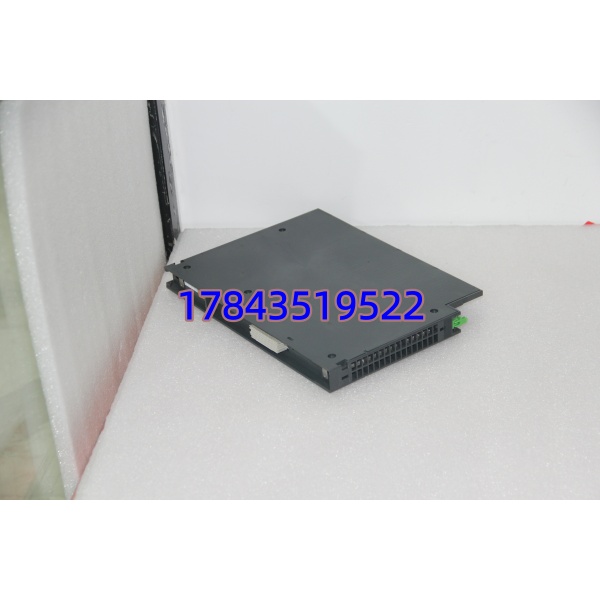

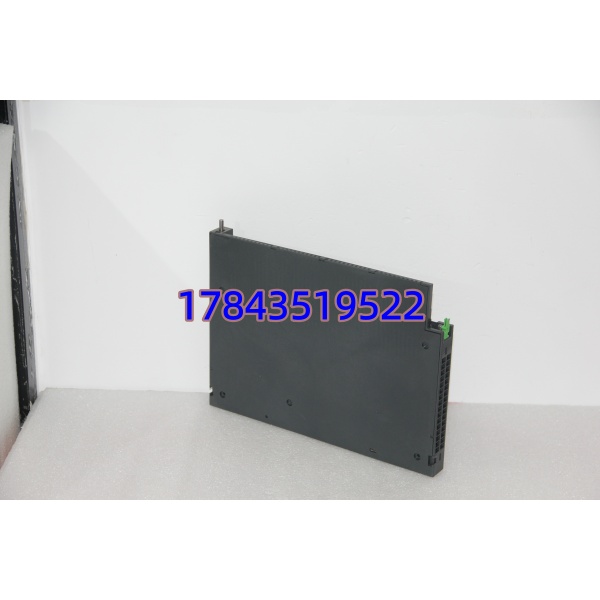

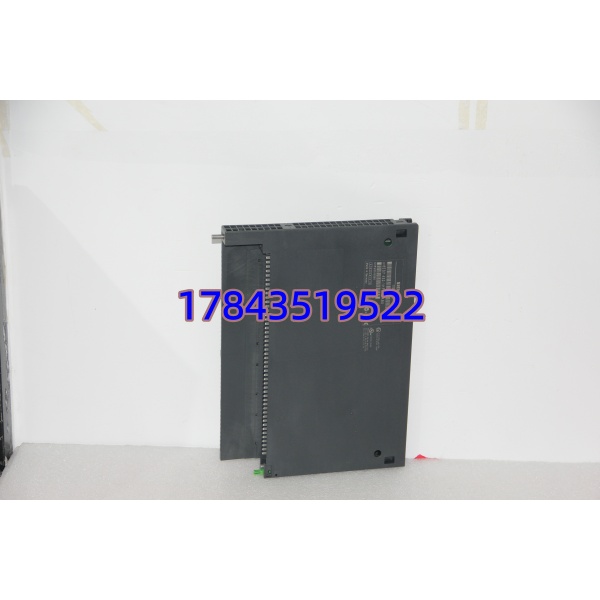

· 型号：6ES7432-1HF00-0AB0（您标的 VER.5 为硬件版本号，功能与低版本全兼容，互换无需改硬件组态）
· 品牌：Siemens（西门子）
· 系列：SIMATIC S7-400 — SM 432 Analog Output Module
规格参数
- 产品类型：S7-400 信号模块 SM 432，8 通道模拟量输出（Analog Output）
- 适用机架：S7-400 中央机架（CR）或扩展机架（ER，通过 IM 460/461 或 IM 153 分布式 ET200M 不支持本模块，仅本地机架），支持 H 系统冗余同步
- 模拟量输出通道数：8 路，每通道可独立在 HW Config 组态为电压或电流（不可同一通道混用，但不同通道可不同）
- 输出电压范围：0–10V、1–5V、–10V～+10V（分辨率 13 bit + sign，满量程对应 –27648～+27648 或 0～27648 依组态）
- 输出电流范围：0–20mA、4–20mA、–20mA～+20mA（4–20mA 对应 5530–27648 需程序处理或选”4–20mA”类型直接映射）
- 分辨率：13 位（含符号位），附加 1 位过量程识别，转换精度 ≈±0.1% FS（基本误差 ±0.3～0.5% 典型）
- 每通道转换时间：≈300–420 μs（依量程，全 8 通道刷新周期约 2–3 ms）
- 负载要求：电压输出 ≥1 kΩ（容性 ≤1 μF），电流输出 ≤500 Ω（若共模电压 <1V 可至 600 Ω）
- 输出保护：电压输出短路保护（限流 ≈30mA，自恢复），电流输出开路诊断（断线报 SF，需使能诊断）
- 外部供电（L+）：DC 24V（额定 20.4–28.8V），反极性保护，典型无载 200mA / 满载 400mA
- 背板总线取电：5V DC ≈150mA（由机架 PS 或 CPU 背板提供）
- 典型功耗：≈9 W
- 隔离：通道与背板总线隔离（测试电压 2120V DC），通道与 L+/M 隔离，通道之间不隔离（共模电压 Ucm ≤3V DC 建议）
- 诊断功能：模块故障 SF LED，断线诊断（仅电流模式），上溢/下溢指示，可通过 OB122 读取
- 前连接器：配套 40 针前连接器（如 6ES7492-1AL00-0AA0 螺旋式或 6ES7492-1CL00-0AA0 快连），插拔带编码防止误插
- 安装尺寸：宽 25 mm（单槽）× 高 290 mm × 深 210 mm
- 重量：约 650 g
- 工作温度：0 … +60℃（存放 –40 … +70℃），湿度 5–95% 无凝露
- 认证：CE、UL、cULus、FM（依批次）
- 停产状态：S7-400 信号模块进入生命周期末期，原厂新件稀缺，市面主要为 NOS（全新库存）或测试拆机件
产品介绍
这是 S7-400 系统的标准 8 通道模拟量输出模块 SM 432，把 CPU 过程映像区 PQW 里的数字量转成现场用的 ±10V 或 4–20mA 信号，去驱动变频器速度给定、调节阀定位器、记录仪等。8 个通道可以在 STEP 7 HW Config 里分别设成电压或电流——比如 CH0–3 给 ±10V 控变频器，CH4–7 给 4–20mA 控阀门定位器，同一块卡搞定。电位隔离到背板，抗现场共模干扰比非隔离 AI/AO 好不少。
坦白讲，S7-400 全线已进入退市流程，这块 VER.5 和低版本（VER.2/3/4）硬件完全兼容，STEP 7 硬件目录里只认 MLFB 不区分版本号，换件不用担心组态不匹配。唯一要注意：未使用的通道建议在 HW Config 里禁用或在端子 M- 和 MANA 短接，防止悬空引入干扰导致 SF 灯偶尔闪。前连接器带编码销——换模块时拔下旧前连接器插新模块即可，线不用动。
应用场景与行业案例
痛点切入
过程装置（石化/电厂/冶金）S7-400H 冗余系统 AO 卡老化，输出漂移或 SF 常亮，导致调节阀误动作整线停车。S7-1500 不能直接插 S7-400 机架，MRO 必须原位替换同型号 SM432。我在现场遇过因 MANA 与柜内地线电位差超 3V 导致所有 AO 值整体偏移——不是卡坏了，是接地没处理好。
典型场景
- 电厂 DCS 旁路 S7-400H：AO 给汽机调门定位器（4–20mA）及 DEH 模拟量记录（±10V），要求冗余同步（H-Sync 支持）
- 化工装置控制柜：8 路 AO 分别驱动多台变频器速度给定（0–10V）和调节阀（4–20mA），一块 SM432 覆盖
- 造纸机传动：S7-400 作主站，AO 输出 ±10V 张力/速度基准给模拟驱动柜
- 存量 MRO 替换：原装 SM432 报警 SF（EEPROM 或 D/A 基准漂移），原位换 6ES7432-1HF00-0AB0 VER.x
- 试验台/校准台：高精度 ±10V 输出校验记录仪，13bit 分辨率够用（需更高精度选 SM335 或外置隔离放大器）
真实案例
北方某化工厂脱硫系统，S7-400H 柜 SF 报警指向 SM432，两块 AO 卡的 pH 调节回路输出值随机跳 ±5%。量 MANA 对地 5.8V——现场新增设备把系统地电位抬了。临时将未用通道 M- 全并到 MANA 并单点接地到柜内 PE 排，值稳定。两周后趁窗口换卡（旧卡基准也有漂移），重新确认全柜等电位联结。教训：AO 卡 SF 或漂移先查 MANA 共模电压，别急着判卡坏。
常见问题解答 (FAQ)
Q1：VER.5 和其他版本（VER.2/3/4）能互换吗？硬件组态要改吗？
完全可互换。版本号是硬件改版标识（PCB 元器件优化等），MLFB 相同，STEP 7 硬件目录只认 6ES7432-1HF00-0AB0。换件后无需修改 HW Config，下载原组态即可。建议记下旧版本次号备查，但通常无所谓。
Q2：S7-400 的 SM432 支持热插拔吗？能带电更换吗？
S7-400 中央机架（UR1/UR2 带 CPU）不支持热插拔信号模块，必须停机断机架电源更换。S7-400H 扩展机架（ER）或 ET200M（IM153-x）部分模块支持，但 SM432 是本地信号模块，不断电换有烧毁背板总线芯片风险，老规矩——停机、挂牌、断电再换。
Q3：8 个通道都能混用电压/电流吗？比如 CH0 设 ±10V，CH1 设 4–20mA？
可以。HW Config 里每个通道独立组态为电压或电流类型，互不影响。但同一通道不能同时输出两种信号类型。注意前连接器端子上电流输出是 QIx+、QIx-，电压是 QVx+、QVx-，接线别接错端子排。
