描述
产品详情

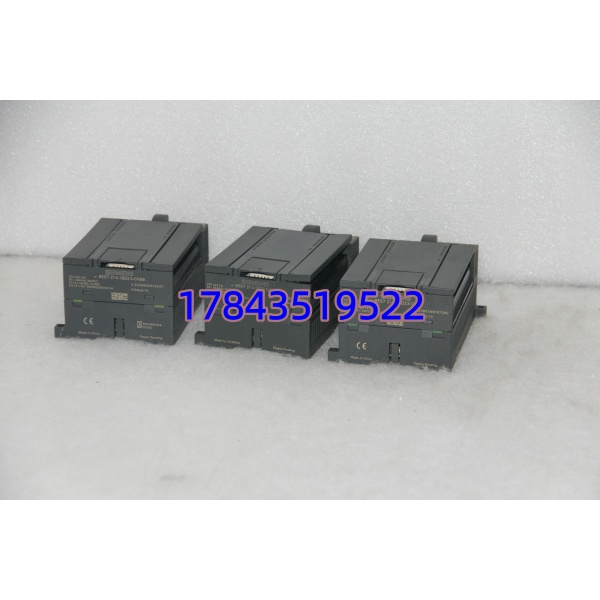

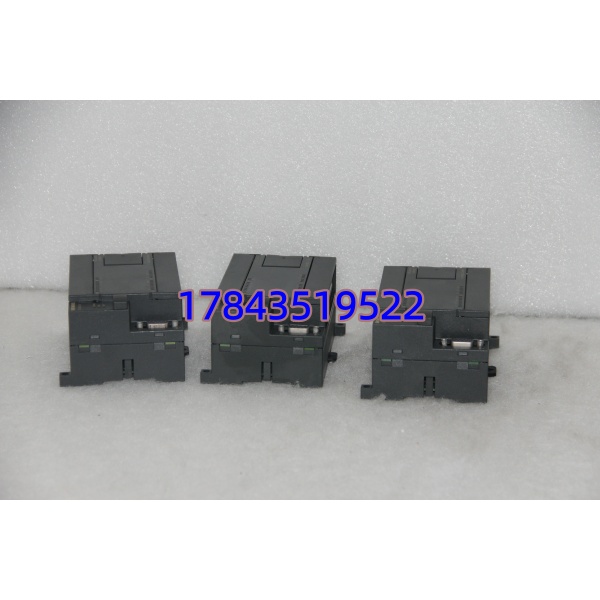

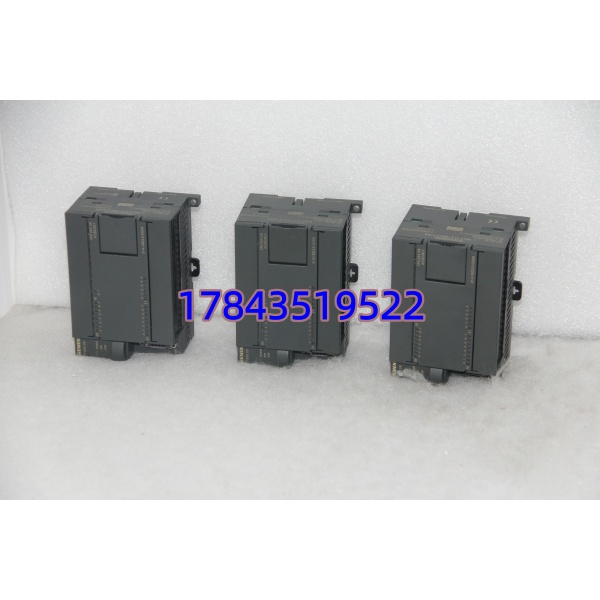

· 型号：6ES7214-1BD23-0XB8
· 品牌：Siemens（西门子）
· 系列：SIMATIC S7-200 CN — CPU 224（标准型，非 XP）
规格参数
- 产品类型：S7-200 CN 紧凑型 CPU（无本机模拟量）
- CPU 型号：CPU 224 CN，AC 电源版（对应国际版 6ES7214-1BD23-0XB0）
- 主电源输入：AC 85–264V，47–63Hz（兼容 110V/220V 全球电压）
- 数字量输入（DI）：14 点，24V DC 漏型/源型兼容（IEC Type 1），4mA 典型输入电流
- 数字量输出（DO）：10 点，继电器输出，2A/点（250V AC / 30V DC），电气隔离
- 本机模拟量：无（需扩展 EM231/EM232/EM235 模块）
- 通讯口：1 × RS485（9-pin D-sub female），支持 PPI / MPI（从站）/ 自由口（FreePort），最高 187.5kbps
- 程序存储器：8KB（运行中可编辑 12KB），数据存储器 5KB
- 数据保持：超级电容≈5天（25℃），插电池卡（6ES7291-8GF23-0XA8）可延至≈200天
- 高速计数器：6 路，最高 30kHz（单相）/ 20kHz（A/B 相正交）
- 高速脉冲输出：2 路（Q0.0、Q0.1），PTO/PWM 最高 20kHz（仅晶体管输出型支持，继电器版不可用）
- 扩展能力：最多挂 7 个 S7-200 扩展模块（SM / EM277 / CP243-2 等）
- 内置功能：PID 自整定、实时时钟（需电池卡保持）、2×模拟电位器
- 安装方式：35mm DIN 导轨（EN 50022），尺寸约 120×80×62mm，重≈0.37kg
- 工作环境：0～55℃，5～95%RH 无凝露；认证 CE（S7-200 CN 专标）
- 生命周期：PM400 已停产（2017年退市），市面仅全新库存或拆机测好件
产品介绍
这是 S7-200 家族中保有量最大的标准型 CPU——CPU 224。14 入 10 出继电器结构刚好覆盖大多数单机设备，AC 供电直接接车间 220V，继电器输出能扛 AC 接触器、电磁阀，不用额外加中间继电器。相比 224XP，它没有本机模拟量和第二个通讯口，但在纯逻辑控制场景性价比更高。
坦白讲，S7-200 全系停产多年，但国内中小设备存量惊人。买的时候认准 6ES7214-1BD23-0XB8（CN版）或 6ES7214-1BD23-0XB0（国际版），两者硬件兼容，但 CN 版有区域锁，需用 Micro/WIN V4.0 SPx 以上 CN 版本编程。继电器版 Q0.0/Q0.1 不能做高速脉冲输出——要做步进定位得换晶体管版 6ES7214-1AD23。
应用场景与行业案例
痛点切入
老包装机 CPU 224 继电器触点粘连，输出点常亮导致气缸误动作。换模块时发现原厂已停产，临时找兼容模块要么尺寸不对要么程序不认，产线停半天。其实提前留一块测好拆机件，断电拔旧插新，下载原程序 10 分钟搞定。
典型场景
- 小型灌装机/贴标机 — 14DI 够接光电、接近开关、按钮，继电器 DO 直接带 AC 电磁阀和指示灯
- 恒压供水控制柜 — 逻辑启停水泵、切换工频/变频，单 RS485 口连文本屏或简易 HMI
- 输送分拣线 — 多台 CPU 224 分布式控制各段电机，用 PPI 网络互联
- 加热炉温控箱 — 扩展 EM231 测温，CPU 224 做 PID 逻辑输出继电器控制固态继电器
真实案例
华东某汽配厂一条清洗线，凌晨 3 点 CPU 224 继电器输出组烧熔，导致喷淋泵无法停止。拆开发现输出模块塑料已变形，整块 CPU 报废。库房翻出一块测好拆机 6ES7214-1BD23-0XB8，断电更换，从 PG 重新下载程序（幸亏有备份），15 分钟恢复生产。维护主管说以后每台设备备一块，这玩意儿比模块还容易坏。
常见问题解答 (FAQ)
Q1：支持热插拔吗？能带电拔插扩展模块吗？
不支持。S7-200 背板总线无热插拔保护，带电操作会烧毁 I/O 芯片或通讯接口。必须断 AC 电源后再更换，恢复后核对 RUN 模式及强制点状态。
Q2：已停产，坏了除了拆机件还有替代方案吗？
三个选择：① 测好拆机/全新库存（最稳妥，1:1 替换）；② S7-200 SMART CPU SR20/SR40——需重编程序、改 HMI 地址、调整 I/O 接线；③ 第三方兼容模块（稳定性存疑，不建议关键设备用）。
Q3：CN版（0XB8）和国际版（0XB0）能互换吗？程序通用吗？
硬件 pin-to-pin 兼容，梯形图程序通用。但 CN 版有区域锁定，必须用 Micro/WIN CN 版本编程软件；用国际版软件下载可能提示区域错误。建议同版本软硬件对应使用。
Q4：继电器输出驱动感性负载要注意什么？
继电器触点 2A/点，驱动接触器/电磁阀线圈必须并联 RC 吸收或续流二极管，否则拉弧会缩短寿命甚至击穿通道。感性负载建议降额 50% 使用。
