描述
产品详情

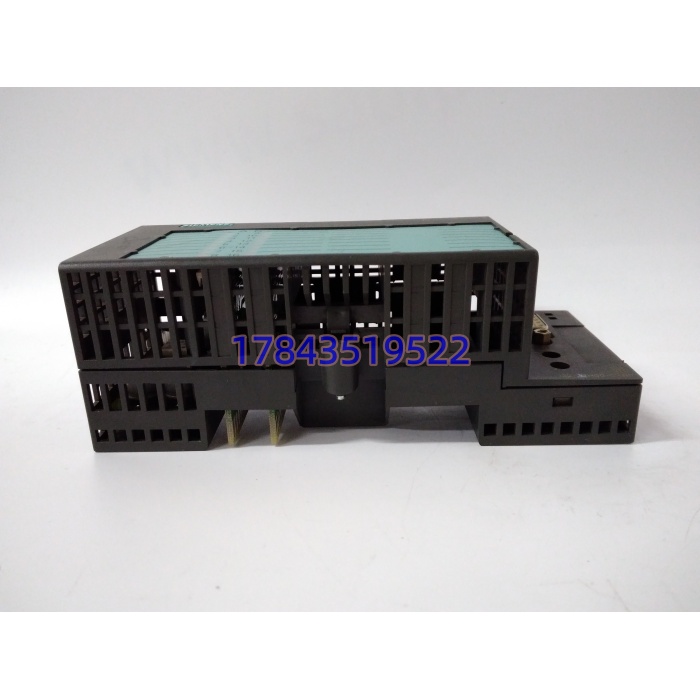

· 型号：6ES7132-1BH00-0XB0
· 品牌：Siemens
· 系列：SIMATIC ET 200L（DP 分布式 I/O，S7-300 时代产物，现归 SIMATIC AF 续供）
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | ET 200L 电子输出块（Electronic Block），插 ET 200L 机箱槽位 |
| 部件编号 | 6ES7132-1BH00-0XB0（132=DO 块；131 对应 DI 块） |
| 适用系统 | SIMATIC ET 200L 机箱，PROFIBUS DP 从站（最大 1.5 Mbit/s） |
| 主站对接 | S7-300/400（CPU315-2DP 等）、S7-1500+DP 主站、第三方 DP 主站 |
| 输出通道 | 16 点 DO，PNP 源型（Sourcing，L+ 经负载到 0V） |
| 负载电压 | 24VDC（额定 20.4-28.8V），每点 0.5A，阻性/感性/灯载 |
| 分组供电 | 3 组：1L+（Q0.0-Q5.3? 依手册）、2L+、3L+，组间隔离 |
| 开关频率 | 阻性 100Hz / 感性 0.5Hz / 灯载 8Hz |
| 保护 | 每点短路限流 0.7A、反极性保护、L+ 对地短路诊断、电源缓冲 20ms |
| 导通压降 | “1”信号输出 ≥ L+ -3V |
| 关断漏电流 | ≤1mA |
| 响应延迟 | 通 50μs / 断 200μs（阻性） |
| 所需附件 | TB16L 端子块（现场线接 TB16L，电子块插其上） |
| 热插拔 | ET 200L 支持在 DP 主站维护态下换电子块，但带电硬拔会丢该 16 点输出 |

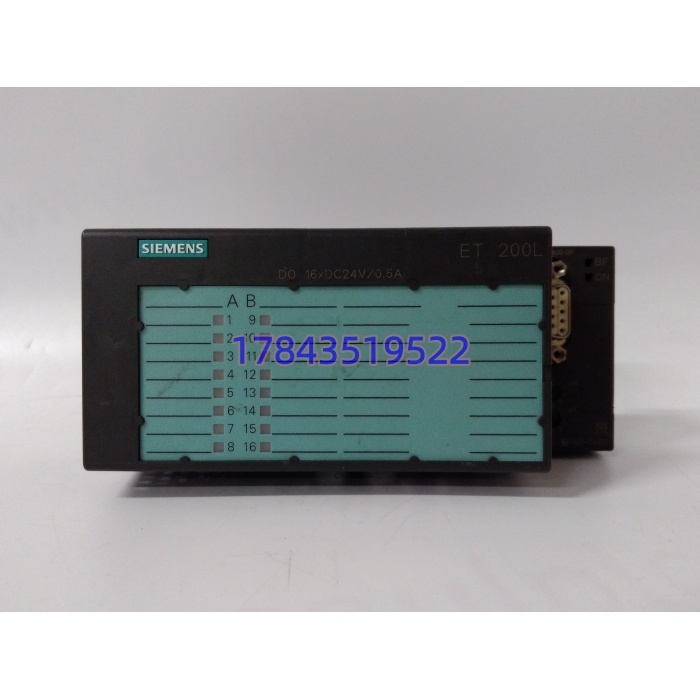

| 诊断 | 模块 SF LED + 每点状态 LED（依机箱前盖），短路/断线送 DP 主站 |
| 工作温度 | 0~+60℃（水平安装降额：40℃ 后 3A/组，60℃ 后 2A/组） |
| 尺寸/重量 | 约 83×91×63mm / 0.177kg（电子块本体更小，含机箱段） |
| 易混型号 | 6ES7322-1BH01-0AA0（S7-300 机架 SM322 16DO）、6ES7131-1BH00-0XB0（同型 DI 块）、SM1222（S7-1200 系） |
产品介绍
6ES7132-1BH00-0XB0 是西门子 ET 200L 分布式 I/O 里那块”把 DP 报文变 24V 电磁阀电”的输出电子块——S7-300 主站经 PROFIBUS DP 把 Q 区映像甩到 ET 200L 机箱，机箱背板把对应位送进 6ES7132 的 PNP 输出级，每点 0.5A 源型驱动现场电磁阀/接触器线圈/报警灯，短路时片内限流 0.7A 斩掉并上送 SF。它无 CPU、无固件可下装（组态在 Step7 硬件目录里选 ET200L→16DO 24V/0.5A），自己只干”总线位→功率 MOSFET”三字。
和 6ES7322-1BH01-0AA0（S7-300 机架 SM322 同参数 16DO）是”同电气不同机械”：SM322 插 300 机架背板 U 型总线，6ES7132 插 ET 200L 机箱+TB16L，中间隔一层 DP 网络；和 6ES7131-1BH00-0XB0 是同向 DI 兄弟（131 收 24V 进 DP，132 出 24V 从 DP）。和前几轮 ABB PDD205A1121（AC800M S800 可配置 DI/DO）不互通——ET 200L 是 Profibus DP 从站架构，S800 是 ModuleBus+CEX 架构。坦白讲，买它的人全是 2005-2015 年投运的 S7-300 老线（水处理、输送线、锅炉辅机 ET200L 远程站）电子块粘点/短路保护锁死，备件单按 6ES7132-1BH00-0XB0 补——新项目西门子推 ET 200SP（PROFINET）不再出 ET200L 新件，但老线机箱不能整体换。
应用场景与行业案例
我在污水厂遇过最典型的：S7-315-2DP 下挂 3 个 ET 200L 远程站控曝气阀，其中一站 6ES7132-1BH00-0XB0 第 9 通道（2L+ 组）驱动电磁阀，夜班该阀指令发出但阀不动。量 TB16L 端子——电子块 Q9 脚 24V 正常，但 2L+ 母线到该脚压降 6V（0.5A 载下），查是电子块内部 2L+ 弹簧片疲劳。换 6ES7132-1BH00-0XB0（库存拆机，西门子原厂激光标，TB16L 接口无电弧痕），Step7 里该站重新在线分配参数（ET200L 电子块换件不需下装用户程序，只需确认 DP 地址拨码一致），复测阀动作正常。
典型场景：
- 水处理：泵房/曝气池远程 I/O 站，16DO 驱电磁阀/刮泥机接触器，DP 链拉到池边省电缆。
- 输送线：皮带拉绳复位、转辙气缸电磁阀，ET 200L 站靠近机旁抗振。
- 锅炉辅机：磨煤机密封风阀、油枪电磁阀，老 S7-300 系统 ET200L 站。
- 包装机械：气缸电磁阀组、报警塔灯，PNP 源型直接接日系阀岛。
- MRO 备货：ET 200L 系列西门子标”停产转入备件续供”，新电子块走 AF 渠道交期 8-12 周，现场等不起走拆机。
真实案例：前年山西某热电厂输煤系统，#3 转运站 ET 200L 站报”Module SF, Ch12 short circuit lock”。仪表登站看 6ES7132-1BH00-0XB0 第 12 通道驱动皮带拉绳复位电磁阀，现场电工图省事把 24V 电磁阀和 220VAC 接触器线圈并接同一端子（误以为都是”通断”），AC 感应电串入把 PNP 输出级打穿锁死保护。备件间有块 2014 年西门子原厂 6ES7132-1BH00-0XB0（丝印 6ES7132-1BH00-0XB0 断笔清晰，PNP 片无裂痕），停机窗口拨码核对 DP 地址（默认由机箱槽位+站址开关决定，不动拨码直接插）=原站址，清故障缓冲，复测 12 通道带载 0.5A 动作正常。电气主任原话：”ET200L 的 DO 电子块 PM 单里要把’现场并接负载类型’列进去，PNP 0.5A 源型不是万能开关，AC 线圈并进来必烧。”这就是老 DP 分布式输出块的现场账。
