描述
产品详情

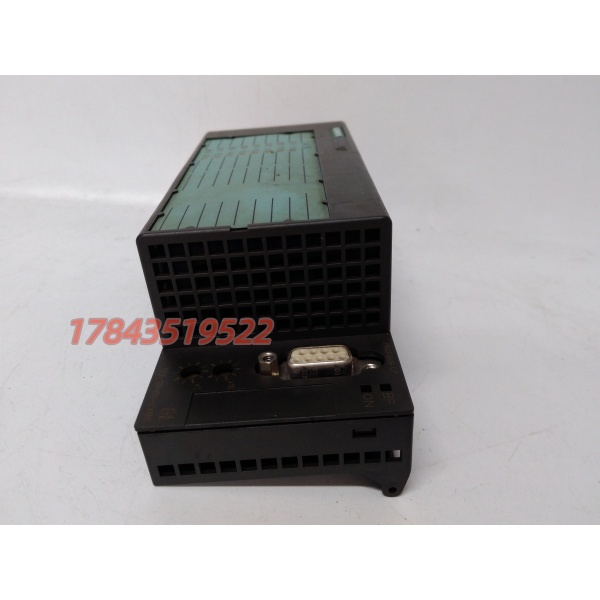

· 型号：6ES7132-1BH00-0XB0
· 品牌：Siemens AG
· 系列：SIMATIC ET 200S — Digital Output Electronic Module (2 DO, DC 24V, 0.5A)
规格参数
- 模块类型：ET 200S 电子模块 — 数字量输出(DO)，2 通道
- 输出类型：晶体管源型(Source / PNP)，内部高端开关，闭合时输出 24V DC 到负载
- 额定电压：24 V DC（允许 20.4 ～ 28.8 V DC）
- 每点额定电流：0.5 A max（注意！不是 2A，这是 ET200S 小点模块）
- 总模块负载：≤ 1 A（两通道合计，以端子模块熔丝/接线容量为限）
- 浪涌电流：≤ 1 A（典型脉宽 < 50 ms）
- 短路/过流保护：无电子短路保护，靠外部熔丝或负载限定
- 断线检测：不支持（需用 1BH01 高功能版才有 Wire Break Detect）
- 隔离：通道之间不隔离，通道与背板总线光电隔离
- 背板电流消耗：典型 10 mA @ 5V DC（从 IM 接口模块取）
- 功耗：典型 0.8 W（不含负载）
- 状态指示：每通道 1 个 LED（绿色，亮=输出 ON）
- 所需端子模块(Terminal Module)：TM-E15S24-AA (6ES7193-4CD20-0AA0) 弹簧端子 或 TM-E15C24-AA (6ES7193-4CB30-0AA0) 螺丝端子 —— 必须配套！电子模块本身不带接线端子
- 安装方式：先装端子模块到 ET 200S 基座单元(BU)，再将 132-1BH00 卡入端子模块上方锁定
- 工作温度：-25 ～ +60℃
- 存储温度：-40 ～ +85℃
- 认证：CE / UL / cULus / FM Class I Div 2 / KC
- 尺寸（电子模块本体）：约 30×48×75 mm (W×H×D，ET 200S 标准宽)
产品介绍
6ES7132-1BH00-0XB0 是 ET 200S 分布式 I/O 站里最常用的 2 点 24V DC 晶体管输出电子模块，PNP 源型输出，每点 0.5A——适合驱动小型负载如指示灯、电磁阀先导线圈、中间继电器。它本身不带接线端子，必须和 TM-E15S24（弹簧）或 TM-E15C24（螺丝）端子模块配对使用，这是新手最容易漏买的东西。
坦白讲，这模块现场两个坑：一是买成 1BL00（继电器输出）或 1BH01（带断线检测高功能版）插不进或功能不对——核对后缀；二是误以为 0.5A/点能直接驱动大接触器线圈，超 0.5A 必须通过中间继电器。我遇过现场直接带 24V DC 接触器线圈（标称 0.8A 吸合）导致输出点热衰最终击穿，换模块前先加中间继电器解决根因。
应用场景与行业案例
痛点：ET 200S 远程站分布在车间各角落（如涂装线喷枪阀岛、输送辊道工位阀），只需少量 DO 点做开/关命令——用 2 点 132-1BH00 配基础端子模块既省槽位又便宜，不必上 8 点或 16 点 DO 卡浪费通道。
典型场景：
- 汽车/零部件 — ET 200S 挂在 Profibus DP 远端，控制工位夹紧缸电磁阀(PNP)、指灯
- 包装/食品 — 灌装阀岛开/关命令，通过 ET 200S 分布式减主控柜 I/O 点数
- 水处理 — 远程泵房控制小功率排污泵启停令（经中间继电器）
- 老线延寿 — 原 ET 200S 站 132-1BH00 点老化无输出，同型号替换保留端子模块及接线
真实案例：
华南某汽车焊装线 ET 200S 站控制翻转夹具夹紧阀，原 132-1BH00 Ch1 点 LED 亮但阀不动作——量输出端悬空 24V OK，一带负载压降仅 3V。拆下见输出 MOSFET 已老化（七年连续带 0.45A 接近极限）。因端子模块 TM-E15S24 螺丝端子接线完好，只换新电子模块卡入（先断 IM 模块电源或停 DP 通讯），30 秒恢复。老师傅说——下次同样负载改加 24V 中间继电器，别让半导体点长期跑近满负荷。
