产品详情

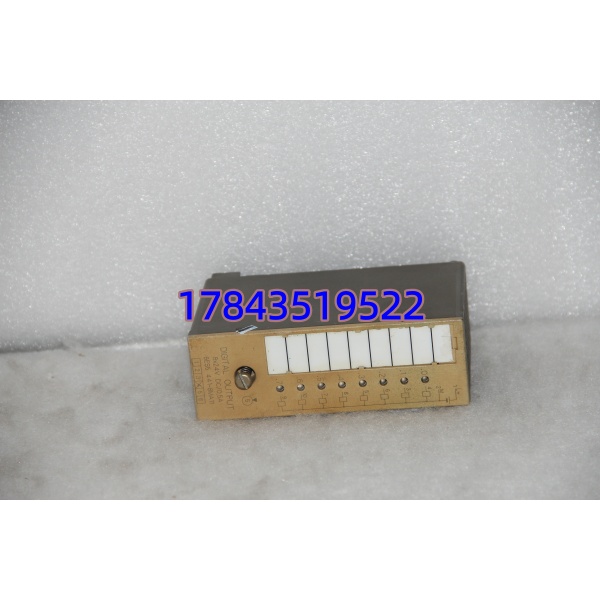

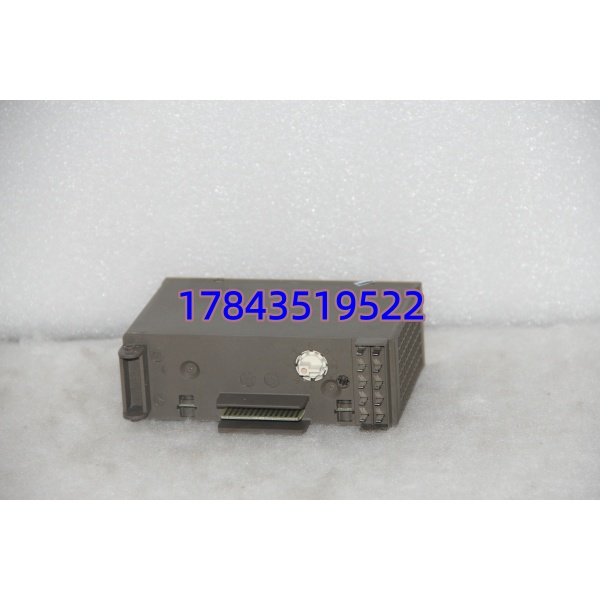

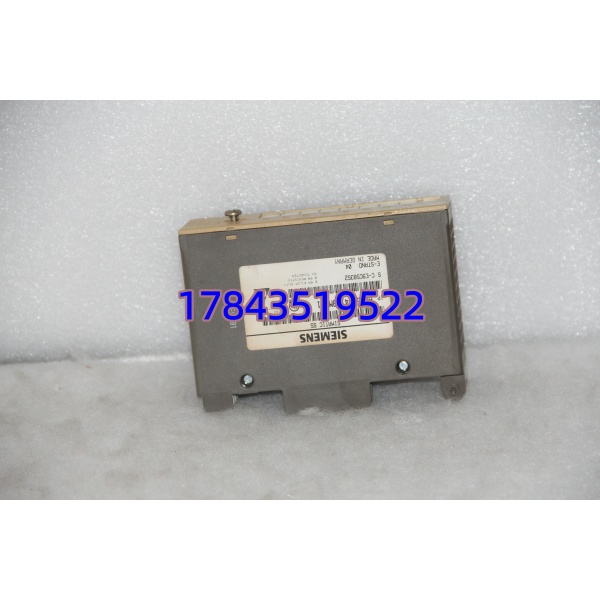

· 型号：6ES5441-8MA11
· 品牌：Siemens（西门子）
· 系列：SIMATIC S5 — S5-115U 数字量输出模块（6ES5 441-8MA11）
规格参数
- 订货号（MLFB）：6ES5441-8MA11
- 产品类型：SIMATIC S5 数字量输出模块（Digital Output, DO）
- 通道数：8 点数字量输出（隔离分组，通常为 4 点/组 或 8 点整体隔离，以原版手册为准）
- 额定负载电压：24 V DC（典型范围 20.4–28.8 V DC）
- 每通道额定电流：0.5 A（阻性负载）
- 总模块最大电流：需核对手册（通常 ≤4A 视背板供电及环境温度）
- 输出类型：电子开关输出（晶体管），汇点（Sinking）— 负载正端接 24V，负端回模块输出点（Sourcing 型应用需外接中继）
- 隔离方式：光电耦合隔离（输入/输出侧、输出/背板总线隔离）
- 响应时间（接通/断开）：典型 <0.5 ms（晶体管输出）
- 所需前连接器：20-pin 扁平电缆连接器（Flat Ribbon / 圆针前连接器依机架版本，常用 6ES5795-0LA11 或等效）
- 兼容机架：S5-115U（CPU 941/942/943 等）、S5-135U、S5-155U I/O 槽位（S5-90U/95U 不兼容，注意）
- 工作温度：0℃ ～ +60℃（需核对 S5 系统手册降容曲线）
- 认证：CE，符合 IEC 61131-2/ EN 50155（工业环境）
- 生命周期：已停产（PM400/PM410），仅备件市场流通
产品介绍
6ES5441-8MA11 是 SIMATIC S5-115U 系统的 8 通道 24V DC 数字量输出模块，用于驱动现场电磁阀、中间继电器线圈、指示灯、小型接触器（经继电器放大）。采用晶体管固态输出，开关速度快、无机械磨损，光电隔离把现场感性负载干扰与 S5 背板总线隔开。
有一点要注意：这是 Sinking（NPN 型汇点）输出，公共端（0V/M 端子）接 24V DC 负极，负载正端取自 24V+。如果你现场设备是 PNP（Source）接线习惯，需要加中继或确认负载接线方式。坦白讲这代 S5 系统新项目绝不会再上了，但国内大量九零年代投运的水处理、水泥、造纸、老轧线辅机还在跑——模块烧通道（通常是感性负载没加续流二极管）是常见故障，原位替换比改 ET200SP 远程站省太多事。
应用场景与行业案例
痛点切入：
我在现场遇过老水处理加药间，441 DO 模块带 24V 电磁阀，其中一个通道常年带感性负载没并续流二极管，PN 结击穿短路后模块报”输出故障”并封锁其余通道——加药泵失电停加药，差点超排。换块同型号拆机件、补全续流二极管、十分钟恢复。
典型场景：
- 市政/工业水处理 — S5-115U 控制加药泵、刮泥机、电动阀（DO 驱动中继再带负载）
- 水泥/建材 — 窑头辅机启停信号、皮带跑偏/拉绳复位指示灯驱动
- 老产线 MRO — 原位替换烧毁 DO 模块，不改梯形图、不重组态、不断线（仅换模块）
- 造纸/纺织辅机 — 低速逻辑控制系统中驱动 24V 指示灯/报警蜂鸣器
真实案例：
华北某老水厂 S5-115U（CPU943B），44x DI + 441 DO 混插。夜班加氯系统报警，查是 6ES5441-8MA11 第 5 通道击穿导致模块诊断 LED 闪、其余通道被安全锁定。库房有一块测试过拆机件，断电拔旧→插新→插回 20pin 前连接器（注意锁紧）→上电→CPU 进入 RUN 无需重下载→加氯泵恢复。全程 15 分钟。老师傅说：早几年就该把每面柜留块备件，比等停产件炒高价强。
常见问题解答 (FAQ)
Q1：支持热插拔吗？能带电拔插更换？
不支持。S5 模块非热插拔设计，带电拔插可能导致背板总线瞬态短路或 CPU 进入 STOP/诊断报警。正确流程：将 CPU 切 STOP（或整机断电）→更换模块→插回前连接器→重启 RUN，一般不需要重下载程序。
Q2：输出点是 PNP 还是 NPN（Sourcing 还是 Sinking）？能直接带 PNP 传感器供电吗？
6ES5441-8MA11 是 Sinking（NPN 汇点）输出，公共端接 0V（24V DC 负极），负载正端取自 24V+。不能直接当 PNP Source 输出用——若现场设备必须是 PNP 接线，需通过中间继电器转换。
Q3：一个通道能直接驱动 24V 接触器线圈吗？
不建议直驱。0.5A 是阻性额定值，交流接触器直流线圈含较大感性储能，反复动作易损模块。规范做法是 DO 点驱动 24V DC 小型中间继电器（如 MY2NJ-24VDC），再由继电器触点带接触器。
Q4：前连接器用哪种？丢了怎么办？
通常用 20-pin 扁平电缆前连接器（Siemens 原厂 6ES5795-0LA11 / 0LC11 等，或兼容第三方的 20pin 矩形连接器）。拆旧模块时长排线一起拔下可复用；若遗失需核对是直针还是弯针及固定卡扣方向再订购。
