产品详情
· 型号：6DP1120-8BA
· 品牌：Siemens（西门子）
· 系列：Teleperm XP / SPPA-T2000 — 6DP系列 PROFIBUS DP 接口模块
规格参数

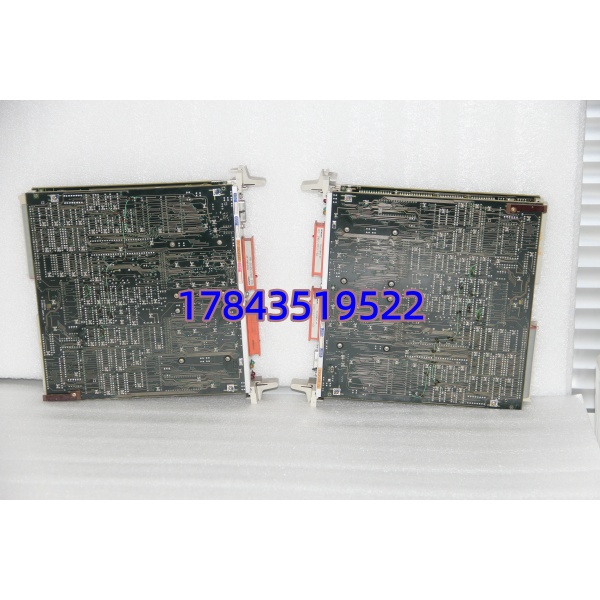

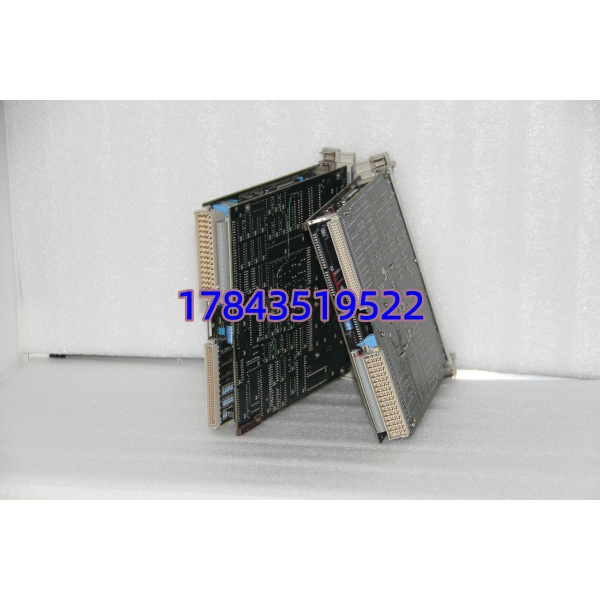

- 产品名称：Siemens 6DP1120-8BA — PROFIBUS DP Interface Module for Teleperm XP / SPPA-T2000
- 适用机架：PM-M、PM16 子机架（插入插槽，占用总线接口位置，非独立导轨模块）
- 通信协议：PROFIBUS DP（DP-V0 基本功能，部分固件支持DP-V1需核对），符合 EN 50170
- 传输速率：自适应 9.6 kbps ～ 12 Mbps（通过DIP或自动检测，依主站设定）
- 物理接口：1× Sub-D 9-pin（RS485 A/B 及屏蔽），支持总线终端电阻（通常外接）
- 供电方式：通过机架背板总线取电（来自PM电源模块，典型24V DC系统电源）
- 站点地址设置：模块面板上DIP拨码开关（通常1～126）或软件组态

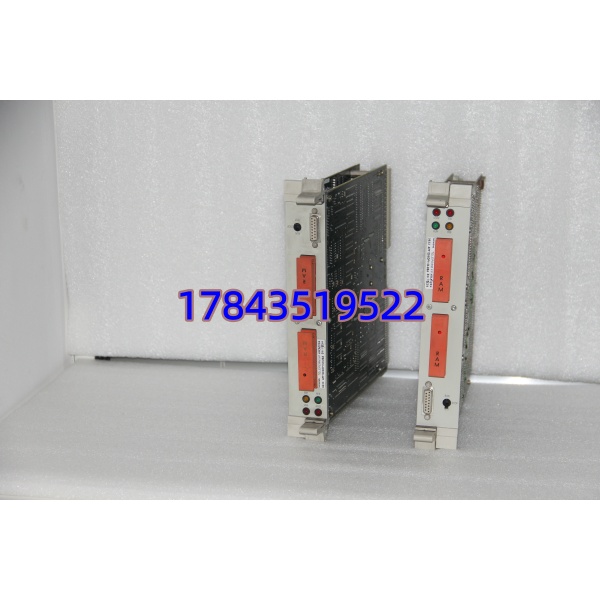

- 指示元件：前方面板LED指示 PWR / RUN / BF（总线故障）/ SD（发送）等状态
- 隔离：信号侧与背板间电气隔离（典型500V AC测试，以原厂手册为准）
- 工作温度：0 ～ +60℃（机架内安装环境）
- 存储温度：-40 ～ +85℃
- 防护等级：IP20（安装于控制柜机架内）
- 认证：CE、cULus（以实物铭牌为准）
产品介绍
6DP1120-8BA 是 Teleperm XP（TXP）和早期 SPPA-T2000 系统里的 PROFIBUS DP 接口模块，插在 PM-M/PM16 机架上把自动化站（AS620 或 OM650 前端）挂到 PROFIBUS DP 网上。现场最常见用途是两个：TXP AS620 通过它跟 S7-400 当DP主站连第三方设备，或改造项目中把老 TXP 站桥接到新 S7-1500/400H 的DP主站做数据交换（做DP从站）。它不独立运行逻辑，纯通信桥接。
有一点要注意——它不是 S7 系列 ET200 那种分布式IO模块，不能单独挂在 DIN 轨上当 DP 从站用，必须插进正确的 6DP 机架并由 PM 电源模块供电。老电厂TXP系统逐步退出，这模块现在基本靠库存或翻新件，采购时一定核对机架型号兼容性（PM-M vs 老PM16），别买回来插不进槽。
应用场景与行业案例
我在现场最怕听到：”TXP的AS620站PROFIBUS灯红闪，OM650上模拟量全灰，值长问你几分钟能恢复。” 6DP1120-8BA击毁（雷击或接地不良烧RS485口）是典型诱因之一。
典型场景：
- 火电厂TXP/SPPA-T2000自动化站扩容或改造——AS620通过6DP1120-8BA接入新增PROFIBUS DP网段连接现场智能变送器或第三方DP设备。
- TXP与S7系列互联——老TXP站做DP从站，S7-400H做DP主站读取TXP过程数据，用于过渡期DCS改造数据桥接。
- 备件更换——原装6DP1120-8BA失效（DP口RS485芯片打坏），直接热备更换恢复通讯。
- DCS系统维护库存补全——TXP已EOL，原厂不保，MRO需锁定A级测试库存防停机时无件可换。
真实案例：
华东某300MW机组TXP系统，雷雨后#2 AS620站PROFIBUS DP红灯常亮，BF灯闪烁，OM650上该AS数据点全”？”。万用表量DP端口A/B对地有漏电，判断6DP1120-8BA接口芯片击毁。库房有测试好的二手件，断电拔原模块（注意机架供电状态下拔插可能损坏背板触点），拨相同站址DIP，插入，上电RUN灯绿。OM650数据约90秒同步恢复，没触发机组跳闸——全靠库房那块提前测过的备件。事后加装了该DP段的浪涌保护器。
常见问题解答 (FAQ)
Q1：6DP1120-8BA支持热插拔吗？能在带电机架中直接拔插更换？
不建议热插拔。虽部分后期机架设计容忍，但带电拔插有烧毁背板总线接口芯片的风险，且拔掉瞬间AS620与DP网络断开会报通讯故障。正确做法：确认该允许短时离线→切断PM机架总电源或至少确认该槽位可安全操作→更换→上电。如果是冗余配置另一AS保持在线影响可控。
Q2：能当普通S7 ET200 DP从站模块单独用吗？能插在S7-300/400机架吗？
不能。它是 Teleperm XP / SPPA-T2000 专有接口模块，必须插在PM-M或PM16机架背板，靠PM电源模块供电和机架总线寻址。S7系统请用ET200M（IM153-x）系列。
Q3：老系统停产了，有没有替代或平替方案？
6DP1120-8BA在TXP系统内基本无可替代——功能绑定机架固件。只能找原厂剩余库存或信誉渠道的测试过A级翻新件。若整系统在做DCS改造（TXP→PCS7/S7-400H），可考虑在新系统中用CP443-5 Extended或CM1542-5做DP主站与原TXP其余站通信过渡，逐步淘汰老6DP模块。
