描述
产品详情
· 型号：6DD1682-0CH0
· 品牌：Siemens
· 系列：SIMATIC TDC UR5213（第一代版本）
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品类型 | 子机架（Rack）/ 组件架 |
| 插槽数量 | 21个（可容纳各类TDC模块） |
| 输入电压 | 90V – 264V AC（宽幅输入） |
| 输入频率 | 47Hz – 63Hz |
| +5V输出能力 | 60A |
| +3.3V输出能力 | 60A |
| +12V输出能力 | 8A |
| -12V输出能力 | 8A |
| 工作温度 | 0°C 至 +55°C |
| 存储温度 | -40°C 至 +70°C |
| 防护等级 | IP20 |
| 外形尺寸 | 约482.6mm × 354.9mm × 343mm（19英寸机柜安装） |
| 重量 | 约20kg |
| 产品状态 | 已停产，已有后继替代版本 |
产品介绍

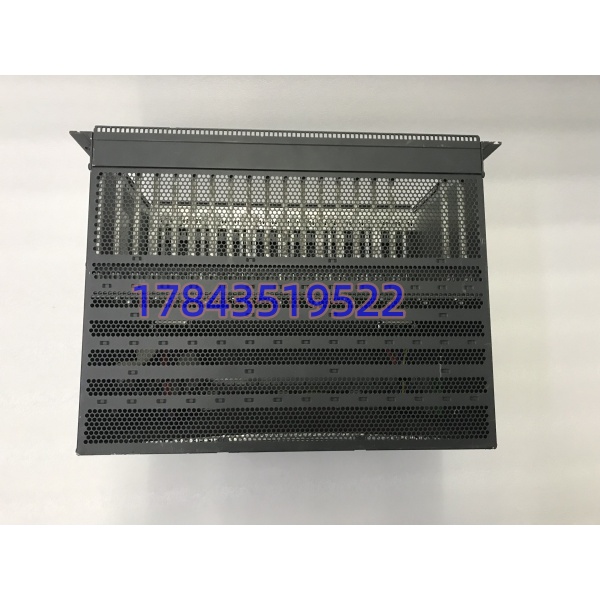

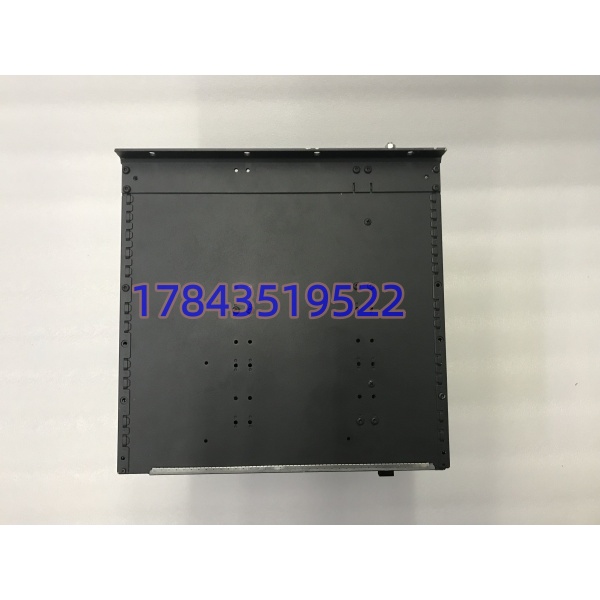

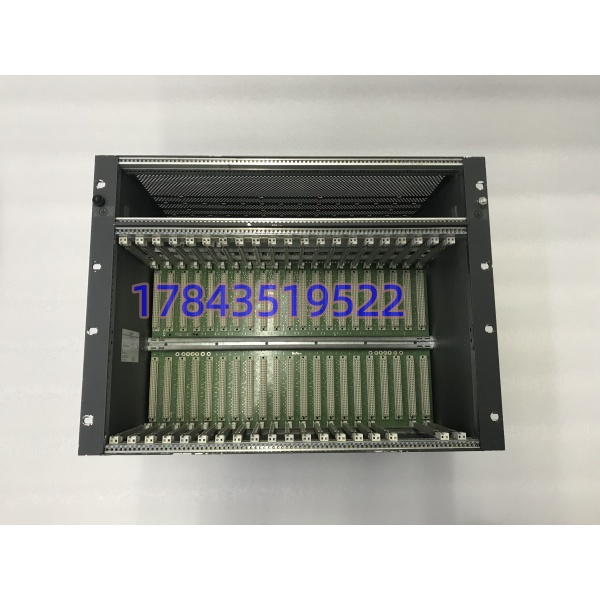

先做一次关键澄清：许多经销商页面把它描述为“控制器”、“CPU”或“24V直流供电模块”，那些描述都不准确。 根据西门子官方硬件手册，6DD1682-0CH0是SIMATIC TDC（Technology and Drive Control）系统的UR5213子机架，一个21槽的、带内置供电和风扇系统的“骨架”。它只是负责给插进去的CPU卡、通信卡和IO卡供电、散热和提供总线背板的被动硬件。
这台机器在冶金轧机、大型传动控制、电力系统仿真这些领域曾经是标配。它采用VMEbus架构，能插21块功能板卡，还带冗余电源和可更换风扇模块。严格来说，这台机架的硬件编号版本已经进行了迭代。 按照西门子工业在线支持论坛的信息，6DD1682-0CH0这个老版本在替换时，已经对应到了新的6DD1682-0CH2（但仍有某些限制）；再往前推，甚至还有一个6DD1682-0CH3（UR6021）的版本，设计更新，但跟老模块也存在兼容问题。
应用场景与库存策略
痛点切入
这是整个控制柜里最“沉”的硬件——差不多20公斤重，一坏就是整个机架停摆。电源模块老化、风扇轴承卡死导致过热、背板总线故障，哪一样都是灾难性的。
典型场景与备货建议
- 冶金行业（轧机主传动）：TDC系统的核心任务就是处理高速、复杂的传动控制。策略：如果还在用老版本机架，建议关注能否升级到CH2。如果系统计划长跑，可以重点关注“6DD1682-0CH2”作为替换备件，但必须提前检查后备电池等细节。
- 电力行业（电网仿真）：实时仿真系统对背板总线稳定性要求极高。策略：一定要备好备用风扇单元。查手册确认输入电源范围是90-264V AC宽幅，别接错电。
- 老旧系统延续运行：原系统跑的是SIMADYN D或早期TDC。策略：这种老机架采购前，必须确认“后备电池”的型号和安装方式，CH0和新机架可能用的是不同的电池。
真实案例
前年一个做热轧的客户，机房里的一台UR5213（6DD1682-0CH0）突然跳电，电源模块指示灯全灭。现场工程师不敢动，担心新换的电源模块跟老背板不匹配。后来仔细阅读了备件说明，发现这个机架本身是一体的，背板和电源一起走。他们买了一台新的6DD1682-0CH2，把老机架上的CPU和IO卡全部拔下来插进新机架，上电后系统恢复。教训是什么？买机架备件，要买对版本号（CH0/CH2/CH3），买错版本可能导致新CPU插不进去。
