描述
产品详情

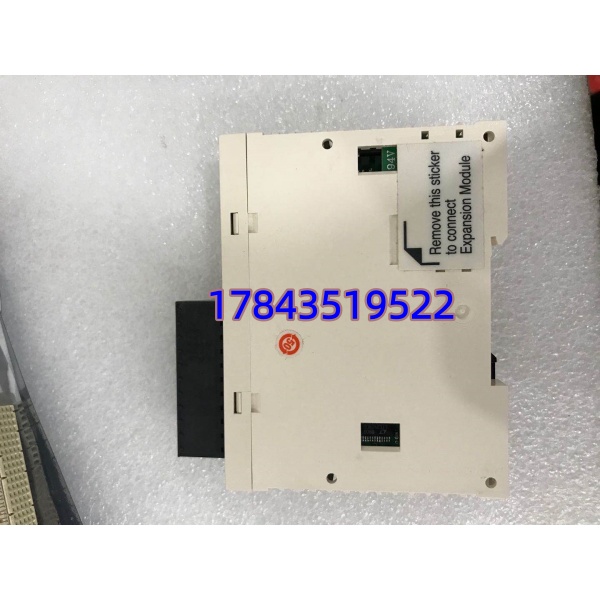

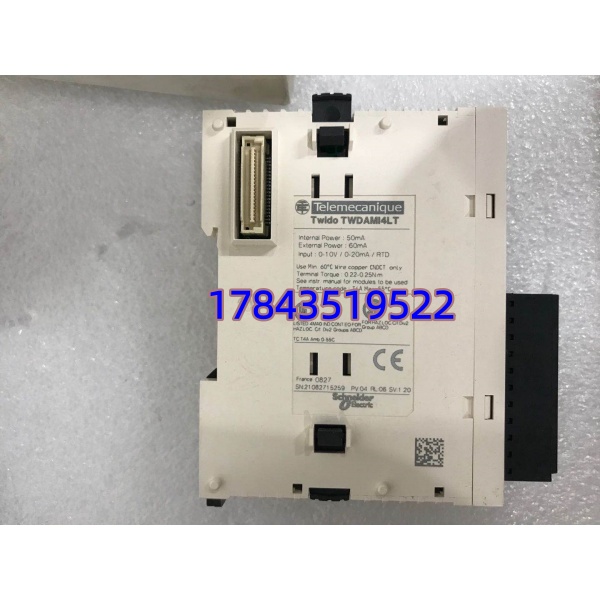

· 型号：TWDAMI4LT
· 品牌：Schneider Electric（Telemecanique Twido 系列）
· 系列：Twido / TM2 本地扩展模块 — Analog Input 4 ch 4‑20 mA
规格参数
- 产品型号：TWDAMI4LT（TM2 系列模拟量输入扩展）
- 适用主机：Twido CPU（TWDLCAE40DRF / TWDLCAA10DRF 等）及 Twido EXT 扩展机架
- 输入通道数：4 通道（独立，单端输入，非差分）
- 输入信号类型：4‑20 mA（默认可组态 0‑20 mA via TwidoSoft / EcoStruxure Machine Expert 旧版）
- 输入阻抗：250 Ω（内部精密分流电阻，典型）
- A/D 分辨率：12 bit（0‑4095 计数对应 4‑20 mA → 0‑32000 字值，依 Twido 字格式约定）
- 精度：±0.5% FS（典型 @25℃，需核对 Schneider Twido Datasheet 31003972E）
- 转换周期：约 40 ms（全 4 通道扫描，与 Twido 主扫描异步刷新）
- 隔离：通道—背板总线 光耦隔离 ≥500 Vrms；通道间不隔离（共 COM 参考）
- 供电：逻辑侧 +5 VDC 取自 Twido 扩展总线；现场侧 24 VDC 由外部传感器电源经回路供电（二线制变送器需外部 24VDC）
- 接线要求：可拆螺钉端子块（随模块附带），AWG 26‑14
- 状态指示：Module PWR LED（绿），各通道无独立 LED（诊断靠 TwidoSoft 在线监视 %IW 值）
- 安装方式：Snap‑fit 于 Twido 左侧扩展导轨（与 TWDDRA 继电器输出 / TWDIDJ 数字量输入等同物理扩展链）
- 最大扩展模块数：依 CPU 型号（典型 Max 4‑7 个扩展模块 含 AI/AO/DI/DO — 需核对 CPU 扩展能力表）
- 工作温度：0 ～ +55℃
- 存储温度：-25 ～ +70℃
- 相对湿度：5%‑95% RH（无冷凝）
- 认证：CE、UL 508、cUL、IEC 61131‑2
- 配套提示：需配外部 24 VDC 传感器电源（如 ABL7 系列）及屏蔽双绞线；老旧端子块螺钉建议定期紧固
产品介绍
这是 Twido 小型 PLC 的 4 路 4‑20mA 模拟量输入扩展卡，插在 CPU 左侧扩展总线链上（或 Twido EXT 远程架），把现场变送器电流转成 %IW 字寄存器供梯形图读取。坦白讲 Twido 平台已停产多年，但这卡在大量水处理、包装线、小型 HVAC 里还在跑——坏的大多是输入通道漂移或端子螺钉氧化致某点读值跳变。TWDAMI4LT 只做电流输入，不内置电压/TC 模式；如果你的现场是 0‑10V 要选 TWDAMM3HT（电压型）或外配分流电阻变通。
有一点要注意：模块本身不供给变送器电源，二线制 4‑20mA 变送器需外接 24 VDC 串入回路（正→变送器+ → 变送器- → AI 通道+ → AI 通道 COM → 电源 0V）。现场我遇过新人误以为模块像某些现代 PLC 能回路供电而省掉外电源，结果所有通道读 0。按 ABC 分类属 B～A 类（若参与关键液位/PID 如加药池 pH 反馈则升 A），Twido 外设交期曾 10‑16 周且全新原封基本绝迹，建议按”每面含 TWDAMI4LT 机架 × 1 件”留 Buffer Stock。
应用场景与行业案例
痛点切入
某食品厂加药池 pH 变送器 4‑20mA 入 TWDAMI4LT Ch2，某次大修后读值恒 32767（超量程）——查是端子螺钉微氧化致回路电阻 1.8kΩ 超 250Ω 分流压降异常，扭紧紧固扭矩恢复。这种暗病不炸机但 PID 悄悄跑偏致加药过碱，三天后才被化验发现。有冷备模块可直接替换排除卡问题。
典型场景
- 小型水处理 / 加药装置 — Twido CPU + TWDAMI4LT 采 pH/浊度/液位 4‑20mA → 参与 PID 加药量计算，非它不可因 Twido 扩展总线绑死
- 包装机 / 枕式包装 — 色标传感器、温控器 4‑20mA 反馈入 Twido 做包长补偿 → 整机停产若 AI 卡丢数
- 暖通空调小型站 — 冷冻水供回水温差监测 → 模块故障致 BA 系统显示冻结但机组不停（需注意组态 Fail‑Safe 处理）
- OEM 机械 — Twido 原配模拟量扩展，老机改造优先 NOS 同型号保程序不变
真实案例
华东某调味品厂 Twido TWDLCAE40DRF 扩展 采调配罐液位(4‑20mA 两线制，E+H 变送器)。运行第 9 年某雨天潮气渗入端子排区致 Ch1 内阻升高——液位显示突跳至满量程触发高位联锁停进料泵，三天内两次。库房无 Twido 备件，淘宝淘 NOS 寄 5 天停产待件。事后将 及 TWDDRA8RT 继电器输出升 C+ 类 MRO 常备（每控制柜 ×1 件），规定每年雨季前做 AI 通道强制 4/12/20mA 比对误差。
常见问题解答 (FAQ)
A：不能。它只检测电流，不提供 24VDC 回路电源。你必须外部配 24VDC 开关电源串入回路：电源+ → 变送器+ → 变送器- → AI 通道+ → AI COM → 电源 0V。误省掉外电源所有通道读 0。
Q：能和 Modicon M221/M241 (TM3 系列) 混用吗？
A：不能。 是 Twido / TM2 扩展总线专有，物理插槽和协议与 SoMachine TM3 模块（TM3AMI4）不兼容。M221 机架要用 TM3AMI4，老 Twido 机架只能用 TWD… / TM2… 后缀模块。
Q：4‑20mA 断线检测准吗？会误报吗？
A：模块可检测 <3.6mA（低于 4mA 量程起点）报传感器断线或电源掉电，在 TwidoSoft 中映射为特定状态位。若你用 4‑20mA 两线制且供电波动致瞬时 <3.6mA 可能误报——建议确认外电源稳压及线路压降 <2V@20mA。
Q：支持热插拔更换吗？
A：Twido 扩展模块不推荐热插拔。虽物理可插但可能致扩展总线暂时复位影响同链其他模块扫描。正确做法：STOP CPU → 拔旧 → 插新 → RUN，或确认无关键实时 I/O 影响前提下谨慎热换（我现场试过但厂家不担保）。换完上电 TwidoSoft → I/O Mapping 确认识别 OK。
