描述
产品详情

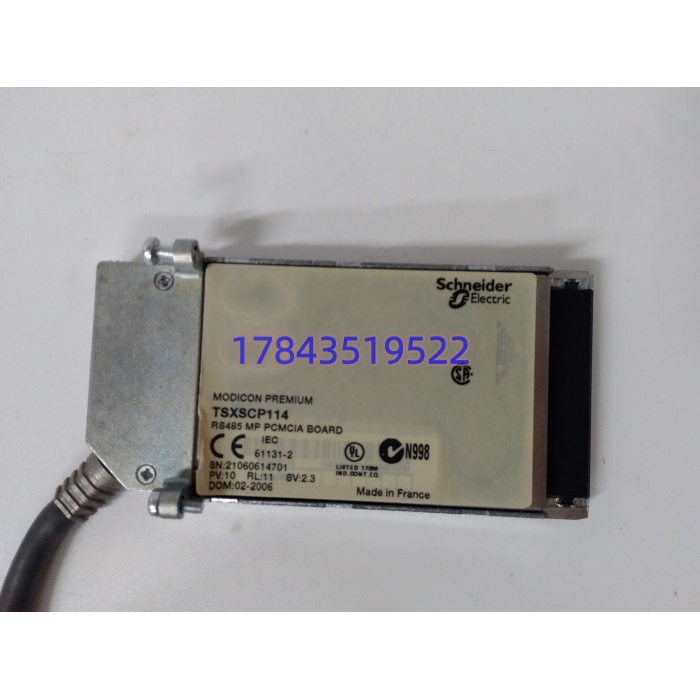

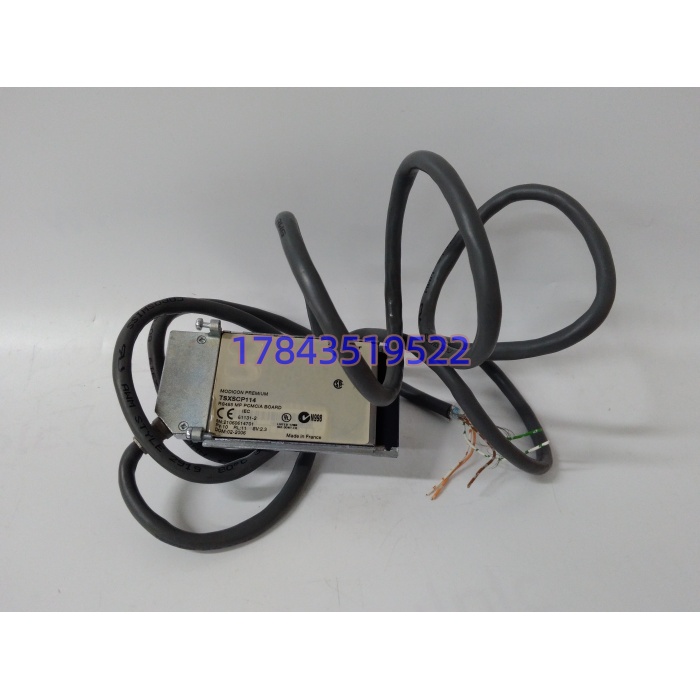

· 型号：TSXSCP114
· 品牌：Schneider Electric（Modicon）
· 系列：Modicon Premium
规格参数
| 参数项 | 规格值 |
|---|---|
| 模块身份 | TSX SCP 114，PCMCIA 扩展通信卡（RS485 型） |
| 同系对照 | SCP111=RS232、SCP112=20mA 电流环、SCP1114=高速宽温变体（最高 57.6 kbps） |
| 产品类型 | PCMCIA Card Type III（厚卡，非 Type II） |
| 适配主机 | TSXP57 系列（P5710/20/30/40/45 等）侧边槽、TSXSCY21601 接收模块、Atrium 协处理器笼 |
| 物理接口 | RS485（2 线/4 线可配），前端 ERR/COM 双 LED；现场出线经 TSXSCPCX4030（3 m）或 TSXSCPCM4030/4530 电缆 |
| 协议 | Modbus RTU（主/从）、Uni-Telway、Character mode（透明串口） |
| 波特率 | TSXSCP114：1.2 k / 2.4 k / 4.8 k / 9.6 k / 19.2 kbps（默认 9600）；SCP1114 追加 38.4 k / 57.6 k |
| 供电 | 由 PCMCIA 槽背接 5 VDC，150 mA（≈0.75 W），无独立 24 V 端子 |
| 安装 | PLC 断电后插侧边槽，螺钉固定卡盖；严禁热插拔（原厂手册明确） |
| 诊断 | 前端 ERR（红=卡故障）、COM（绿闪=总线活动） |
| 机械 | PCMCIA III 型 85.6×54×10.5 mm 级，0.105 kg |
| 工作温度 | 0~+60 ℃（Premium 柜内典型；渠道标 -25 起步多为混淆 SCP1114 宽温件） |
| 认证 | CE、IEC 61131-2、Green Premium（RoHS 自 0950 起合规） |
| 生命周期 | 原厂商用化截止 2019-12-31，标准服务截止 2027-12-31，无直接替代件（建议迁 M340+BMX NOM） |
产品介绍
从维护者视角切：Premium 柜里 CPU 自带那个 TER 口（RS232/485 复用）往往被编程电缆、Magelis 屏、老 SCADA 三方抢着用，现场还要把 30 台 Altivar 变频和智能电表拉进来，第一反应就是侧边插一张 TSXSCP114——它不占机架槽，Modbus 轮询卸到 PCMCIA 协处理，TSXP574 主扫描不被串口中断拽垮。在某个啤酒灌装线改造里碰过：原柜只用 CPU 集成口轮询 22 台 ATV71，19.2 k 下偶尔超时，插 SCP114 把仪表群挪过去后，CPU 负荷从 73% 掉到 41%，Uni-Telway 连老 Magelis 屏也稳了。
它严格来说只在同代 Premium 固件内兼容：TSXP57 老 CPU（PL7 固件 V2.x）和后期 Unity Pro V3.x 对 PCMCIA 卡配置项一致，但跨到 M340/M580 要用 BMX NOM0200 模块，不是 SCP114 直插。供应链上施耐德原厂 EOC 已过、2027-12-31 停服务，2026 年渠道价分三档：拆机 200~500 元、翻新 600~1000 元、New Surplus 未封 1200~1800 元（部分商库存页挂 4652~5697 元属虚高挂牌）。 新项目当然选 M340+BMX NOM；但存量 Premium 站硬迁要动 PL7/Unity 工程、柜内布线重做，工程费是单卡 30 倍以上。留 1 张原厂近 5 年批次做 A 类冷备（连带 TSXSCPCX4030 电缆同备），比停一次灌装线重做通信架构划算一个数量级。
应用场景与库存策略
SCP114 挂掉的表现不喧哗：CPU 集成口还通（编程软件能下程序），但 SCP114 那路 RS485 上 30 台变频反馈全灰，操作工看 Magelis 屏”产量正常”实则 ATV71 转矩字冻结，等堵转跳车才倒查到侧边槽那张卡。
- 食品饮料灌装线 Premium 站：每面柜备 1 张冷备，原厂 New Surplus 或授权翻新，库龄 ≤5 年，半年断电插测一次 Modbus 扫从站。
- 水务泵站 TSXP57 + ATV 变频群：SCP114 通道挂 16 台 ATV71 + 8 台电磁流量计，非它不可（CPU 集成口数量不够隔离），A 类备件，安全库存 1 张/每 3 在线 CPU。
- 建材线老 SCADA 前端（Uni-Telway 上联）：建议供应商 VMI 代管，再订货点 = 在线 CPU 数×0.3 向上取整。
- 可容忍 4h 停机的市政污水：自身零库存但合同锁 48h 发货违约条款，区域兄弟厂互备。
- 院校 Premium 教学台：别囤整张，留 1 张样片讲 PCMCIA 侧槽拓扑即可。
真实案例：2023 年华南某啤酒厂灌装车间，TSXP574 侧边 TSXSCP114（2008 年法国产）前端 COM LED 常亮不闪，22 台 ATV71 转矩反馈丢帧，Magelis 屏”运行”灯仍绿（来自硬线 DI 旁路），实际 2 台堵转。库存系统”TSXSCP114″有 1 张，到货是 TSXSCP111（RS232 版），插上去 Unity 硬件树认类型不匹配。从厦门保税仓调原厂 2019 批次 全新未封，专车 5 小时，停机 6 小时，按灌装线台时折机会成本约 8 万。之后 ERP 主编码锁””且属性强制填 PCMCIA III + RS485，SCP111/SCP112 单列禁互代，备件袋绑定 TSXSCPCX4030 电缆同期备。
